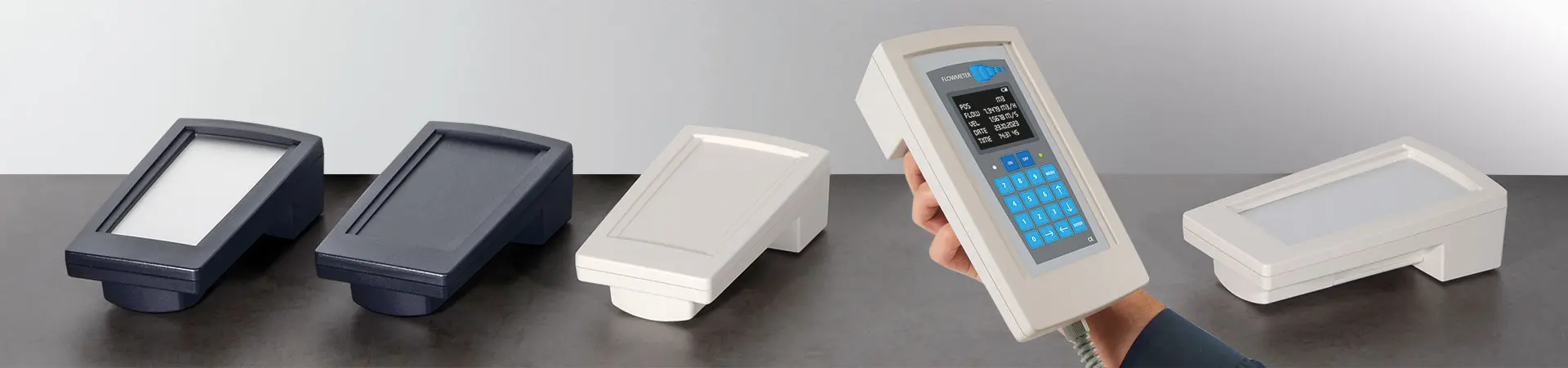

Hand-Terminal

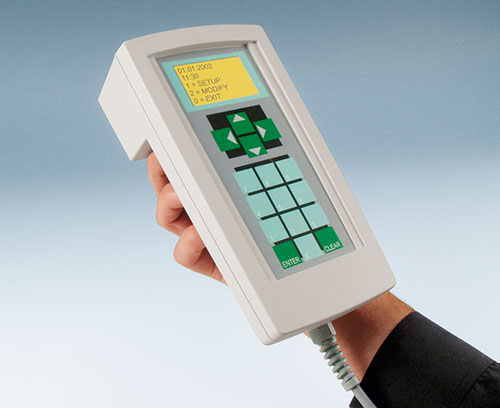

Mobile Steuergehäuse für Maschinen, Anlagen & Outdoor

Die HAND-TERMINAL Gehäuse sind prädestiniert für Elektronik-Komponenten, die ein robustes Handgehäuse erfordern.

  • flammwidriges, schlagzähes Material

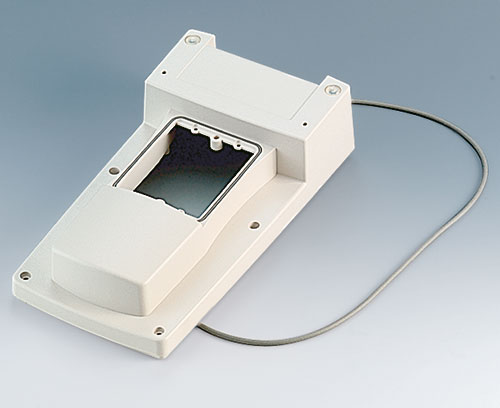

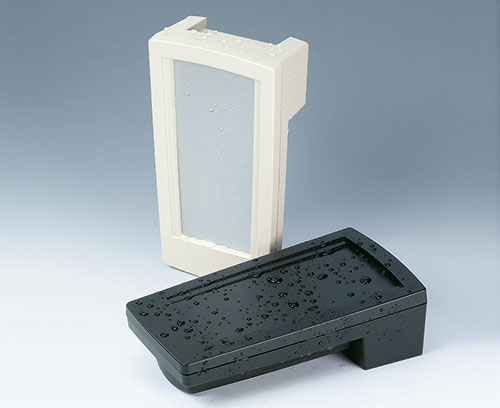

  • robust und dicht bis Schutzart IP 65, Dichtung als Zubehör

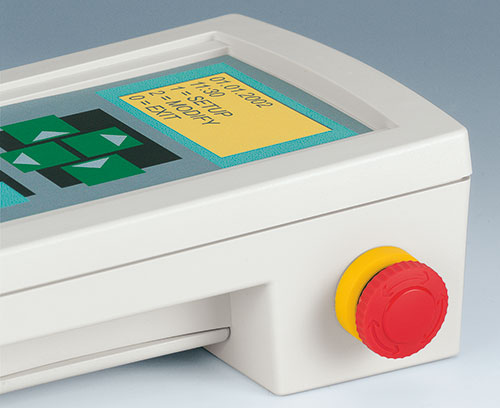

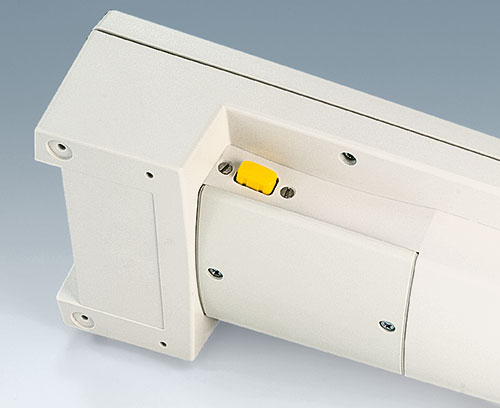

  • viel Platz für Bedienelemente, Display, Elektronik, Not-Aus und Zustimmtaster

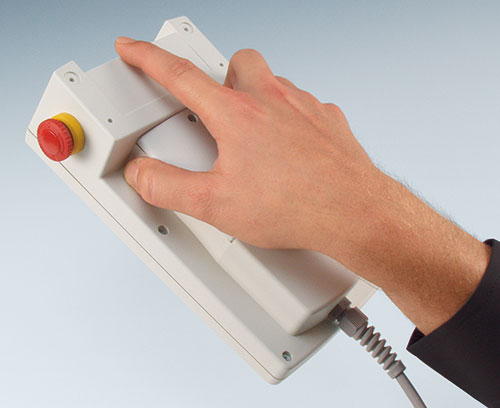

  • ergonomischer Griffbereich für bequemes Umfassen

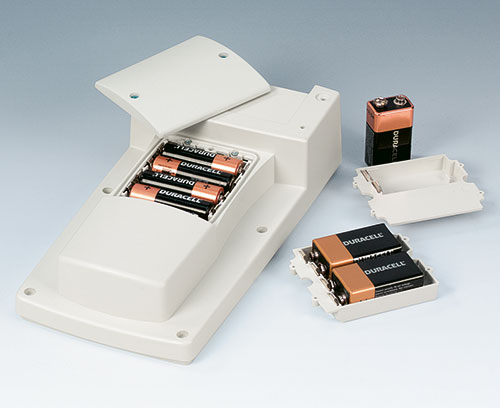

  • für Steuerungen am Kabel oder mit Batteriefach 4 x AA, 1 x 9 V oder 2 x 9 V
  • optimale Gewichtsverteilung
  • vertieft liegendes Bedienfeld zum Schutz der Folientastatur

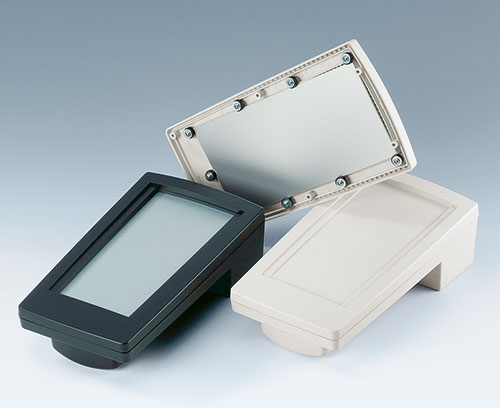

  • Ausführung I mit geschlossenem Oberteil
  • Ausführung II für Frontplatten-Montage
  • Befestigungsdome für Platinen und Einbauteile
PDF erstellen

Anwendungsfelder

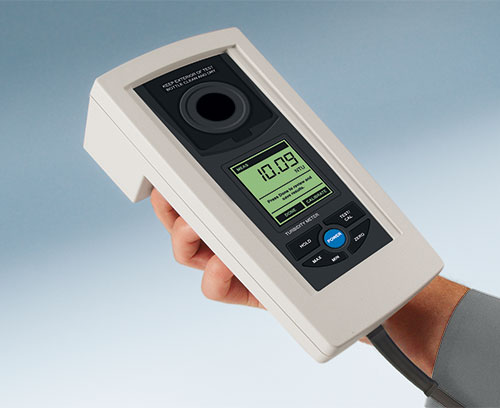

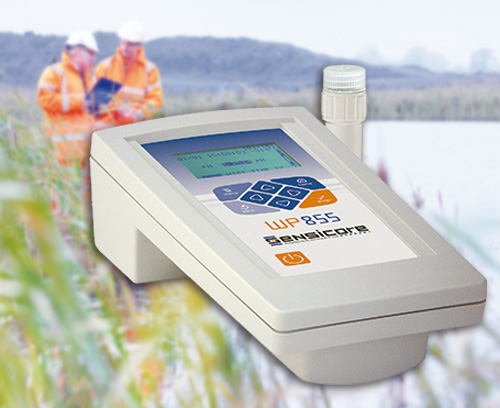

Flexible Maschinensteuerungen in Fertigung und Montage, Terminals für Teach In-Anwendungen, Klassische Anwendungen der Elektrotechnik und Elektronik, z.B. Mess- und Regeltechnik etc.

A9046107 HAND-TERMINAL M, Ausf. I

A9046107

HAND-TERMINAL M, Ausf. I Robustes Handgehäuse. Vertieftes Bedienfeld für Folientastaturen. Schraubdome für Platinen im Ober- und Unterteil. Batteriefach als Zubehör.

Ausführung Mit geschlossenem Bedienfeld

Lieferumfang Ober- und Unterteil, Batteriefachdeckel, Montage-Set inkl. Platinenschrauben und Gummifüßen

A9046107

HAND-TERMINAL M, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
220x120x65mm
A9046109 HAND-TERMINAL M, Ausf. I

A9046109

HAND-TERMINAL M, Ausf. I Robustes Handgehäuse. Vertieftes Bedienfeld für Folientastaturen. Schraubdome für Platinen im Ober- und Unterteil. Batteriefach als Zubehör.

Ausführung Mit geschlossenem Bedienfeld

Lieferumfang Ober- und Unterteil, Batteriefachdeckel, Montage-Set inkl. Platinenschrauben und Gummifüßen

A9046109

HAND-TERMINAL M, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
220x120x65mm
A9046207 HAND-TERMINAL M, Ausf. II

A9046207

HAND-TERMINAL M, Ausf. II Robustes Handgehäuse. Montage der Frontplatten (Zubehör) von hinten. Schraubdome für Platinen im Ober- und Unterteil. Batteriefach als Zubehör.

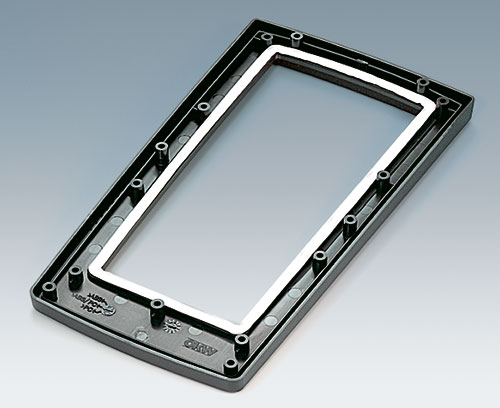

Ausführung Mit Rahmendeckel für den Einsatz einer Al-Frontplatte (Zubehör)

Lieferumfang Rahmendeckel, Unterteil, Batteriefachdeckel, Montage-Set inkl. Schrauben für die Frontplatte und Platine sowie Gummifüßen

A9046207

HAND-TERMINAL M, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
220x120x65mm
A9046209 HAND-TERMINAL M, Ausf. II

A9046209

HAND-TERMINAL M, Ausf. II Robustes Handgehäuse. Montage der Frontplatten (Zubehör) von hinten. Schraubdome für Platinen im Ober- und Unterteil. Batteriefach als Zubehör.

Ausführung Mit Rahmendeckel für den Einsatz einer Al-Frontplatte (Zubehör)

Lieferumfang Rahmendeckel, Unterteil, Batteriefachdeckel, Montage-Set inkl. Schrauben für die Frontplatte und Platine sowie Gummifüßen

A9046209

HAND-TERMINAL M, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
220x120x65mm
A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0308031 Selbstformende Schraube 3 x 8 mm (PZ1)

A0308031

Selbstformende Schraube 3 x 8 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0308031

Selbstformende Schraube 3 x 8 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0308132 Selbstformende Schraube 3 x 8 mm (T10)

A0308132

Selbstformende Schraube 3 x 8 mm (T10) Selbstformende Schraube mit Torx-Antrieb T10. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0308132

Selbstformende Schraube 3 x 8 mm (T10)
Produkt Ihrem Warenkorb hinzugefügt

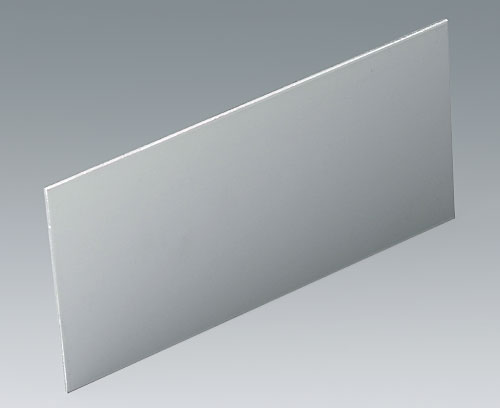

A9146101 Frontplatte M

A9146101

Frontplatte M Für HAND-TERMINAL Ausführung II. Frontplatte-Montage am Oberteil von hinten.

Lieferumfang 1 Frontplatte (Schrauben im Gehäuse-Montage-Set)

A9146101

Frontplatte M
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
179x88x2mm

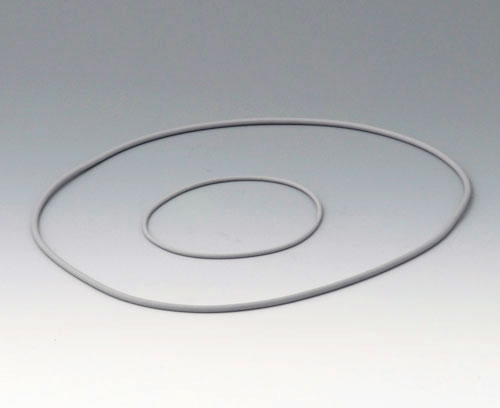

A9146106 Dichtungs-Set M

A9146106

Dichtungs-Set M Für das Gehäuse. Zur Erhöhung der Schutzart. Hinweis: Bei HAND-TERMINAL Ausf. II mit Rahmendeckel zusätzlich Dichtung A9146206 für die Frontplatte erforderlich.

Lieferumfang 1 Dichtungs-Set

A9146106

Dichtungs-Set M
Produkt Ihrem Warenkorb hinzugefügt

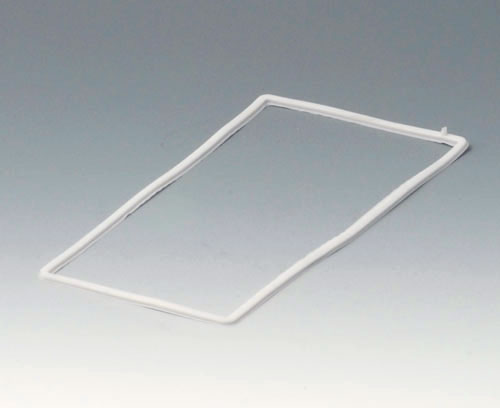

A9146206 Dichtung M

A9146206

Dichtung M Für die Frontplatte bei HAND-TERMINAL Ausf. II. Zur Erhöhung der Schutzart.

Lieferumfang 1 Dichtung

A9146206

Dichtung M
Produkt Ihrem Warenkorb hinzugefügt
A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt
A9161002 Kontaktfedern-Set, 2 x 9 V oder 4 x AA

A9161002

Kontaktfedern-Set, 2 x 9 V oder 4 x AA Zum Kontaktieren der Batterien 2 x 9 V.
Hinweis Anwendung DATEC-MOBIL-BOX L mit Batteriefach: Kontaktierung 2 x 9 V oder 4 x AA möglich.

Lieferumfang 4 Einfachkontakte

A9161002

Kontaktfedern-Set, 2 x 9 V oder 4 x AA
Produkt Ihrem Warenkorb hinzugefügt

verzinnt
A9174002 Batteriefach, 2 x 9 V

A9174002

Batteriefach, 2 x 9 V Verwendung: Für 2 x 9 V-Flachbatterien (PP3).

Lieferumfang 1 Batteriefach, Montage-Set

A9174002

Batteriefach, 2 x 9 V
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
A9174003 Batteriefach, 1 x 9 V

A9174003

Batteriefach, 1 x 9 V Verwendung: Für 1 x 9 V-Flachbatterie (PP3).

Lieferumfang 1 Batteriefach, Montage-Set

A9174003

Batteriefach, 1 x 9 V
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
A9174006 Kontaktfedern-Set, 1 x 9 V

A9174006

Kontaktfedern-Set, 1 x 9 V Zum Kontaktieren der Batterie.

Lieferumfang 2 Einfachkontakte

A9174006

Kontaktfedern-Set, 1 x 9 V
Produkt Ihrem Warenkorb hinzugefügt

verzinnt
A9250250 Distanzteil

A9250250

Distanzteil Das selbstklebende ausgeführte Distanzteil gibt Mignon-Zellen sicheren Halt in allen Batteriefächern, die auch die 9 V-Flachbatterie (PP3) aufnehmen können.
Verwendung: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-GEHÄUSE 150 und 190, SCHALEN-GEHÄUSE Ausf. III und IV, UNI-MESS-BOX N.

Lieferumfang 1 Distanzteil

A9250250

Distanzteil
Produkt Ihrem Warenkorb hinzugefügt

50x25x4mm
A9345217 Batteriefach-Set, 4 x AA

A9345217

Batteriefach-Set, 4 x AA Für 4 x 1,5 V Mignon-Zellen (AA). DIN EN 60601 konform (Kurzschluss durch falsches Einlegen der Batterien ausgeschlossen).

Lieferumfang 1 Batteriefach, Kontaktfedern vernickelt, Montage-Set

A9345217

Batteriefach-Set, 4 x AA
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Produktoptionen für Hand-Terminal

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
