Control-Knobs

Drehknöpfe mit hohem Bedienkomfort

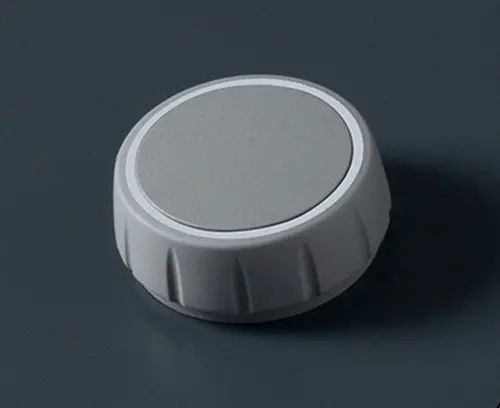

Die neuen CONTROL-KNOBS verfügen über eine Grifffläche aus Soft-Touch-Material: einfach zu greifen, angenehm in der Haptik, ergonomisch zu bedienen. Ihr hochwertiges Erscheinungsbild, bei Bedarf beleuchtet, zeichnet die fortschrittliche Drehknopfreihe als das zentrale Element menügesteuerter Interfaces aus.

  • hohe Griffigkeit mit Anti-Rutsch-Effekt durch Soft-Touch

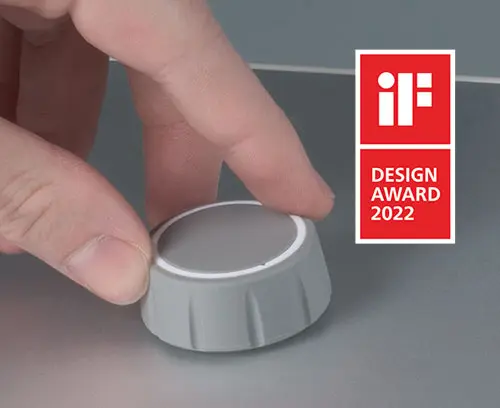

  • innovatives Drehknopfdesign in zwei Kunststoff-Komponenten hart/weich: Knopfgrundkörper aus hochwertigem PC, ummantelt von einem weichen TPE-Material mit funktionaler Rillenoptik *** iF product design award 2022 ***

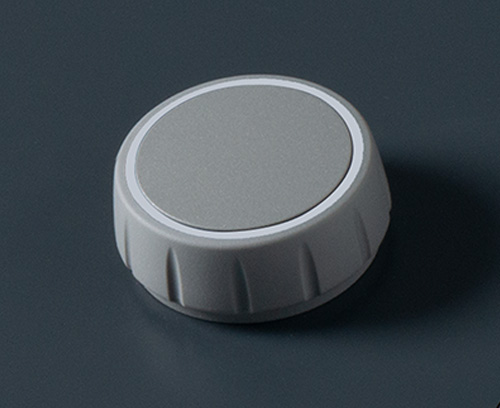

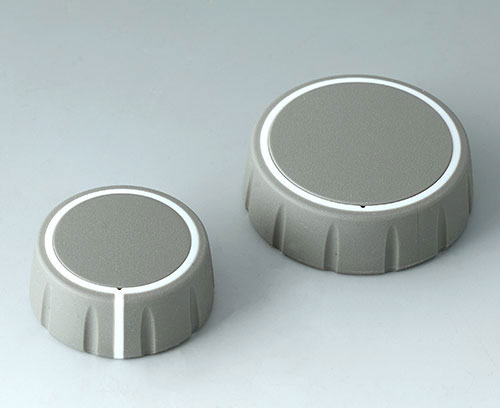

  • erhältlich in zwei Knopfgrößen ø 36 mm und ø 46 mm, jeweils in 2 TPE-Standardfarben (nero und vulkan)

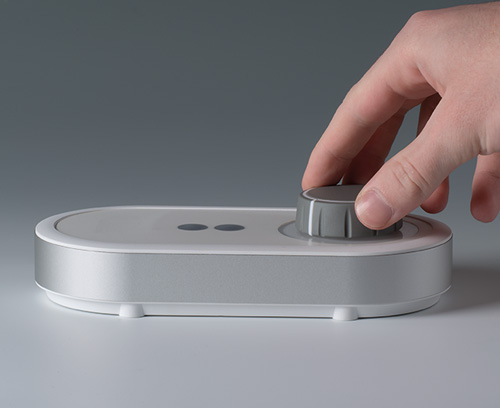

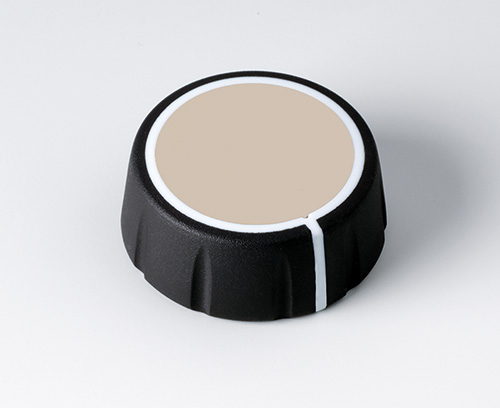

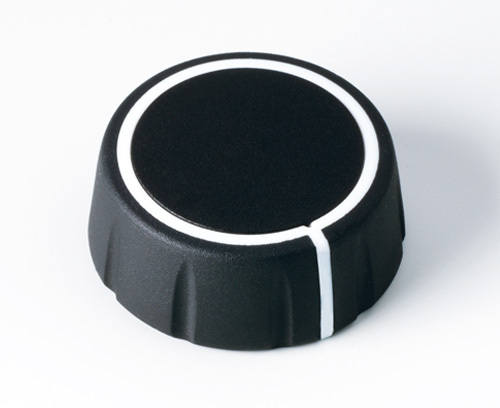

  • CONTROL-KNOBS ohne/mit seitlicher Zeigerlinie zur Feinskalierung

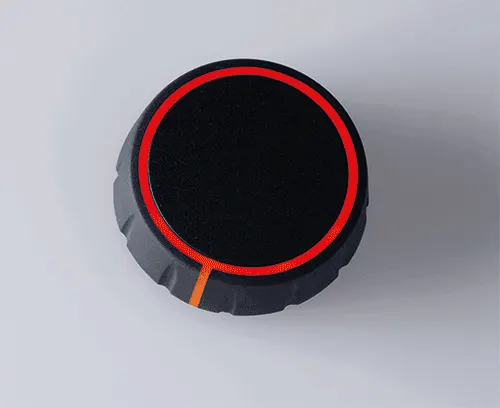

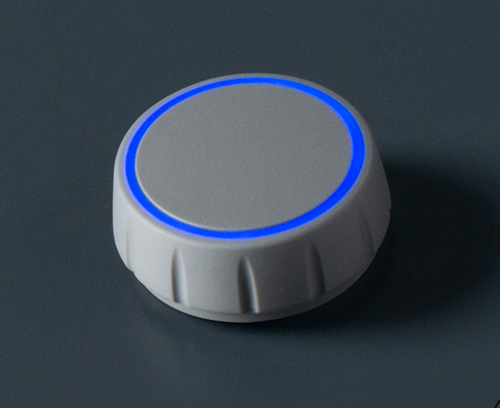

  • CONTROL-KNOBS ohne/mit optionaler LED-Beleuchtung
  • Beleuchtungsoptionen:

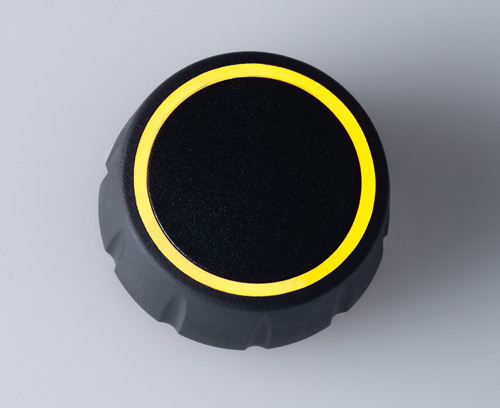

    - Ringoptik auf der Deckfläche

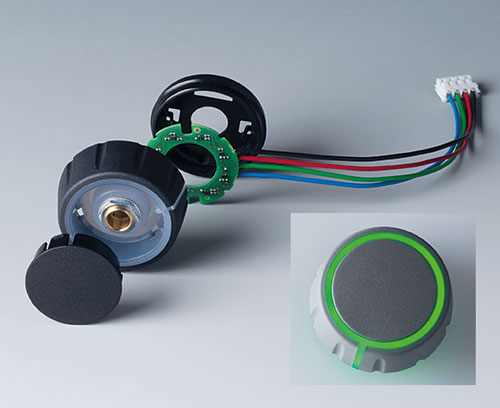

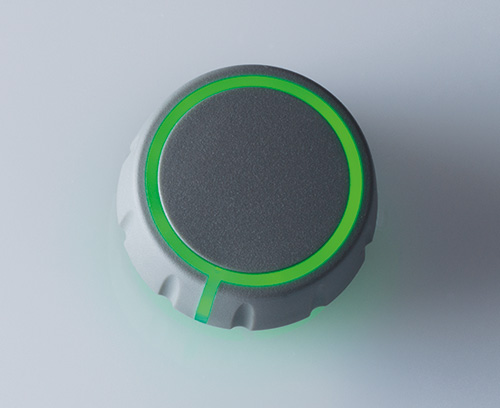

    - Ringoptik auf der Deckfläche mit seitlicher Zeigerlinie
    Bitte bestellen Sie zusätzlich zum optional beleuchtbaren CONTROL-KNOBS auch den Sockel sowie die LED-Beleuchtung, siehe Zubehör.
  • Beleuchtung erfolgt mit moderner, energiesparender SMD-LED-Technik für Netzteile mit 5 V; RGB-LEDs ermöglichen individuelle Lichtergebnisse

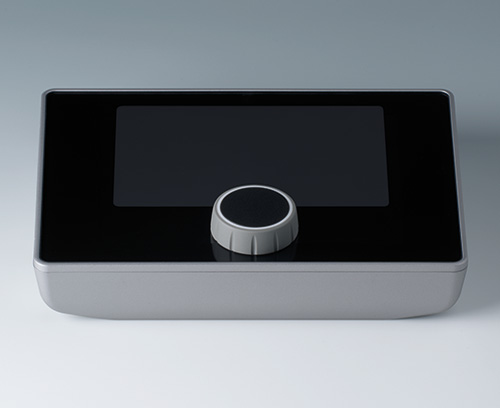

  • konzipiert als Bedienelemente mit Drehfunktion und mit entsprechendem Drehimpulsgeber auch mit Tippfunktion für menügesteuerte Benutzeroberflächen großvolumiger Geräte.
  • bewährtes Spannzangensystem mit sicherem Sitz auf der Achse
  • max. Drehmoment: Montage = 1,5 Nm, Funktion = 1,2 Nm
Knopf-Größen  Achsbohrungen
ø 36 mm 6 mm, 1/4" (6,35 mm)
ø 46 mm 6 mm, 1/4" (6,35 mm)

Mindestbestandteile für einen CONTROL-KNOBS unbeleuchtet:
1 CONTROL-KNOBS, 1 Deckel – bei Bedarf ist auch der Sockel kombinierbar (Zubehör)

Mindestbestandteile für einen CONTROL-KNOBS mit LED-Beleuchtung:

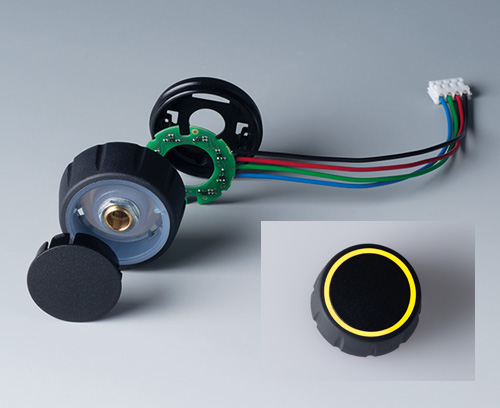

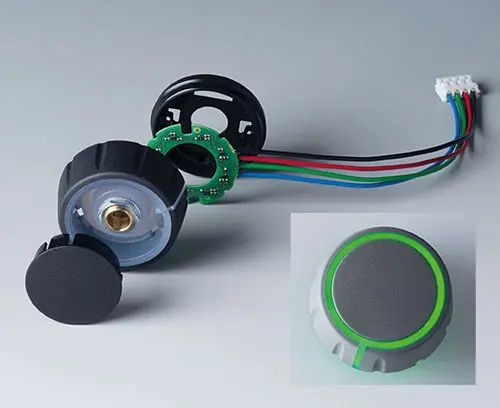

1 CONTROL-KNOBS in beleuchtbarer Ausführung, 1 Deckel, 1 Sockel, 1 LED-Beleuchtung (RBG Backlight)

Designer-Statement

„Eine runde Sache – moderne Drehknöpfe, welche angenehm zu greifen sind, mit denen sich Prozesse sicher regeln bzw. kontrollieren lassen und die einen festen Platz in der Benutzeroberfläche eines modernen Produktes haben sollten.
Wenn es darauf ankommt, können diese Drehknöpfe auch an ungünstigen Orten und unter widrigen Umständen eine gute Bedienung Ihrer Produkte gewährleisten - robust in der Erscheinung und präzise in ihrer Funktion.
Man wird die CONTROL-KNOBS einfach finden. Die leuchtenden Linien signalisieren Ort, Status und Position der gesuchten Funktion. Mit und ohne Handschuh, die haptische Struktur und das angenehme Material der Grifffläche bringen das notwendige Drehmoment sicher auf die Knopfachse - und das in jeglicher Anwendungssituation.“
Martin Nußberger, polyform Industrie Design

  • Video

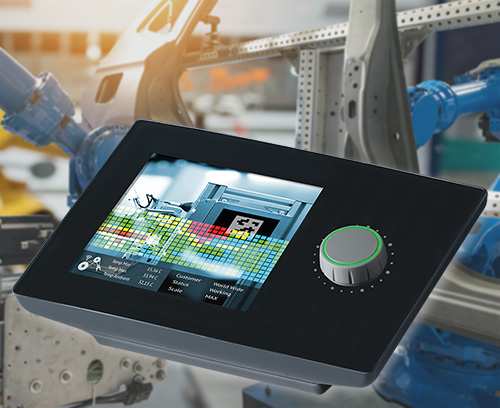

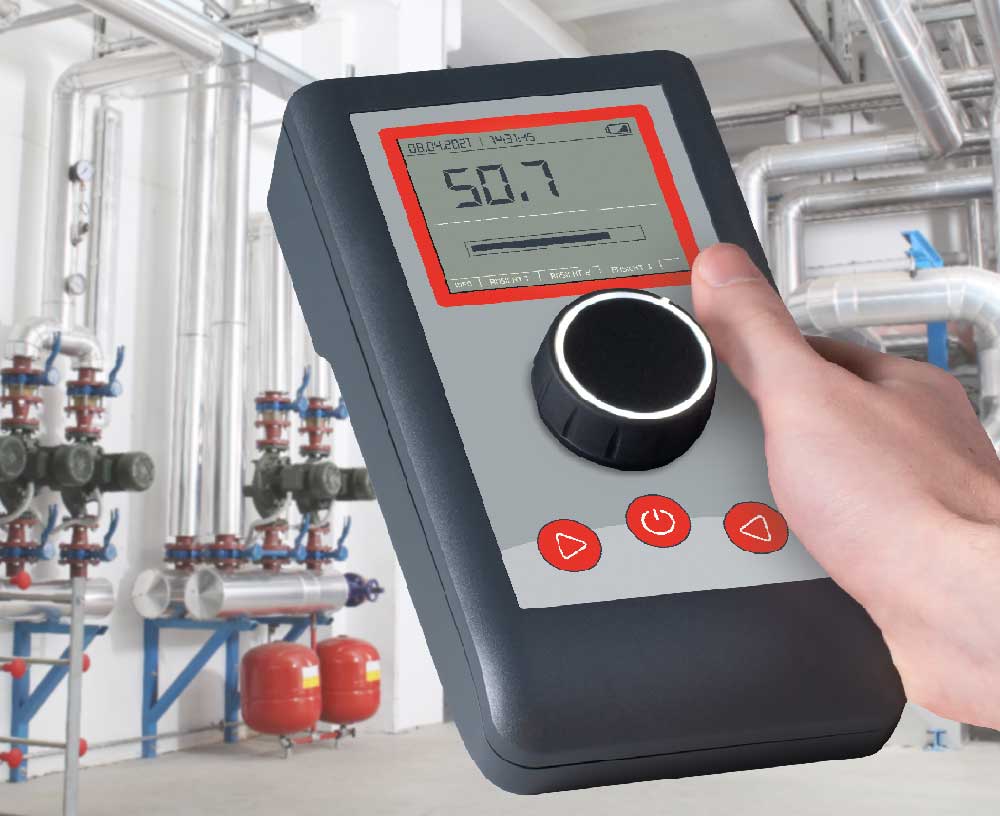

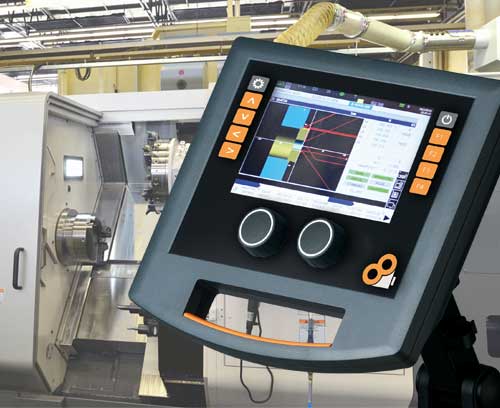

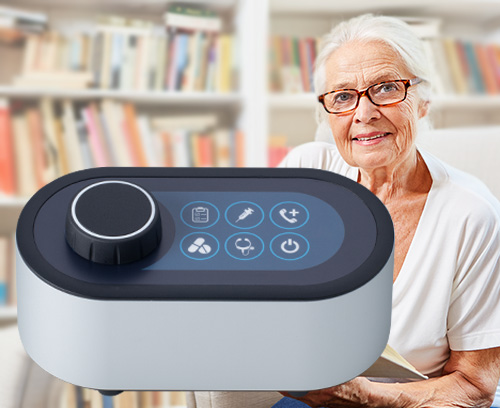

  • Anwendungsbeispiele

Anwendungsbereiche

Für Drehpotentiometer oder Drehimpulsgeber mit runden Wellenenden nach DIN 41591, auch mit Tippfunktion.

  • Mess- und Regeltechnik
  • Medizin- und Labortechnik
  • Wellness
  • Health Care
  • Heizungs- und Klimatechnik
  • Kommunikation
  • Building
  • Smart Factory
  • Versionen
  • Zubehör
  • Kundenspez. Modifikationen

Wählen Sie die gewünschte Version / Größe(n) aus oder klicken Sie auf den Button „Alle Produkte auswählen“ am Ende der Produktliste.

AltText

A6207009

Rundmutter M7 x 0,75

Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

schließen

A6207009

Rundmutter M7 x 0,75
Produkt Ihrem Warenkorb hinzugefügt
AltText

A6210009

Rundmutter M10 x 0,75

Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

schließen

A6210009

Rundmutter M10 x 0,75
Produkt Ihrem Warenkorb hinzugefügt
AltText

A6295009

Rundmutter 3/8"-32G Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

schließen

A6295009

Rundmutter 3/8"-32G
Produkt Ihrem Warenkorb hinzugefügt
AltText

A6300000

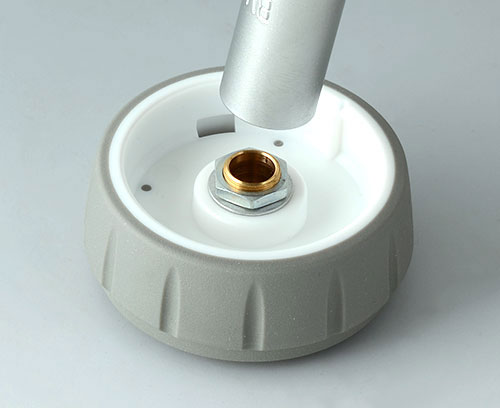

Steckschlüssel Zum Anziehen der Rundmutter.

Lieferumfang 1 Steckschlüssel

schließen

A6300000

Steckschlüssel
Produkt Ihrem Warenkorb hinzugefügt
AltText

B7536108

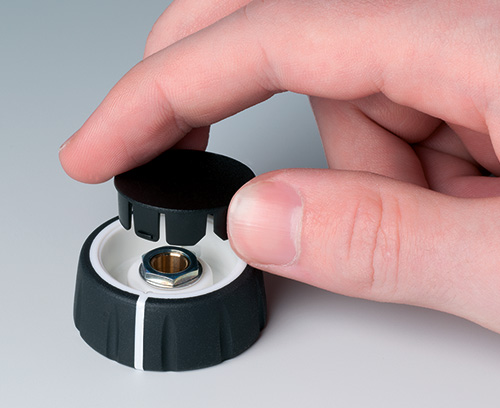

Deckel 36 Passend für CONTROL-KNOBS 36. Einfach zum Aufstecken.

Lieferumfang 1 Deckel

schließen

B7536108

Deckel 36
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
AltText

B7536109

Deckel 36 Passend für CONTROL-KNOBS 36. Einfach zum Aufstecken.

Lieferumfang 1 Deckel

schließen

B7536109

Deckel 36
Produkt Ihrem Warenkorb hinzugefügt
PA 6
nero
AltText

B7536208

Sockel 36 Passend für alle CONTROL-KNOBS 36. Zusätzliche Bearbeitung der Frontplatte/Gehäusefront erforderlich (Bohrung für Potentiometer-Achse und Schlitz für Verdrehschutz).
Verwendung:
- Zwingend erforderlich für „CONTROL-KNOBS 36, optional beleuchtbar“ zur Montage der LED-Beleuchtung.

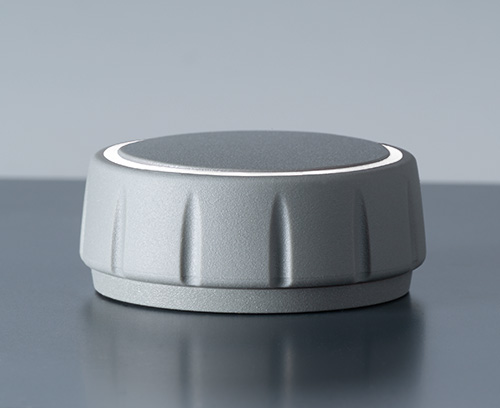

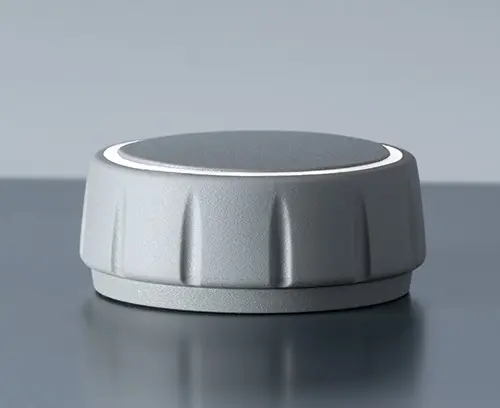

- Auf Wunsch auch für alle „CONTROL-KNOBS 36 ohne Beleuchtung“ einsetzbar. Hier bietet der Sockel zusätzlichen Abstand zwischen Knopf und Bedienoberfläche für eine raffiniert schwebende Optik.

Lieferumfang 1 Sockel

schließen

B7536208

Sockel 36
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
AltText

B7536209

Sockel 36 Passend für alle CONTROL-KNOBS 36. Zusätzliche Bearbeitung der Frontplatte/Gehäusefront erforderlich (Bohrung für Potentiometer-Achse und Schlitz für Verdrehschutz).
Verwendung:
- Zwingend erforderlich für „CONTROL-KNOBS 36, optional beleuchtbar“ zur Montage der LED-Beleuchtung.
- Auf Wunsch auch für alle „CONTROL-KNOBS 36 ohne Beleuchtung“ einsetzbar. Hier bietet der Sockel zusätzlichen Abstand zwischen Knopf und Bedienoberfläche für eine raffiniert schwebende Optik.

Lieferumfang 1 Sockel

schließen

B7536209

Sockel 36
Produkt Ihrem Warenkorb hinzugefügt
PA 6
nero
AltText

B7546001

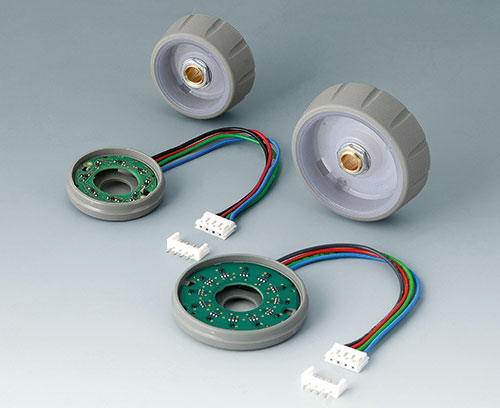

LED-Beleuchtung, 8 LEDs (RGB Backlight)

Platine D=27 mm mit 8 LEDs (RGB Backlight), ohne Controller, SMD-Technik, Anschlusskabel 120 mm lang, 4-polige Buchse am Ende, inkl. Stecker.

Empfehlenswert für:

STAR-KNOBS 33 / 41
- Einbau-Variante: in Verbindung mit dem diamantfarbenen Knopf
- Aufbau-Variante: in Verbindung mit dem diamantfarbenen Montage-Set

CONTROL-KNOBS 36 mit optionaler Beleuchtung
- Montage im Sockel (Zubehör)

Lieferumfang 1 LED-Beleuchtung (RGB Backlight)

schließen

B7546001

LED-Beleuchtung, 8 LEDs (RGB Backlight)
Produkt Ihrem Warenkorb hinzugefügt
AltText

B7546002

LED-Beleuchtung, 12 LEDs (RGB Backlight)

Platine D=37 mm mit 12 LEDs (RGB Backlight), ohne Controller, SMD-Technik, Anschlusskabel 120 mm lang, 4-polige Buchse am Ende, inkl. Stecker.

Empfehlenswert für:

CONTROL-KNOBS 46 mit optionaler Beleuchtung
- Montage im Sockel (Zubehör)

Lieferumfang 1 LED-Beleuchtung (RGB Backlight)

schließen

B7546002

LED-Beleuchtung, 12 LEDs (RGB Backlight)
Produkt Ihrem Warenkorb hinzugefügt
AltText

B7546108

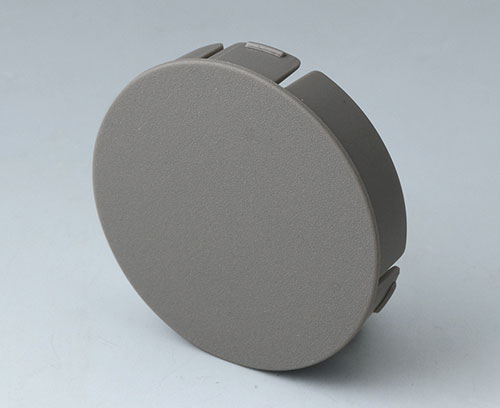

Deckel 46 Passend für CONTROL-KNOBS 46. Einfach zum Aufstecken.

Lieferumfang 1 Deckel

schließen

B7546108

Deckel 46
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
AltText

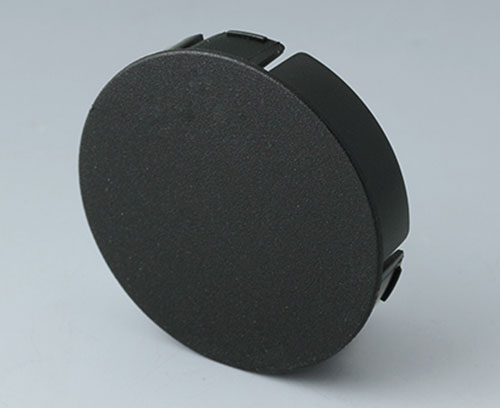

B7546109

Deckel 46 Passend für CONTROL-KNOBS 46. Einfach zum Aufstecken.

Lieferumfang 1 Deckel

schließen

B7546109

Deckel 46
Produkt Ihrem Warenkorb hinzugefügt
PA 6
nero
AltText

B7546208

Sockel 46 Passend für alle CONTROL-KNOBS 46. Zusätzliche Bearbeitung der Frontplatte/Gehäusefront erforderlich (Bohrung für Potentiometer-Achse und Schlitz für Verdrehschutz).
Verwendung:
- Zwingend erforderlich für „CONTROL-KNOBS 46, optional beleuchtbar“ zur Montage der LED-Beleuchtung.
- Auf Wunsch auch für alle „CONTROL-KNOBS 46 ohne Beleuchtung“ einsetzbar. Hier bietet der Sockel zusätzlichen Abstand zwischen Knopf und Bedienoberfläche für eine raffiniert schwebende Optik.

Lieferumfang 1 Sockel

schließen

B7546208

Sockel 46
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
AltText

B7546209

Sockel 46 Passend für alle CONTROL-KNOBS 46. Zusätzliche Bearbeitung der Frontplatte/Gehäusefront erforderlich (Bohrung für Potentiometer-Achse und Schlitz für Verdrehschutz).
Verwendung:
- Zwingend erforderlich für „CONTROL-KNOBS 46, optional beleuchtbar“ zur Montage der LED-Beleuchtung.
- Auf Wunsch auch für alle „CONTROL-KNOBS 46 ohne Beleuchtung“ einsetzbar. Hier bietet der Sockel zusätzlichen Abstand zwischen Knopf und Bedienoberfläche für eine raffiniert schwebende Optik.

Lieferumfang 1 Sockel

schließen

B7546209

Sockel 46
Produkt Ihrem Warenkorb hinzugefügt
PA 6
nero

Produktoptionen für Control-Knobs

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
