B4016637

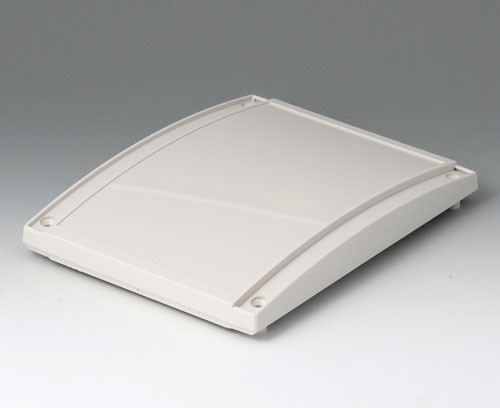

Haube M, konvex

Passend für DATEC-TERMINAL M, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Abdeckstreifen in transparent oder grauweiß als sep. Artikel erforderlich. Befestigung bei Ausf. I von vorne mit 4 Schrauben verschraubt.

Lieferumfang

1 Haube, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B4016637

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Systemkomponenten zum Komplettieren

B4016117 DATEC-TERMINAL M, Ausf. I

B4016117

DATEC-TERMINAL M, Ausf. I Grundgehäuse mit Klemmenraum. Ergonomisch günstig geneigte Bedienfläche für wahlweisen Einsatz einer Frontplatte, Profilplatte oder Haube. Geeignet für den Einbau von Europa-Karten 100 x 160 mm.

Ausführung Grundgehäuse ohne Ausschnitte

Lieferumfang 1 Grundgehäuse, 4 Schrauben, 4 Gummifüße, Dichtungs-Set

B4016117

DATEC-TERMINAL M, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
168x272x101mm
B4016217 DATEC-TERMINAL M, Ausf. II

B4016217

DATEC-TERMINAL M, Ausf. II Grundgehäuse mit Klemmenraum. Ergonomisch günstig geneigte Bedienfläche für den Einsatz einer Haube und der Frontplatte MH, separate Artikel.

Je nach Anforderung stehen verschiedene Hauben-Designs zum Schutz der Bedien- und Anzeigeelemente zur Auswahl. Der Schnellverschluss und das Scharnier gewährleisten einfache und gute Zugänglichkeit bei allen Einstell- und Wartungsarbeiten. Die Öffnungsseite ist bei Wandgehäusen rechts und bei Tischgehäusen links.

Geeignet für den Einbau von Europa-Karten 100 x 160 mm.

Ausführung Mit zwei Ausschnitten für Scharnier bzw. Schnellverschluss

Lieferumfang 1 Grundgehäuse, 4 Schrauben, 4 Gummifüße, Dichtungs-Set, Scharnier und Schnellverschluss

B4016217

DATEC-TERMINAL M, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
168x272x101mm
B4016317 DATEC-TERMINAL M, Ausf. III

B4016317

DATEC-TERMINAL M, Ausf. III Grundgehäuse mit Klemmenraum. Ergonomisch günstig geneigte Bedienfläche für den Einsatz einer Haube und der Frontplatte MH, separate Artikel.

Je nach Anforderung stehen verschiedene Hauben-Designs zum Schutz der Bedien- und Anzeigeelemente zur Auswahl. Der Schnellverschluss mit Schloss verhindert unbefugten Zugang zu den Bedien- und Anzeigeelementen. Beim Öffnen sichert ein Scharnier die Haube und ermöglicht gute Zugänglichkeit während der Einstell- und Wartungsarbeiten. Die Öffnungsseite ist bei Wandgehäusen rechts und bei Tischgehäusen links. Alle Schlösser mit identischem Schlüssel.

Geeignet für den Einbau von Europa-Karten 100 x 160 mm.

Ausführung Mit Ausschnitten für Scharnier/Schnellverschluss und Schloss

Lieferumfang 1 Grundgehäuse, 4 Schrauben, 4 Gummifüße, Dichtungs-Set, Scharnier, Schnellverschluss und Schloss

B4016317

DATEC-TERMINAL M, Ausf. III
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
168x272x101mm

Zubehör zum Komplettieren

B4016671 Abdeckstreifen M / L

B4016671

Abdeckstreifen M / L Zur Abdeckung des Verschraubungsbereichs bei Verwendung der konvexen Haube. Einfach zum Einrasten. Farbliche Codierung möglich, z.B. durch das Hinterlegen eines individuellen Papierfarbausdruckes.

Lieferumfang 1 Abdeckstreifen (2 Stück erforderlich)

B4016671

Abdeckstreifen M / L
Produkt Ihrem Warenkorb hinzugefügt

transparent
B4016677 Abdeckstreifen M / L

B4016677

Abdeckstreifen M / L Zur Abdeckung des Verschraubungsbereichs bei Verwendung der konvexen Haube. Einfach zum Einrasten.

Lieferumfang 1 Abdeckstreifen (2 Stück erforderlich)

B4016677

Abdeckstreifen M / L
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Produktoptionen für B4016637

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Breite
168 mm
Tiefe
220 mm
Höhe
29 mm
Platinenlänge Unterteil
209 mm
Platinenbreite Unterteil
128 mm
Folienlänge
203,2 mm
Folienbreite
128,8 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
198 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B4016637 und vergessen Sie nicht, ein Angebot anzufordern!
