B4016217 DATEC-TERMINAL M, Ausf. II

B4016217

DATEC-TERMINAL M, Ausf. II

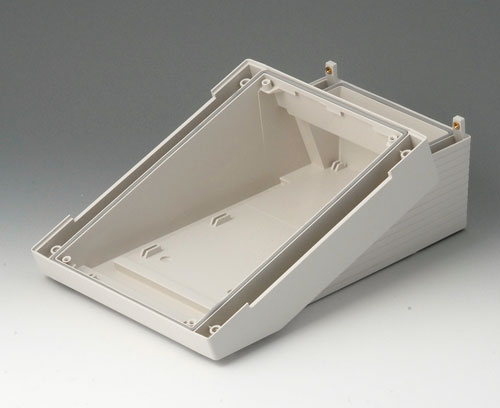

Grundgehäuse mit Klemmenraum. Ergonomisch günstig geneigte Bedienfläche für den Einsatz einer Haube und der Frontplatte MH, separate Artikel.

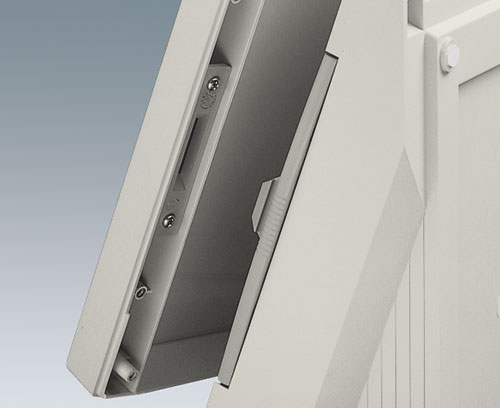

Je nach Anforderung stehen verschiedene Hauben-Designs zum Schutz der Bedien- und Anzeigeelemente zur Auswahl. Der Schnellverschluss und das Scharnier gewährleisten einfache und gute Zugänglichkeit bei allen Einstell- und Wartungsarbeiten. Die Öffnungsseite ist bei Wandgehäusen rechts und bei Tischgehäusen links.

Geeignet für den Einbau von Europa-Karten 100 x 160 mm.

Ausführung

Mit zwei Ausschnitten für Scharnier bzw. Schnellverschluss

Lieferumfang

1 Grundgehäuse, 4 Schrauben, 4 Gummifüße, Dichtungs-Set, Scharnier und Schnellverschluss

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör zum Komplettieren

B4016417 Deckel M geschlossen, flach

B4016417

Deckel M geschlossen, flach Deckel M geschlossen, flach zur Abdeckung des Klemmenraumes und zum Einbau von Einstecklesesystemen auf Magnet-, Induktiv- und Chipkarten-Basis. Liste der passenden Geräte auf Anfrage.

Lieferumfang 1 Deckel, 2 Schrauben

schließen

B4016417

Deckel M geschlossen, flach
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
134x62x24mm
B4016457 Deckel M geschlossen, hoch

B4016457

Deckel M geschlossen, hoch Deckel M geschlossen, hoch zur Abdeckung des Klemmenraumes und zum Einbau von Einstecklesesystemen auf Magnet-, Induktiv- und Chipkarten-Basis. Liste der passenden Geräte auf Anfrage.

Lieferumfang 1 Deckel, 2 Schrauben

schließen

B4016457

Deckel M geschlossen, hoch
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
134x67x38mm
B4016617 Haube M, flach

B4016617

Haube M, flach Passend für DATEC-TERMINAL M, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Befestigung bei Ausf. I von hinten mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4016617

Haube M, flach
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
168x220x29mm
B4016621 Haube M, flach

B4016621

Haube M, flach Passend für DATEC-TERMINAL M, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Befestigung bei Ausf. I von hinten mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4016621

Haube M, flach
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transparent
168x220x29mm
B4016631 Haube M, konvex

B4016631

Haube M, konvex Passend für DATEC-TERMINAL M, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Abdeckstreifen in transparent oder grauweiß als sep. Artikel erforderlich. Befestigung bei Ausf. I von vorne mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4016631

Haube M, konvex
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transparent
168x220x29mm
B4016637 Haube M, konvex

B4016637

Haube M, konvex Passend für DATEC-TERMINAL M, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Abdeckstreifen in transparent oder grauweiß als sep. Artikel erforderlich. Befestigung bei Ausf. I von vorne mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4016637

Haube M, konvex
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
168x220x29mm
B4016657 Haube M, hoch

B4016657

Haube M, hoch Passend für DATEC-TERMINAL M, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Befestigung bei Ausf. I von hinten mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4016657

Haube M, hoch
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
168x220x50mm
B4016671 Abdeckstreifen M / L

B4016671

Abdeckstreifen M / L Zur Abdeckung des Verschraubungsbereichs bei Verwendung der konvexen Haube. Einfach zum Einrasten. Farbliche Codierung möglich, z.B. durch das Hinterlegen eines individuellen Papierfarbausdruckes.

Lieferumfang 1 Abdeckstreifen (2 Stück erforderlich)

schließen

B4016671

Abdeckstreifen M / L
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transparent
B4016677 Abdeckstreifen M / L

B4016677

Abdeckstreifen M / L Zur Abdeckung des Verschraubungsbereichs bei Verwendung der konvexen Haube. Einfach zum Einrasten.

Lieferumfang 1 Abdeckstreifen (2 Stück erforderlich)

schließen

B4016677

Abdeckstreifen M / L
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
B4016917 Deckel M mit Schlitz, einteilig

B4016917

Deckel M mit Schlitz, einteilig Deckel M mit Schlitz einteilig zum Einbau von Durchzuglesegeräten für Magnet-Karten. Liste der passenden Geräte auf Anfrage. Nachträgliche Bearbeitung (Fräsen) erforderlich. Montageplatte für den Einbau der Lesegeräte siehe Zubehör.

Lieferumfang 1 Deckel, 2 Schrauben

schließen

B4016917

Deckel M mit Schlitz, einteilig
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
134x67x38mm
B4116116 Frontplatte MH

B4116116

Frontplatte MH Frontplatte MH bei Verwendung der Gehäuse-Ausführung mit Haube. Für den Einbau von Bedienelementen aller Art.

Lieferumfang 1 Frontplatte, 4 Schrauben Durchmesser 3 mm

schließen

B4116116

Frontplatte MH
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
128x209x2mm

Zubehör "Wand/Halter"

B4116147 Wandhalter M

B4116147

Wandhalter M Wandhalter M zur soliden Wandbefestigung. Gehäuse wird im Klemmenraum mit dem Wandhalter verschraubt.

Lieferumfang 1 Wandhalter, 2 Schrauben M3

schließen

B4116147

Wandhalter M
Produkt Ihrem Warenkorb hinzugefügt
Stahl
verzinkt
214x126x12mm

Zubehör

B4116136 Montageplatte L und M

B4116136

Montageplatte L und M Passend für Deckel L (B4030917) und Deckel M (B4016917) mit Schlitz, einteilig. Montageplatte zum Einbau der gängigsten Durchzuglesegeräte.

Lieferumfang 1 Montageplatte, 2 Schrauben Durchmesser 2,5 mm

schließen

B4116136

Montageplatte L und M
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
102x45x1mm

Produktoptionen für B4016217

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
IP 54 opt.
Erforderliches Zubehör: Haube / Haube konvex und Deckel geschlossen
Farbe
grauweiß RAL 9002
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
168 mm
Tiefe
272 mm
Höhe
101 mm
Platinenlänge Unterteil
255 mm
Platinenbreite Unterteil
124 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Teil)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
460 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
