C3602707

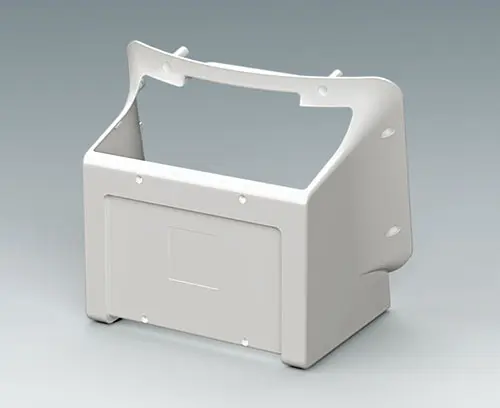

COMMUNITEC S, Grundgehäuse

Grundgehäuse mit viel Platz für voluminöse Einbauten. Seitlich große Flächen, leicht zu bearbeiten, z.B. Schnittstellen für Anschlüsse, Lüftungsschlitze für erhöhte Wärmeabfuhr, etc. Gehäuserückseite mit zurückgesetzter Fläche zum Schutz eingebauter Buchsen, Stecker und Zuleitungen; zusätzliche Vertiefung ideal für Produktetikette. Integrierte Befestigungsdome für Platinen oder Montageplatten.

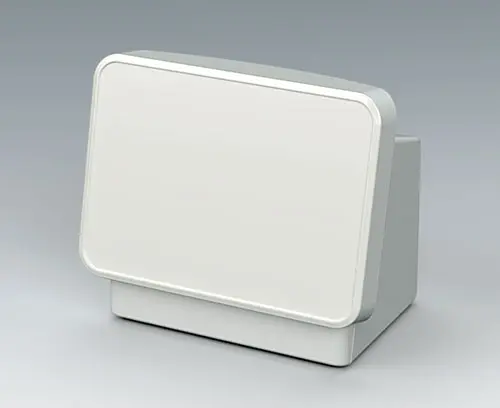

Ergonomisch günstig geneigt, vorteilhaft beim Ablesen und Bedienen. Displaygröße bis 11,5" (29 cm). Als Tischgehäuse rutschfest durch selbstklebende Gummifüße.

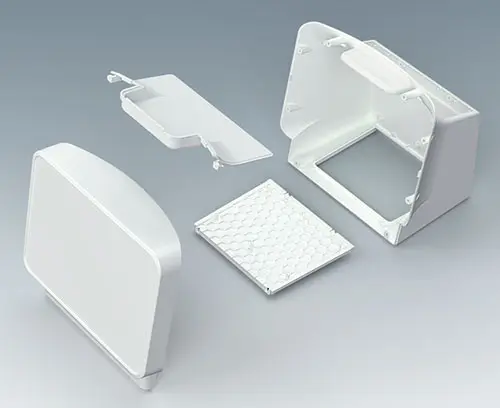

Individuelle funktionale Baugruppenteile als separate Artikel: Bedienfront S, Bodenplatte und Abdeckung Griffmulde, siehe Systemkomponenten zum Komplettieren. Einfache Montage, besonders servicefreundlich.

Lieferumfang

1 Grundgehäuse

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für C3602707

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Systemkomponenten zum Komplettieren

C3602407 Bedienfront S

C3602407

Bedienfront S

Passend für COMMUNITEC S Grundgehäuse. Vertieft liegende Fläche zum Schutz der Folientastatur und zur Integration eines großvolumigen Displays bis 11,5" (29 cm); plane Fläche darunter für frontseitige Bedienelemente und Anschlüsse. Integrierte Befestigungsdome für Platinen oder Montageplatten. Montage der Bedienfront von hinten.

Lieferumfang 1 Bedienfront, Montage-Set inkl. 4 Gummifüße

C3602407

Bedienfront S
Produkt Ihrem Warenkorb hinzugefügt

verkehrsweiß RAL 9016
284x68x244mm
C3602408 Bedienfront S

C3602408

Bedienfront S

Passend für COMMUNITEC S Grundgehäuse. Vertieft liegende Fläche zum Schutz der Folientastatur und zur Integration eines großvolumigen Displays bis 11,5" (29 cm); plane Fläche darunter für frontseitige Bedienelemente und Anschlüsse. Integrierte Befestigungsdome für Platinen oder Montageplatten. Montage der Bedienfront von hinten.

Lieferumfang 1 Bedienfront, Montage-Set inkl. 4 Gummifüße

C3602408

Bedienfront S
Produkt Ihrem Warenkorb hinzugefügt

anthrazitgrau RAL 7016
284x68x244mm
C3602601 Abdeckung Griffmulde

C3602601

Abdeckung Griffmulde

Passend für die COMMUNITEC S & M Grundgehäuse. Die „Abdeckung Griffmulde“ wird von vorne in das Grundgehäuse eingeschoben und sicher verschraubt.

Die Griff- und Tragefunktion ermöglicht einen bequemen Transport der Tischgeräte über kürzere Distanzen und steigert so die Flexibilität beim Einsatz.

Lieferumfang 1 Abdeckung Griffmulde

C3602601

Abdeckung Griffmulde
Produkt Ihrem Warenkorb hinzugefügt

verkehrsgrau A RAL 7042
C3602607 Abdeckung Griffmulde

C3602607

Abdeckung Griffmulde

Passend für die COMMUNITEC S & M Grundgehäuse. Die „Abdeckung Griffmulde“ wird von vorne in das Grundgehäuse eingeschoben und sicher verschraubt.

Die Griff- und Tragefunktion ermöglicht einen bequemen Transport der Tischgeräte über kürzere Distanzen und steigert so die Flexibilität beim Einsatz.

Lieferumfang 1 Abdeckung Griffmulde

C3602607

Abdeckung Griffmulde
Produkt Ihrem Warenkorb hinzugefügt

verkehrsweiß RAL 9016
C3602608 Abdeckung Griffmulde

C3602608

Abdeckung Griffmulde

Passend für die COMMUNITEC S & M Grundgehäuse. Die „Abdeckung Griffmulde“ wird von vorne in das Grundgehäuse eingeschoben und sicher verschraubt.

Die Griff- und Tragefunktion ermöglicht einen bequemen Transport der Tischgeräte über kürzere Distanzen und steigert so die Flexibilität beim Einsatz.

Lieferumfang 1 Abdeckung Griffmulde

C3602608

Abdeckung Griffmulde
Produkt Ihrem Warenkorb hinzugefügt

anthrazitgrau RAL 7016
C3602807 Bodenplatte

C3602807

Bodenplatte

Passend für die COMMUNITEC S & M Grundgehäuse. Robuste Konstruktion mit Wabenmuster sorgt für hohe Stabilität und adäquate Sicherheit für hochwertige Funktions-Baugruppen. Integrierte Befestigungsdome für Platinen oder Montageplatten.

Montage/Einbau: rationelle Bestückung der Bodenplatte außerhalb des Gehäuses. Anschließend erfolgt die Montage der Bodenplatte mit samt der Elektronikeinheit im COMMUNITEC-Grundgehäuse (separater Artikel). Besonders montage- und servicefreundlich: gute Zugänglichkeit der vormontierten Bauteile - von oben durch die Öffnung für die „Abdeckung Griffmulde“ und/oder von vorne.

Lieferumfang 1 Bodenplatte

C3602807

Bodenplatte
Produkt Ihrem Warenkorb hinzugefügt

verkehrsweiß RAL 9016
188x150x5mm
C3602808 Bodenplatte

C3602808

Bodenplatte

Passend für die COMMUNITEC S & M Grundgehäuse. Robuste Konstruktion mit Wabenmuster sorgt für hohe Stabilität und adäquate Sicherheit für hochwertige Funktions-Baugruppen. Integrierte Befestigungsdome für Platinen oder Montageplatten.

Montage/Einbau: rationelle Bestückung der Bodenplatte außerhalb des Gehäuses. Anschließend erfolgt die Montage der Bodenplatte mit samt der Elektronikeinheit im COMMUNITEC-Grundgehäuse (separater Artikel). Besonders montage- und servicefreundlich: gute Zugänglichkeit der vormontierten Bauteile - von oben durch die Öffnung für die „Abdeckung Griffmulde“ und/oder von vorne.

Lieferumfang 1 Bodenplatte

C3602808

Bodenplatte
Produkt Ihrem Warenkorb hinzugefügt

anthrazitgrau RAL 7016
188x150x5mm

Zubehör "Schrauben"

A0325060 Selbstformende Schraube 2,5 x 6 mm (T8)

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8) Selbstformende Schraube mit Torx-Antrieb T8. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8)
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für C3602707

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Wir benötigen Ihre Zustimmung, um den Video-Service (Vimeo) zu laden.

Wir verwenden einen Service eines Drittanbieters, um Videoinhalte einzubetten. Dieser Service kann Daten zu Ihren Aktivitäten sammeln. Bitte lesen Sie unsere Datenschutzrichtlinien durch und stimmen Sie die Nutzung des Service zu, um dieses Video anzusehen.

Material

Schutzart

Erforderliches Zubehör: Bedienfront, Bodenplatte und Abdeckung Griffmulde
Farbe
verkehrsweiß RAL 9016
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
280 mm
Tiefe
169 mm
Höhe
242 mm
Platinenlänge Unterteil
210 mm
Platinenbreite Unterteil
124 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
447 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für C3602707 und vergessen Sie nicht, ein Angebot anzufordern!
