Aluminium-Profilgehäuse
C3602407
Bedienfront S

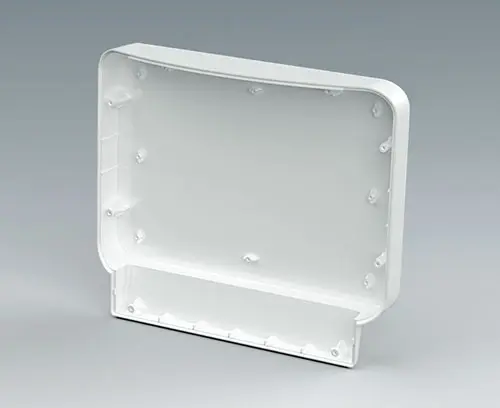

Passend für COMMUNITEC S Grundgehäuse. Vertieft liegende Fläche zum Schutz der Folientastatur und zur Integration eines großvolumigen Displays bis 11,5" (29 cm); plane Fläche darunter für frontseitige Bedienelemente und Anschlüsse. Integrierte Befestigungsdome für Platinen oder Montageplatten. Montage der Bedienfront von hinten.
Lieferumfang1 Bedienfront, Montage-Set inkl. 4 Gummifüße
2D PDF Zeichnung
3D PDF
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für C3602407
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Systemkomponenten zum Komplettieren
C3602601
Abdeckung Griffmulde
Passend für die COMMUNITEC S & M Grundgehäuse. Die „Abdeckung Griffmulde“ wird von vorne in das Grundgehäuse eingeschoben und sicher verschraubt.
Die Griff- und Tragefunktion ermöglicht einen bequemen Transport der Tischgeräte über kürzere Distanzen und steigert so die Flexibilität beim Einsatz.
Lieferumfang 1 Abdeckung Griffmulde
C3602601
Abdeckung GriffmuldeProdukt Ihrem Warenkorb hinzugefügt
verkehrsgrau A RAL 7042
C3602607
Abdeckung Griffmulde
Passend für die COMMUNITEC S & M Grundgehäuse. Die „Abdeckung Griffmulde“ wird von vorne in das Grundgehäuse eingeschoben und sicher verschraubt.
Die Griff- und Tragefunktion ermöglicht einen bequemen Transport der Tischgeräte über kürzere Distanzen und steigert so die Flexibilität beim Einsatz.
Lieferumfang 1 Abdeckung Griffmulde
C3602607
Abdeckung GriffmuldeProdukt Ihrem Warenkorb hinzugefügt
verkehrsweiß RAL 9016
C3602608
Abdeckung Griffmulde
Passend für die COMMUNITEC S & M Grundgehäuse. Die „Abdeckung Griffmulde“ wird von vorne in das Grundgehäuse eingeschoben und sicher verschraubt.
Die Griff- und Tragefunktion ermöglicht einen bequemen Transport der Tischgeräte über kürzere Distanzen und steigert so die Flexibilität beim Einsatz.
Lieferumfang 1 Abdeckung Griffmulde
C3602608
Abdeckung GriffmuldeProdukt Ihrem Warenkorb hinzugefügt
anthrazitgrau RAL 7016
C3602707

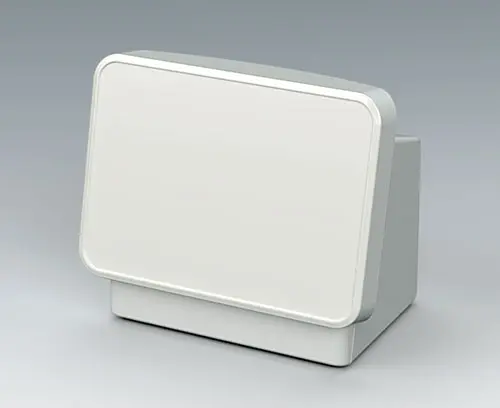

COMMUNITEC S, Grundgehäuse
Grundgehäuse mit viel Platz für voluminöse Einbauten. Seitlich große Flächen, leicht zu bearbeiten, z.B. Schnittstellen für Anschlüsse, Lüftungsschlitze für erhöhte Wärmeabfuhr, etc. Gehäuserückseite mit zurückgesetzter Fläche zum Schutz eingebauter Buchsen, Stecker und Zuleitungen; zusätzliche Vertiefung ideal für Produktetikette. Integrierte Befestigungsdome für Platinen oder Montageplatten.
Ergonomisch günstig geneigt, vorteilhaft beim Ablesen und Bedienen. Displaygröße bis 11,5" (29 cm). Als Tischgehäuse rutschfest durch selbstklebende Gummifüße.

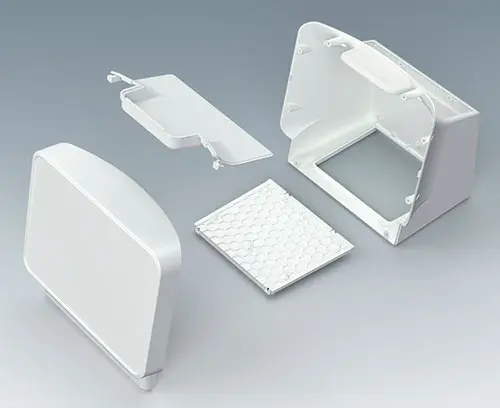

Individuelle funktionale Baugruppenteile als separate Artikel: Bedienfront S, Bodenplatte und Abdeckung Griffmulde, siehe Systemkomponenten zum Komplettieren. Einfache Montage, besonders servicefreundlich.
Lieferumfang 1 Grundgehäuse
C3602707
COMMUNITEC S, GrundgehäuseProdukt Ihrem Warenkorb hinzugefügt
verkehrsweiß RAL 9016
280x169x242mm
C3602708
COMMUNITEC S, Grundgehäuse
Grundgehäuse mit viel Platz für voluminöse Einbauten. Seitlich große Flächen, leicht zu bearbeiten, z.B. Schnittstellen für Anschlüsse, Lüftungsschlitze für erhöhte Wärmeabfuhr, etc. Gehäuserückseite mit zurückgesetzter Fläche zum Schutz eingebauter Buchsen, Stecker und Zuleitungen; zusätzliche Vertiefung ideal für Produktetikette. Integrierte Befestigungsdome für Platinen oder Montageplatten.
Ergonomisch günstig geneigt, vorteilhaft beim Ablesen und Bedienen. Displaygröße bis 11,5" (29 cm). Als Tischgehäuse rutschfest durch selbstklebende Gummifüße.
Individuelle funktionale Baugruppenteile als separate Artikel: Bedienfront S, Bodenplatte und Abdeckung Griffmulde, siehe Systemkomponenten zum Komplettieren. Einfache Montage, besonders servicefreundlich.
Lieferumfang 1 Grundgehäuse
C3602708
COMMUNITEC S, GrundgehäuseProdukt Ihrem Warenkorb hinzugefügt
anthrazitgrau RAL 7016
280x169x242mm
C3602807
Bodenplatte
Passend für die COMMUNITEC S & M Grundgehäuse. Robuste Konstruktion mit Wabenmuster sorgt für hohe Stabilität und adäquate Sicherheit für hochwertige Funktions-Baugruppen. Integrierte Befestigungsdome für Platinen oder Montageplatten.
Montage/Einbau: rationelle Bestückung der Bodenplatte außerhalb des Gehäuses. Anschließend erfolgt die Montage der Bodenplatte mit samt der Elektronikeinheit im COMMUNITEC-Grundgehäuse (separater Artikel). Besonders montage- und servicefreundlich: gute Zugänglichkeit der vormontierten Bauteile - von oben durch die Öffnung für die „Abdeckung Griffmulde“ und/oder von vorne.
Lieferumfang 1 Bodenplatte
C3602807
BodenplatteProdukt Ihrem Warenkorb hinzugefügt
verkehrsweiß RAL 9016
188x150x5mm
C3602808
Bodenplatte
Passend für die COMMUNITEC S & M Grundgehäuse. Robuste Konstruktion mit Wabenmuster sorgt für hohe Stabilität und adäquate Sicherheit für hochwertige Funktions-Baugruppen. Integrierte Befestigungsdome für Platinen oder Montageplatten.
Montage/Einbau: rationelle Bestückung der Bodenplatte außerhalb des Gehäuses. Anschließend erfolgt die Montage der Bodenplatte mit samt der Elektronikeinheit im COMMUNITEC-Grundgehäuse (separater Artikel). Besonders montage- und servicefreundlich: gute Zugänglichkeit der vormontierten Bauteile - von oben durch die Öffnung für die „Abdeckung Griffmulde“ und/oder von vorne.
Lieferumfang 1 Bodenplatte
C3602808
BodenplatteProdukt Ihrem Warenkorb hinzugefügt
anthrazitgrau RAL 7016
188x150x5mm
Zubehör "Schrauben"
A0325060
Selbstformende Schraube 2,5 x 6 mm (T8)
Selbstformende Schraube mit Torx-Antrieb T8. Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
A0325060
Selbstformende Schraube 2,5 x 6 mm (T8)Produkt Ihrem Warenkorb hinzugefügt
Produktoptionen für C3602407
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos
- Kfm. Daten
Breite
284 mm
Tiefe
68 mm
Höhe
244 mm
Platinenlänge Oberteil
245 mm
Platinenbreite Oberteil
175 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 1.083 KB
- AutoCAD DWG-Format 3.976 KB
- AutoCAD DXF-Format 15.368 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 1.057 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00029562.x_t 12.747 KB
- 00029562.step 25.442 KB
- 00029562.sat 32.044 KB
Gewicht/1 Stück
385 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Deutschland
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für C3602407 und vergessen Sie nicht, ein Angebot anzufordern!
