Des boitiers au design plat
Les boitiers DIATEC, d’apparence très plaisante, sautent aux yeux dans l‘environnement immédiat, tant chez soi à la maison que dans le monde du travail – une mise en valeur idéale pour les composants de communication et de réseau.
- un design moderne et de faible hauteur pour les applications de table et murales

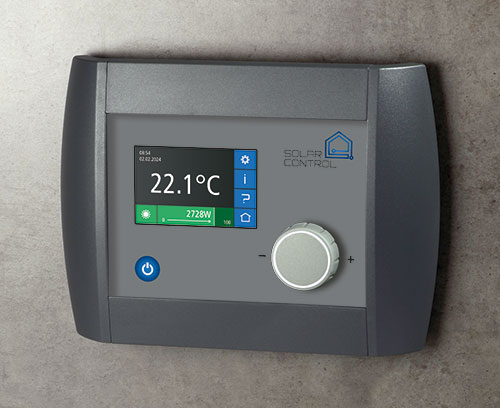

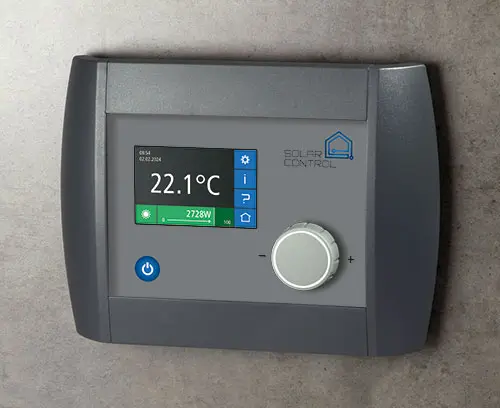

- interface centrale pour les claviers à membrane, écrans tactiles, afficheurs, etc.

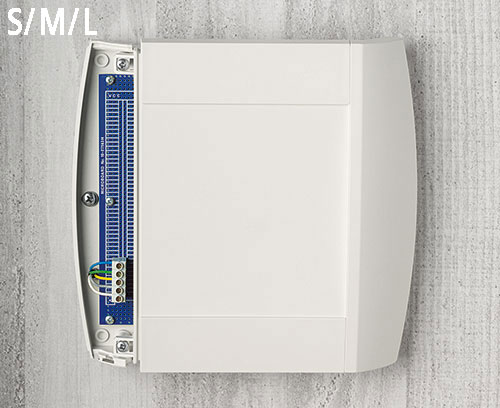

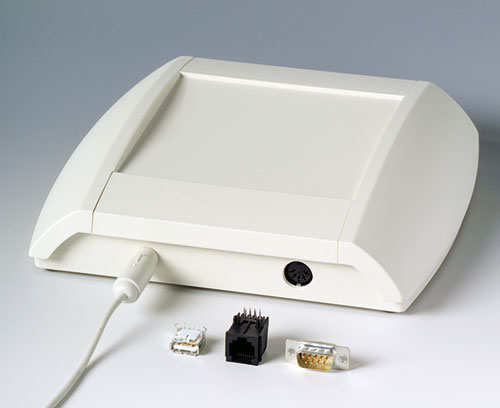

- espace protégé pour interfaces, passe-câbles à vis, connecteurs, etc.

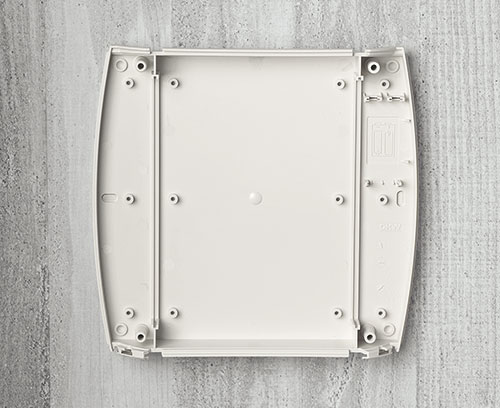

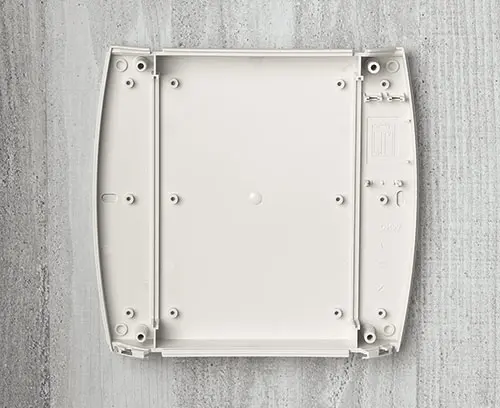

- fixation aisée au mur et dissimulée grâce aux trous oblongs, ou encore fixation du boitier par les coins

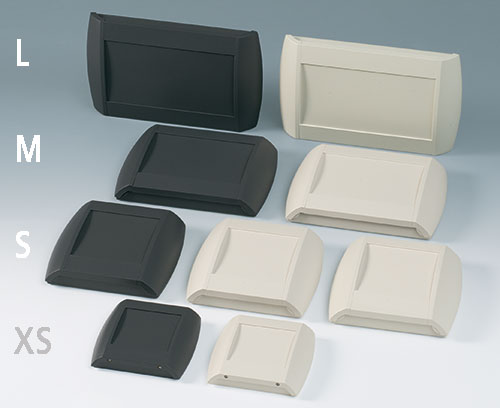

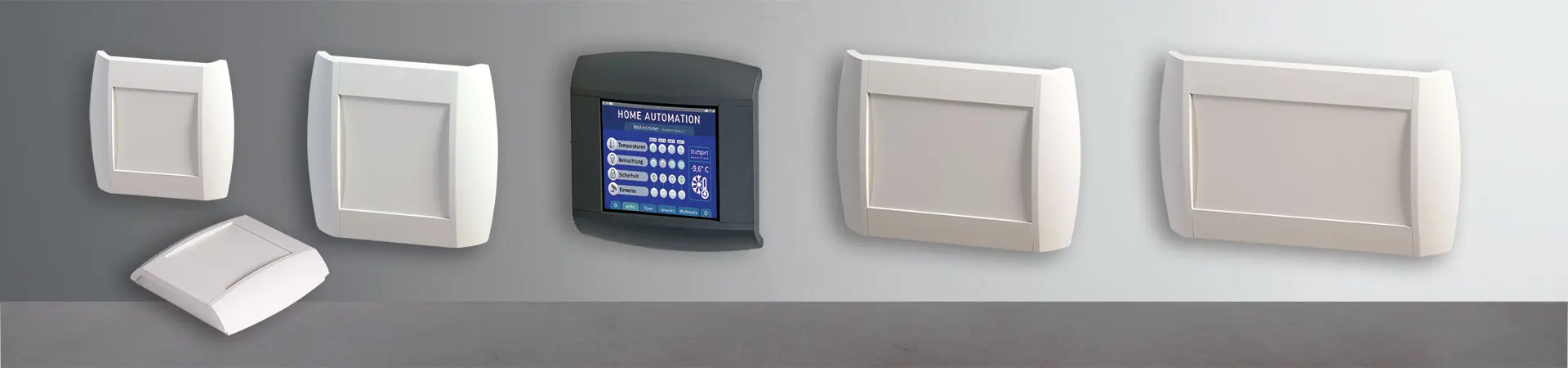

- 4 tailles, 2 coloris

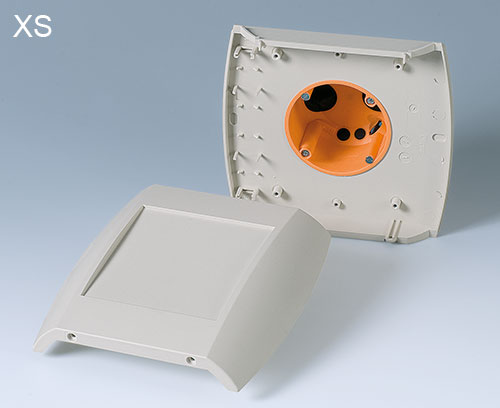

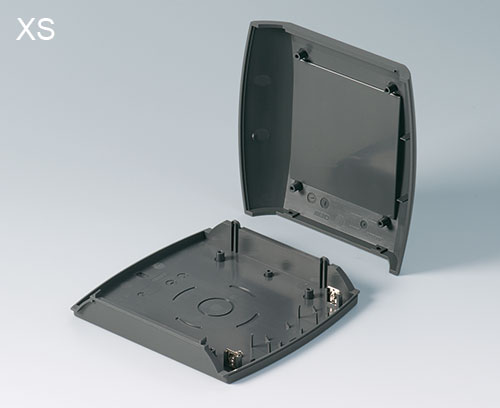

- DIATEC XS : boitier en deux pièces vissées dont une partie supérieure et une partie inférieure, compartiment piles intégré pour deux piles AA, contour préformé dans la partie inférieure pour prise encastrable sous crépi

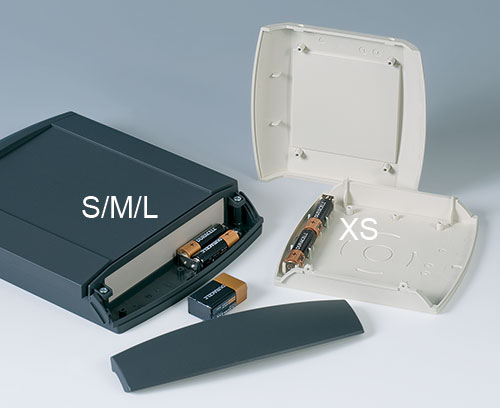

- DIATEC S, M, L : boitier en quatre pièces comprenant les parties supérieure et inférieure ainsi que deux obturateurs pour recouvrir la partie vissée du boitier ; le cas échéant, les deux obturateurs encliquetés pourront être bloqués de manière à empêcher un accès non autorisé ; compartiment piles intégré pour deux piles rondes AA ou une pile plate 9 V

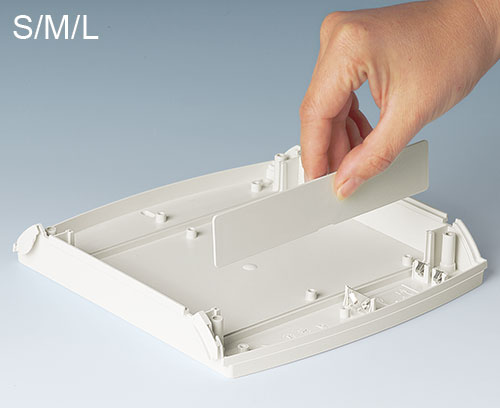

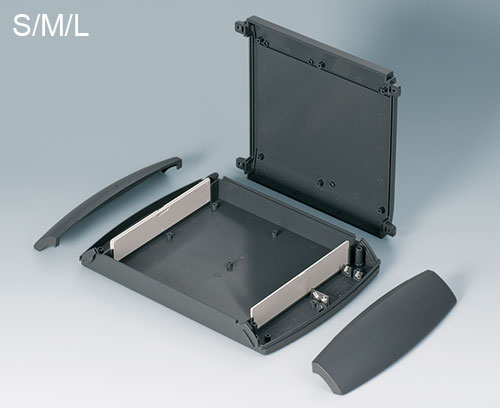

- des plaques enfichables séparées permettent de subdiviser l‘espace interne, par ex. pour empêcher tout contact avec la partie électronique lors d’un changement des piles (accessoires pour S, M, L)
- degré de protection IP 40

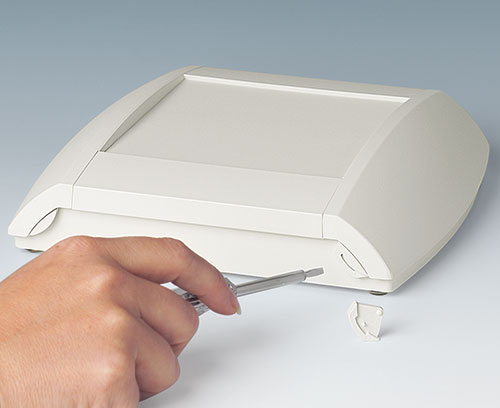

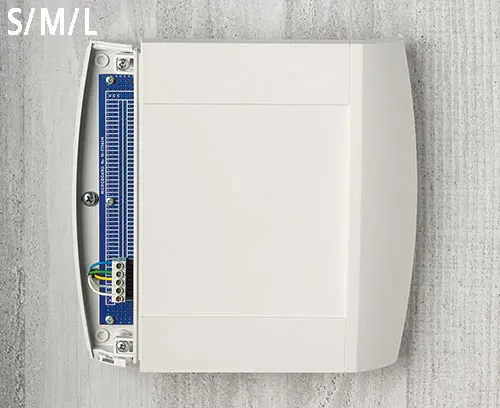

- obturateurs amovibles, un avantage pour les opérations de câblage ou le changement des piles (S, M, L)
- des bossages de fixation pour circuits imprimés et composants à incorporer
Domaines d‘application
Périphériques d'ordinateurs et techniques informatiques, IoT/IIoT, systèmes de saisie de données au poste de travail, interphonie et systèmes de surveillance, contrôle d'accès, technique de mesure et de régulation, technique médicale et de laboratoire, etc.
A9092107
DIATEC XS
Boitier en deux parties. La partie inférieure peut être installée directement au mur, la partie supérieure est alors vissée par le haut ou par le bas. Zone des éléments de commande en creux pour la protection du clavier à membrane. Bossages de fixation dans la partie inférieure et supérieure. Compartiment piles intégré pour deux piles AA.
Fourniture Parties supérieure et inférieure, jeu de montage
A9092107
DIATEC XSProduit ajouté à votre panier
gris blanc RAL 9002
150x37x155mm
A9092108
DIATEC XS
Boitier en deux parties. La partie inférieure peut être installée directement au mur, la partie supérieure est alors vissée par le haut ou par le bas. Zone des éléments de commande en creux pour la protection du clavier à membrane. Bossages de fixation dans la partie inférieure et supérieure. Compartiment piles intégré pour deux piles AA.
Fourniture Parties supérieure et inférieure, jeu de montage
A9092108
DIATEC XSProduit ajouté à votre panier
lava
150x37x155mm
A9093107
DIATEC S
Boitier en 4 parties. La partie inférieure peut être fixé directement au mur, la partie supérieure serait vissée par l'avant et après le boitier serait fermé par 2 obturateurs latéraux. Il est également possible de bloquer la fixation par encliquetage de manière à empêcher un accès non autorisé. Partie en creux pour la protection de clavier. Bossages de fixation dans les parties supérieures et inférieures. Support intégré pour 2 x AA / 1 x 9 V.
Fourniture Parties supérieure et inférieure, obturateurs latéraux droit ou gauche, 2 éléments de blocage incl., jeu de montage
A9093107
DIATEC SProduit ajouté à votre panier
gris blanc RAL 9002
210x48x200mm
A9093108
DIATEC S
Boitier en 4 parties. La partie inférieure peut être fixé directement au mur, la partie supérieure serait vissée par l'avant et après le boitier serait fermé par 2 obturateurs latéraux. Il est également possible de bloquer la fixation par encliquetage de manière à empêcher un accès non autorisé. Partie en creux pour la protection de clavier. Bossages de fixation dans les parties supérieures et inférieures. Support intégré pour 2 x AA / 1 x 9 V.
Fourniture Parties supérieure et inférieure, obturateurs latéraux droit ou gauche, 2 éléments de blocage incl., jeu de montage
A9093108
DIATEC SProduit ajouté à votre panier
lava
210x48x200mm
A9094107
DIATEC M
Boitier en 4 parties. La partie inférieure peut être fixé directement au mur, la partie supérieure serait vissée par l'avant et après le boitier serait fermé par 2 obturateurs latéraux. Il est également possible de bloquer la fixation par encliquetage de manière à empêcher un accès non autorisé. Partie en creux pour la protection de clavier. Bossages de fixation dans les parties supérieures et inférieures. Support intégré pour 2 x AA / 1 x 9 V.
Fourniture Parties supérieure et inférieure, obturateurs latéraux droit ou gauche, 2 éléments de blocage incl., jeu de montage
A9094107
DIATEC MProduit ajouté à votre panier
gris blanc RAL 9002
270x48x200mm
A9094108
DIATEC M
Boitier en 4 parties. La partie inférieure peut être fixé directement au mur, la partie supérieure serait vissée par l'avant et après le boitier serait fermé par 2 obturateurs latéraux. Il est également possible de bloquer la fixation par encliquetage de manière à empêcher un accès non autorisé. Partie en creux pour la protection de clavier. Bossages de fixation dans les parties supérieures et inférieures. Support intégré pour 2 x AA / 1 x 9 V.
Fourniture Parties supérieure et inférieure, obturateurs latéraux droit ou gauche, 2 éléments de blocage incl., jeu de montage
A9094108
DIATEC MProduit ajouté à votre panier
lava
270x48x200mm
A9095107
DIATEC L
Boitier en quatre parties. La partie inférieure peut être installée directement au mur ; la partie supérieure se visse par le haut, et pour fermer le boitier, utiliser ensuite les deux obturateurs latéraux. Le cas échéant, les obturateurs encliquetés pourront être bloqués de manière à empêcher un accès non autorisé. Zone des éléments de commande en creux pour la protection du clavier à membrane. Bossages de fixation dans la partie inférieure et supérieure. Compartiment piles intégré pour deux piles AA / 1 x 9 V. Le cas échéant, le clapet S (couvercle à charnière) pourra être fixé au choix à droite ou à gauche pour recouvrir partiellement (d’un côté) la zone avec les éléments de dialogue.
Fourniture Parties supérieure et inférieure, obturateur de gauche, obturateur de droite avec deux éléments de blocage, jeu de montage
A9095107
DIATEC LProduit ajouté à votre panier
gris blanc RAL 9002
330x48x200mm
A9095108
DIATEC L
Boitier en quatre parties. La partie inférieure peut être installée directement au mur ; la partie supérieure se visse par le haut, et pour fermer le boitier, utiliser ensuite les deux obturateurs latéraux. Le cas échéant, les obturateurs encliquetés pourront être bloqués de manière à empêcher un accès non autorisé. Zone des éléments de commande en creux pour la protection du clavier à membrane. Bossages de fixation dans la partie inférieure et supérieure. Compartiment piles intégré pour deux piles AA / 1 x 9 V. Le cas échéant, le clapet S (couvercle à charnière) pourra être fixé au choix à droite ou à gauche pour recouvrir partiellement (d’un côté) la zone avec les éléments de dialogue.
Fourniture Parties supérieure et inférieure, obturateur de gauche, obturateur de droite avec deux éléments de blocage, jeu de montage
A9095108
DIATEC LProduit ajouté à votre panier
lava
330x48x200mm
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)Produit ajouté à votre panier
A9160003
Raccords de pile, 1 x 9 V (PP3)
Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).
Utilisation : pour pile plate 9 V (PP3).
Fourniture 1 contact à fiches
A9160003
Raccords de pile, 1 x 9 V (PP3)Produit ajouté à votre panier
A9190002
Ressorts de contact, 2xN/2xAA/2xAAA
Pour contacter les piles.
Utilisation ART-CASE : applicable uniquement pour socle (pour 2 x AA).
Utilisation ART-CASE : applicable uniquement pour socle (pour 2 x AA).
Fourniture 1 contact double, 2 contacts simples
A9190002
Ressorts de contact, 2xN/2xAA/2xAAAProduit ajouté à votre panier
étamé
A9190015
Ressorts de contact, 2 x AA
Pour contacter les piles. Correspondent à la norme DIN EN 60601. Ce modèle empêche d'introduire les piles dans le mauvais sens et exclut tout court-circuit!
Fourniture 1 contact simple plus, 1 contact simple moins
A9190015
Ressorts de contact, 2 x AAProduit ajouté à votre panier
nickelé
A9194007
Plaque enfichable
La plaque enfichable peut être utiliser comme division ou séparation de la zone intérieure, p. ex. comme protection contre le contact quand on échange des piles. 2 barrettes de guidage inclus dans chaque boitier.
Fourniture 1 plaque enfichable
A9194007
Plaque enfichableProduit ajouté à votre panier
gris blanc RAL 9002
156x30x3mm
A9207150
Pieds anti-glissant 6,5 x 2 mm
Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.
Fourniture 2 pieds en caoutchouc
A9207150
Pieds anti-glissant 6,5 x 2 mmProduit ajouté à votre panier
A9212330
Pieds anti-glissant 12 x 3,5 mm
Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.
Fourniture 2 pieds en caoutchouc
A9212330
Pieds anti-glissant 12 x 3,5 mmProduit ajouté à votre panier
B1360048
Jeu de support mural
Construction en deux parties. Pour l'avoir, on visse l'adaptateur avec la partie inférieure. Des sacs préformés rendent possible d'encliqueter chaque boitier rapide et certain sur le support mural.
Fourniture 1 support murale, 1 adaptateur 58 x 124 mm, jeu de montage
B1360048
Jeu de support muralProduit ajouté à votre panier
gris silex RAL 7032
Options de personnalisation pour Diatec
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
