A9093108 DIATEC S

A9093108

DIATEC S

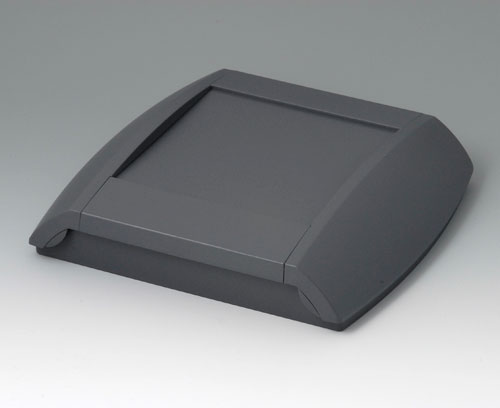

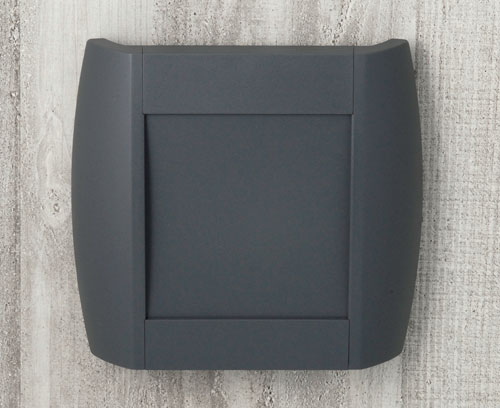

Boitier en 4 parties. La partie inférieure peut être fixé directement au mur, la partie supérieure serait vissée par l'avant et après le boitier serait fermé par 2 obturateurs latéraux. Il est également possible de bloquer la fixation par encliquetage de manière à empêcher un accès non autorisé. Partie en creux pour la protection de clavier. Bossages de fixation dans les parties supérieures et inférieures. Support intégré pour 2 x AA / 1 x 9 V.

Fourniture

Parties supérieure et inférieure, obturateurs latéraux droit ou gauche, 2 éléments de blocage incl., jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "piles"

A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

Fermer

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier
A9190002 Ressorts de contact, 2xN/2xAA/2xAAA

A9190002

Ressorts de contact, 2xN/2xAA/2xAAA Pour contacter les piles.
Utilisation ART-CASE : applicable uniquement pour socle (pour 2 x AA).

Fourniture 1 contact double, 2 contacts simples

Fermer

A9190002

Ressorts de contact, 2xN/2xAA/2xAAA
Produit ajouté à votre panier
Acier
étamé

Accessoires "protection"

A9193122 Couvercle à charnière S, L

A9193122

Couvercle à charnière S, L Clapet pour recouvrir en partie la zone avec les éléments de dialogue du DIATEC S ou pour recouvrir partiellement (d’un côté) la zone avec les éléments de dialogue du DIATEC L. 2 alésages de fixation de ø 4,2 mm nécessaires.

Fourniture 1 couvercle à charnière, jeu de montage

Fermer

A9193122

Couvercle à charnière S, L
Produit ajouté à votre panier
PC (UL 94 V-0)
translucide
A9193128 Couvercle à charnière S, L

A9193128

Couvercle à charnière S, L Clapet pour recouvrir en partie la zone avec les éléments de dialogue du DIATEC S ou pour recouvrir partiellement (d’un côté) la zone avec les éléments de dialogue du DIATEC L. 2 alésages de fixation de ø 4,2 mm nécessaires.

Fourniture 1 couvercle à charnière, jeu de montage

Fermer

A9193128

Couvercle à charnière S, L
Produit ajouté à votre panier
ABS (UL 94 HB)
lava
A9193132 Couvercle à charnière S, L

A9193132

Couvercle à charnière S, L Clapet pour recouvrir en partie la zone avec les éléments de dialogue du DIATEC S ou pour recouvrir partiellement (d’un côté) la zone avec les éléments de dialogue du DIATEC L. 2 alésages de fixation de ø 4,2 mm nécessaires.

Fourniture 1 couvercle à charnière, jeu de montage

Fermer

A9193132

Couvercle à charnière S, L
Produit ajouté à votre panier
PC (UL 94 V-0)
clair
A9194007 Plaque enfichable

A9194007

Plaque enfichable La plaque enfichable peut être utiliser comme division ou séparation de la zone intérieure, p. ex. comme protection contre le contact quand on échange des piles. 2 barrettes de guidage inclus dans chaque boitier.

Fourniture 1 plaque enfichable

Fermer

A9194007

Plaque enfichable
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
156x30x3mm

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9212330 Pieds anti-glissant 12 x 3,5 mm

A9212330

Pieds anti-glissant 12 x 3,5 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9212330

Pieds anti-glissant 12 x 3,5 mm
Produit ajouté à votre panier
transparent

Options de produit pour A9093108

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations

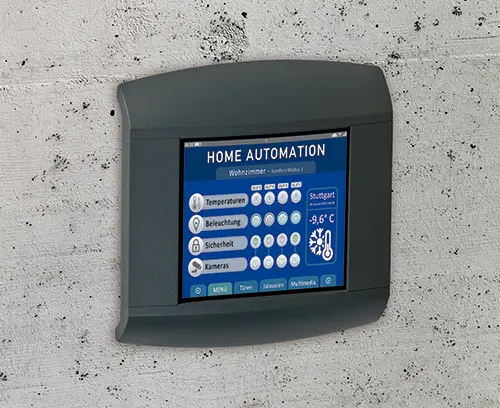

  • Ex. d'applications
  • Données commerciales
Degré de protection
Couleur
lava
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
210 mm
Hauteur
48 mm
Profondeur
200 mm
Long. circuit imprimé,
partie inférieure
120 mm
Larg. circuit imprimé,
partie inférieure
180 mm
Long. circuit imprimé,
partie supérieure
120 mm
Long. circuit imprimé,
partie supérieure
180 mm
Longueur clavier
127,6 mm
Largeur clavier
119,7 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Instruction de montage (partie)

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
330 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
