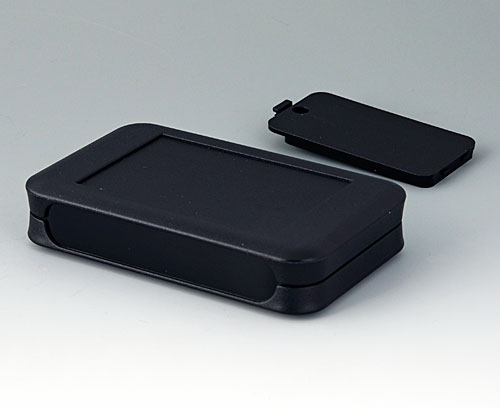

A9052219 SOFT-CASE L

A9052219

SOFT-CASE L

Einzigartige Gehäusekonstruktion mit "Breiten-Orientierung" im Taschenformat. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeit für Platinen im Ober- und Unterteil. Zwischenring für mehr Einbauhöhe als Zubehör. Hinweis: IR-Funktion nur ohne Zwischenring/mit Zwischenring aus PMMA möglich.

Ausführung

Mit Batteriefach für 2 x AA, von außen zugänglich

Lieferumfang

Ober- und Unterteil, Batteriefachdeckel, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Zwischenring"

A9152011 Zwischenring L

A9152011

Zwischenring L Edle Ausstattungsvariante im Metallic-Look bzw. -Touch (RoHS konform). 3 mm mehr Einbauhöhe. Leicht zu handhaben: Einfach zwischen Unter- und Oberteil einsetzen und das Gehäuse verschrauben.

Lieferumfang 1 Zwischenring

schließen

A9152011

Zwischenring L
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
matt verchromt
76x120x21mm
A9152017 Zwischenring L

A9152017

Zwischenring L Für 3 mm mehr Einbauhöhe. Leicht zu handhaben: Einfach zwischen Unter- und Oberteil einsetzen und das Gehäuse verschrauben. Individuelle Farbwahl und Designs auf Anfrage.

Lieferumfang 1 Zwischenring

schließen

A9152017

Zwischenring L
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
76x120x21mm
A9152018 Zwischenring L

A9152018

Zwischenring L Für 3 mm mehr Einbauhöhe. Leicht zu handhaben: Einfach zwischen Unter- und Oberteil einsetzen und das Gehäuse verschrauben. Individuelle Farbwahl und Designs auf Anfrage.

Lieferumfang 1 Zwischenring

schließen

A9152018

Zwischenring L
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
lava
76x120x21mm
A9152118 Zwischenring L

A9152118

Zwischenring L Für 3 mm mehr Einbauhöhe. Dient ferner als Dichtring bei Gehäuseausführungen ohne Batteriefach. Leicht zu handhaben: Einfach zwischen Unter- und Oberteil einsetzen und das Gehäuse verschrauben.

Lieferumfang 1 Zwischenring

schließen

A9152118

Zwischenring L
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)
vulkan
76x120x21mm
A9152219 Zwischenring L

A9152219

Zwischenring L Für 3 mm mehr Einbauhöhe. Leicht zu handhaben: Einfach zwischen Unter- und Oberteil einsetzen und das Gehäuse verschrauben. Hinweis: IR-Funktion nur mit Gehäuse aus PMMA möglich.

Lieferumfang 1 Zwischenring

schließen

A9152219

Zwischenring L
Produkt Ihrem Warenkorb hinzugefügt
PMMA (IR) (UL 94 HB)
schwarz RAL 9005
76x120x21mm

Zubehör "Batterie"

A9152010 Kontaktfedern-Set, 2/4 x AA

A9152010

Kontaktfedern-Set, 2/4 x AA Zum Kontaktieren der Batterien.

Lieferumfang 1 Doppelkontakt, 2 Einfachkontakte

schließen

A9152010

Kontaktfedern-Set, 2/4 x AA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt

Zubehör "Wand/Halter"

A9152049 Combi-Clip

A9152049

Combi-Clip Dient als Ansteckclip und / oder Wandhalter. Montage längs- oder breitenorientiert (Größe S nur längsorientiert). Für einen Batteriewechsel lässt sich der Ansteckclip kurzerhand entnehmen. Zwei Aufnahmebohrungen Durchmesser 4,2 sind erforderlich.

Lieferumfang 1 Set

schließen

A9152049

Combi-Clip
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
45x27mm

Zubehör "Tragen"

A9100001 Ringöse

A9100001

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 3 mm, Aufnahmebohrung ø 4 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100001

Ringöse
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
A9152049 Combi-Clip

A9152049

Combi-Clip Dient als Ansteckclip und / oder Wandhalter. Montage längs- oder breitenorientiert (Größe S nur längsorientiert). Für einen Batteriewechsel lässt sich der Ansteckclip kurzerhand entnehmen. Zwei Aufnahmebohrungen Durchmesser 4,2 sind erforderlich.

Lieferumfang 1 Set

schließen

A9152049

Combi-Clip
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
45x27mm

Zubehör "Schrauben"

A0304031 Selbstformende Schraube 2,2 x 5 mm (PZ1)

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9152059 Aufstellbügel

A9152059

Aufstellbügel Ermöglicht ergonomisch günstige Ablesewinkel, Schenkellänge 40 mm. Montage längs- oder breitenorientiert (Größe S nur längsorientiert). Zwei Aufnahmebohrungen Durchmesser 4,2 sind erforderlich.

Lieferumfang 1 Aufstellbügel, Montage-Set

schließen

A9152059

Aufstellbügel
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005

Produktoptionen für A9052219

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
Farbe
schwarz RAL 9005
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
73 mm
Breite
117 mm
Höhe
24 mm
Platinenlänge Unterteil
23 mm
Platinenbreite Unterteil
108 mm
Platinenlänge Oberteil
63 mm
Platinenbreite Oberteil
108 mm
Folienlänge
51,5 mm
Folienbreite
77,5 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
81 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
