A9168037

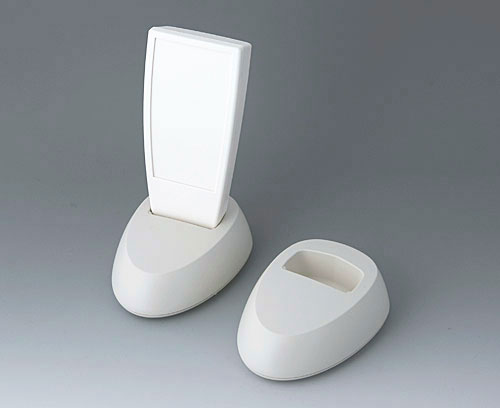

Sockel XL

Standsockel für die formschöne und praktische Verwahrung von SMART-CASE XL mit interner Stromversorgung. Kontaktierung mit Kontaktstiften und Federkontakten für automatisches Laden von Akkus möglich (sep. Artikel, Bohrungen notwendig, vorgeformte Zentrierungen vorhanden). Dome für Platinenbefestigung und rückwärtige Zugentlastung.

Lieferumfang

Unter- und Oberteil, Gummifüße, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für A9168037

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Systemkomponenten zum Komplettieren

A9068107 SMART-CASE XL, Ausf. I

A9068107

SMART-CASE XL, Ausf. I Dreiteilige Gehäusekonstruktion mit Schraubverbindung, Batteriefachdeckel gerastet. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil.

Ausführung Mit Batteriefach für 2 Mignon-Zellen (AA) mit 1,5 V oder 1 x 9 V-Flachbatterie (PP3)

Lieferumfang Ober- und Unterteil, Batteriefachdeckel, Montage-Set

A9068107

SMART-CASE XL, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
168x74,4x35,4mm
A9068117 SMART-CASE XL, Ausf. II

A9068117

SMART-CASE XL, Ausf. II Zweiteilige Gehäusekonstruktion mit Schraubverbindung ohne Batteriefach. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil.

Ausführung Ohne Batteriefach

Lieferumfang Ober- und Unterteil, Montage-Set

A9068117

SMART-CASE XL, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
168x74,4x35,4mm
,

Zubehör

A9166004 Zugentlastungs-Set

A9166004

Zugentlastungs-Set Zur Zugentlastung kabelgebundener Anwendungen. Montage im Gehäuse oder Sockel.

Lieferumfang 2 vorgeformte Zugentlastungsschellen, 2 selbstformende Schrauben

A9166004

Zugentlastungs-Set
Produkt Ihrem Warenkorb hinzugefügt

vulkan
A9193032 Federkontakt

A9193032

Federkontakt Federkontakt, rund mit Kugelspitze und Bund zur Übertragung von Ladestrom. Bohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Anlöten einer Litze an die starre Mantelfäche oder Printmontage. Belastbar bis 3 A. 1,5 mm Hub, 0,3 N. Geringster Übergangswiderstand.

Lieferumfang 1 Federkontakt

A9193032

Federkontakt
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für A9168037

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Platinenlänge Unterteil
123 mm
Platinenbreite Unterteil
88 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
96 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A9168037 und vergessen Sie nicht, ein Angebot anzufordern!
