A9067209

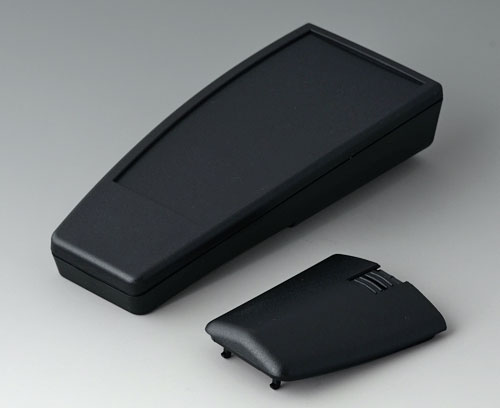

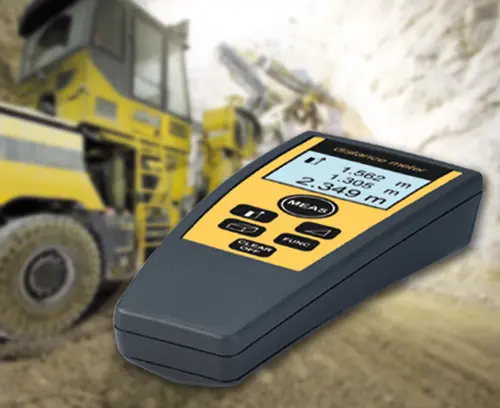

SMART-CASE L, Ausf. I

Dreiteilige Gehäusekonstruktion mit Schraubverbindung, Batteriefachdeckel gerastet. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil. Polierte Frontfläche für optimalen Wirkungsgrad bei Infrarot-Anwendungen.

Ausführung

Mit Batteriefach für 2 Mignon-Zellen mit 1,5V (AA) oder 1 x 9V-Flachbatterie (PP3)

Lieferumfang

Ober- und Unterteil, Batteriefachdeckel, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für A9067209

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Batterie"

A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt
A9190002 Kontaktfedern-Set, 2xN/2xAA/2xAAA

A9190002

Kontaktfedern-Set, 2xN/2xAA/2xAAA Zum Kontaktieren der Batterien.
Hinweis Verwendung ART-CASE: Nur bei Sockel einsetzbar (zum Kontaktieren 2 x AA).

Lieferumfang 1 Doppelkontakt, 2 Einfachkontakte

A9190002

Kontaktfedern-Set, 2xN/2xAA/2xAAA
Produkt Ihrem Warenkorb hinzugefügt

verzinnt
A9190003 Kontaktfedern-Set, 2xN/2xAA/2xAAA

A9190003

Kontaktfedern-Set, 2xN/2xAA/2xAAA Zum Kontaktieren der Batterien.

Lieferumfang 1 Doppelkontakt, 2 Einfachkontakte

A9190003

Kontaktfedern-Set, 2xN/2xAA/2xAAA
Produkt Ihrem Warenkorb hinzugefügt

vernickelt

Zubehör "Sockel"

A9166004 Zugentlastungs-Set

A9166004

Zugentlastungs-Set Zur Zugentlastung kabelgebundener Anwendungen. Montage im Gehäuse oder Sockel.

Lieferumfang 2 vorgeformte Zugentlastungsschellen, 2 selbstformende Schrauben

A9166004

Zugentlastungs-Set
Produkt Ihrem Warenkorb hinzugefügt

vulkan

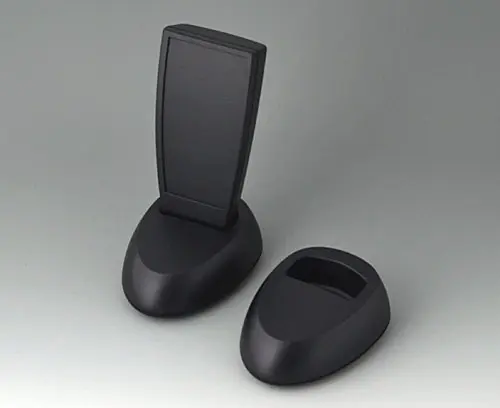

A9167039 Sockel L

A9167039

Sockel L Standsockel für die formschöne und praktische Verwahrung von SMART-CASE L mit interner Stromversorgung. Kontaktierung mit Kontaktstiften und Federkontakten für automatisches Laden von Akkus möglich (sep. Artikel, Bohrungen notwendig, vorgeformte Zentrierungen vorhanden, nur SMART-CASE L ohne Batteriefach). Dome für Platinenbefestigung und rückwärtige Zugentlastung.

Lieferumfang Unter- und Oberteil, Gummifüße, Montage-Set

A9167039

Sockel L
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005

Zubehör "Wand/Halter"

A9167005 Klebefolie L

A9167005

Klebefolie L Zur selbstklebenden Montage der Halter. Doppelseitige Klebefolie mit Schaumstoffträger.

Lieferumfang 1 Stück

A9167005

Klebefolie L
Produkt Ihrem Warenkorb hinzugefügt
A9167029 Halteklammer

A9167029

Halteklammer Spezielle Halteklammer zur Verwahrung an Rohren bis Ø 32 mm oder entsprechenden Aufhängungen. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.

Lieferumfang 1 Halteklammer, Montage-Set

A9167029

Halteklammer
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
A9167309 Halter L

A9167309

Halter L Spezieller Halter für SMART-CASE L zur sicheren Aufbewahrung kabelgebundener oder drahtloser Fernbedienungen. Die Befestigung erfolgt an der Wand oder sonstigen Untergründen durch handelsübliche Schrauben mit Kopfdurchmesser 5,3 - 8,2 mm. Die rückseitige Kontur ermöglicht auch die Aufnahme von SMART-CASE L mit Ansteckclip.

Lieferumfang 1 Halter

A9167309

Halter L
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005

Zubehör "Tragen"

A9167019 Ansteckclip

A9167019

Ansteckclip Konstruktion: Spezieller Ansteckclip für SMART-CASE M, L und XL. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.

Lieferumfang 1 Ansteckclip, Montage-Set

A9167019

Ansteckclip
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005

Zubehör "Schrauben"

A0304031 Selbstformende Schraube 2,2 x 5 mm (PZ1)

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für A9067209

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Unterteil

Oberteil
Schutzart
Farbe
schwarz RAL 9005
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
140 mm
Breite
62,7 mm
Höhe
30,5 mm
Platinenlänge Unterteil
60 mm
Platinenbreite Unterteil
51 mm
Platinenlänge Oberteil
66 mm
Platinenbreite Oberteil
51 mm
Folienlänge
103,5 mm
Folienbreite
51,2 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Externes Zubehör - verschiedenes

Gewicht/1 Stück
80 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A9067209 und vergessen Sie nicht, ein Angebot anzufordern!
