SMART-CASE L, Ausf. V

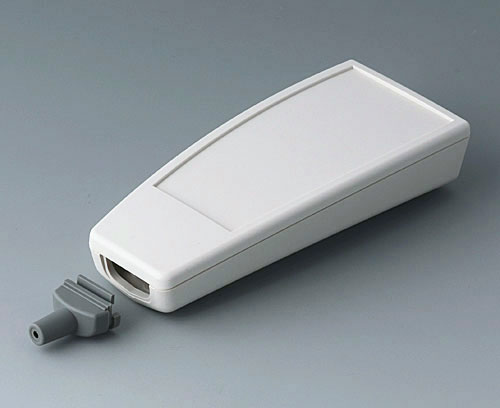

Dreiteilige Gehäusekonstruktion mit Kabeltülle. Tülle einfach zum Einstecken, passend für Rundkabel. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil.

Ausführung

Ohne Batteriefach, Unterteil mit Kabeltülle (3,4 - 4,2 mm)

Lieferumfang

Ober- und Unterteil, Kabeltülle, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für A9067147

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Schutz"

A9166004 Zugentlastungs-Set

A9166004

Zugentlastungs-Set Zur Zugentlastung kabelgebundener Anwendungen. Montage im Gehäuse oder Sockel.

Lieferumfang 2 vorgeformte Zugentlastungsschellen, 2 selbstformende Schrauben

A9166004

Zugentlastungs-Set
Produkt Ihrem Warenkorb hinzugefügt

vulkan
A9167002 Dichtung L

A9167002

Dichtung L Verwendung: Zur Erhöhung der Schutzart. Für die Ausführungen II bis V.

Lieferumfang 1 Dichtungs-Set

A9167002

Dichtung L
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Wand/Halter"

A9167005 Klebefolie L

A9167005

Klebefolie L Zur selbstklebenden Montage der Halter. Doppelseitige Klebefolie mit Schaumstoffträger.

Lieferumfang 1 Stück

A9167005

Klebefolie L
Produkt Ihrem Warenkorb hinzugefügt
A9167027 Halteklammer

A9167027

Halteklammer Spezielle Halteklammer zur Verwahrung an Rohren bis Ø 32 mm oder entsprechenden Aufhängungen. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.

Lieferumfang 1 Halteklammer, Montage-Set

A9167027

Halteklammer
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
A9167307 Halter L

A9167307

Halter L Spezieller Halter für SMART-CASE L zur sicheren Aufbewahrung kabelgebundener oder drahtloser Fernbedienungen. Die Befestigung erfolgt an der Wand oder sonstigen Untergründen durch handelsübliche Schrauben mit Kopfdurchmesser 5,3 - 8,2 mm. Die rückseitige Kontur ermöglicht auch die Aufnahme von SMART-CASE L mit Ansteckclip.

Lieferumfang 1 Halter

A9167307

Halter L
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Zubehör "Tragen"

A9167017 Ansteckclip

A9167017

Ansteckclip Konstruktion: Spezieller Ansteckclip für SMART-CASE M, L & XL. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.

Lieferumfang 1 Ansteckclip, Montage-Set

A9167017

Ansteckclip
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Zubehör "Schrauben"

A0304031 Selbstformende Schraube 2,2 x 5 mm (PZ1)

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für A9067147

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Gehäuse

Kabeltülle
Schutzart

Erforderliches Zubehör: Dichtung,
Farbe
Gehäuse grauweiß RAL 9002,
Kabeltülle vulkan
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
140 mm
Breite
62,7 mm
Höhe
30,5 mm
Platinenlänge Unterteil
89 mm
Platinenbreite Unterteil
51 mm
Platinenlänge Oberteil
117 mm
Platinenbreite Oberteil
51 mm
Folienlänge
103,5 mm
Folienbreite
51,2 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
65 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A9067147 und vergessen Sie nicht, ein Angebot anzufordern!
