A9067117 SMART-CASE L, Ausf. II
Scroll

A9067117

SMART-CASE L, Ausf. II

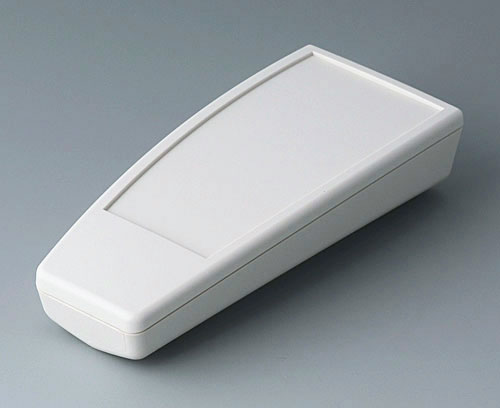

Zweiteilige Gehäusekonstruktion mit Schraubverbindung ohne Batteriefach. Vertieft liegende Fläche für Folientastaturen. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil.

Ausführung

Ohne Batteriefach

Lieferumfang

Ober- und Unterteil, Montage-Set

2D PDF Zeichnung
3D PDF
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für A9067117

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Sockel"

A9166004 Zugentlastungs-Set

A9166004

Zugentlastungs-Set Zur Zugentlastung kabelgebundener Anwendungen. Montage im Gehäuse oder Sockel.

Lieferumfang 2 vorgeformte Zugentlastungsschellen, 2 selbstformende Schrauben

schließen

A9166004

Zugentlastungs-Set
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
A9167037 Sockel L

A9167037

Sockel L Standsockel für die formschöne und praktische Verwahrung von SMART-CASE L mit interner Stromversorgung. Kontaktierung mit Kontaktstiften und Federkontakten für automatisches Laden von Akkus möglich (sep. Artikel, Bohrungen notwendig, vorgeformte Zentrierungen vorhanden). Dome für Platinenbefestigung und rückwärtige Zugentlastung.

Lieferumfang Unter- und Oberteil, Gummifüße, Montage-Set

schließen

A9167037

Sockel L
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A9193032 Federkontakt

A9193032

Federkontakt Federkontakt, rund mit Kugelspitze und Bund zur Übertragung von Ladestrom. Bohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Anlöten einer Litze an die starre Mantelfäche oder Printmontage. Belastbar bis 3 A. 1,5 mm Hub, 0,3 N. Geringster Übergangswiderstand.

Lieferumfang 1 Federkontakt

schließen

A9193032

Federkontakt
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Schutz"

A9167002 Dichtung L

A9167002

Dichtung L Verwendung: Zur Erhöhung der Schutzart. Für die Ausführungen II bis V.

Lieferumfang 1 Dichtungs-Set

schließen

A9167002

Dichtung L
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Wand/Halter"

A9167005 Klebefolie L

A9167005

Klebefolie L Zur selbstklebenden Montage der Halter. Doppelseitige Klebefolie mit Schaumstoffträger.

Lieferumfang 1 Stück

schließen

A9167005

Klebefolie L
Produkt Ihrem Warenkorb hinzugefügt
A9167027 Halteklammer

A9167027

Halteklammer Spezielle Halteklammer zur Verwahrung an Rohren bis Ø 32 mm oder entsprechenden Aufhängungen. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.

Lieferumfang 1 Halteklammer, Montage-Set

schließen

A9167027

Halteklammer
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
grauweiß RAL 9002
A9167307 Halter L

A9167307

Halter L Spezieller Halter für SMART-CASE L zur sicheren Aufbewahrung kabelgebundener oder drahtloser Fernbedienungen. Die Befestigung erfolgt an der Wand oder sonstigen Untergründen durch handelsübliche Schrauben mit Kopfdurchmesser 5,3 - 8,2 mm. Die rückseitige Kontur ermöglicht auch die Aufnahme von SMART-CASE L mit Ansteckclip.

Lieferumfang 1 Halter

schließen

A9167307

Halter L
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002

Zubehör "Tragen"

A9100002 Ringöse

A9100002

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100002

Ringöse
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
A9167017 Ansteckclip

A9167017

Ansteckclip Konstruktion: Spezieller Ansteckclip für SMART-CASE M, L & XL. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.

Lieferumfang 1 Ansteckclip, Montage-Set

schließen

A9167017

Ansteckclip
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
grauweiß RAL 9002

Zubehör "Schrauben"

A0304031 Selbstformende Schraube 2,2 x 5 mm (PZ1)

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9193030 Kontaktstift

A9193030

Kontaktstift Kontaktstift, rund mit flachem Flansch zur Übertragung von Ladestrom. Stufenbohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Einlöten einer Litze in die Innenbohrung. Belastbar bis 15 A. Geringster Übergangswiderstand.

Lieferumfang 1 Kontaktstift

schließen

A9193030

Kontaktstift
Produkt Ihrem Warenkorb hinzugefügt
vergoldet

Produktoptionen für A9067117

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Anwendungsbeispiele
  • Kaufmännische Daten
Material
ABS (UL 94 HB)
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtung, IP 40
Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
140 mm
Breite
62,7 mm
Höhe
30,5 mm
Platinenlänge Unterteil
89 mm
Platinenbreite Unterteil
51 mm
Platinenlänge Oberteil
117 mm
Platinenbreite Oberteil
51 mm
Folienlänge
103,5 mm
Folienbreite
51,2 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
66 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
