A9066319

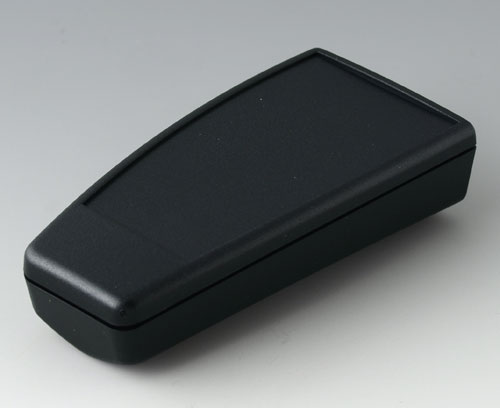

SMART-CASE M, Ausf. VI

Zweiteiliges, ergonomisches Handgehäuse mit frontseitiger Rastung und Verschraubung.Vertieft liegende Fläche für Folientastaturen auf der Gehäuseoberseite. Befestigungsmöglichkeiten für Platinen in Ober- und Unterteil.

Ausführung

Oberteil mit vertieft liegendem Bedienfeld

Lieferumfang

Ober- und Unterteil, 1 selbstformende Schraube

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Sockel"

AltText

A9166004

Zugentlastungs-Set Zur Zugentlastung kabelgebundener Anwendungen. Montage im Gehäuse oder Sockel.

Lieferumfang 2 vorgeformte Zugentlastungsschellen, 2 selbstformende Schrauben

schließen

A9166004

Zugentlastungs-Set
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
AltText

A9166039

Sockel M Standsockel für die formschöne und praktische Verwahrung von SMART-CASE M mit interner Stromversorgung. Kontaktierung mit Kontaktstiften und Federkontakten für automatisches Laden von Akkus möglich (sep. Artikel, Bohrungen notwendig, vorgeformte Zentrierungen vorhanden). Dome für Platinenbefestigung und rückwärtige Zugentlastung.

Lieferumfang Unter- und Oberteil, Gummifüße, Montage-Set

schließen

A9166039

Sockel M
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
AltText

A9193032

Federkontakt Federkontakt, rund mit Kugelspitze und Bund zur Übertragung von Ladestrom. Bohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Anlöten einer Litze an die starre Mantelfäche oder Printmontage. Belastbar bis 3 A. 1,5 mm Hub, 0,3 N. Geringster Übergangswiderstand.

Lieferumfang 1 Federkontakt

schließen

A9193032

Federkontakt
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Wand/Halter"

AltText

A9166005

Klebefolie M Zur selbstklebenden Montage der Halter. Doppelseitige Klebefolie mit Schaumstoffträger.

Lieferumfang 1 Stück

schließen

A9166005

Klebefolie M
Produkt Ihrem Warenkorb hinzugefügt
AltText

A9166309

Halter M Spezieller Halter für SMART-CASE M zur sicheren Aufbewahrung kabelgebundener oder drahtloser Fernbedienungen. Die Befestigung erfolgt an der Wand oder sonstigen Untergründen durch handelsübliche Schrauben mit Kopfdurchmesser 5,3 - 8,2 mm. Die rückseitige Kontur ermöglicht auch die Aufnahme von SMART-CASE M mit Ansteckclip.

Lieferumfang 1 Halter

schließen

A9166309

Halter M
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
schwarz RAL 9005
AltText

A9167029

Halteklammer Spezielle Halteklammer zur Verwahrung an Rohren bis Ø 32 mm oder entsprechenden Aufhängungen. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.

Lieferumfang 1 Halteklammer, Montage-Set

schließen

A9167029

Halteklammer
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
schwarz RAL 9005

Zubehör "Tragen"

AltText

A9100001

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 3 mm, Aufnahmebohrung ø 4 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100001

Ringöse
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
AltText

A9167019

Ansteckclip Konstruktion: Spezieller Ansteckclip für SMART-CASE M, L und XL. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.

Lieferumfang 1 Ansteckclip, Montage-Set

schließen

A9167019

Ansteckclip
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
schwarz RAL 9005

Zubehör "Schrauben"

AltText

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

AltText

A9193030

Kontaktstift Kontaktstift, rund mit flachem Flansch zur Übertragung von Ladestrom. Stufenbohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Einlöten einer Litze in die Innenbohrung. Belastbar bis 15 A. Geringster Übergangswiderstand.

Lieferumfang 1 Kontaktstift

schließen

A9193030

Kontaktstift
Produkt Ihrem Warenkorb hinzugefügt
vergoldet

Produktoptionen für A9066319

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
Farbe
schwarz RAL 9005
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
96 mm
Breite
47 mm
Höhe
24 mm
Platinenlänge Unterteil
58 mm
Platinenbreite Unterteil
38 mm
Platinenlänge Oberteil
61 mm
Platinenbreite Oberteil
40 mm
Folienlänge
74,6 mm
Folienbreite
40,3 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
30 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
