B5403317 SLIM-CASE M, Ausf. VI

B5403317

SLIM-CASE M, Ausf. VI

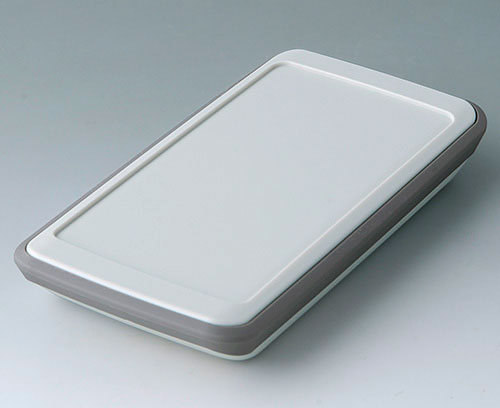

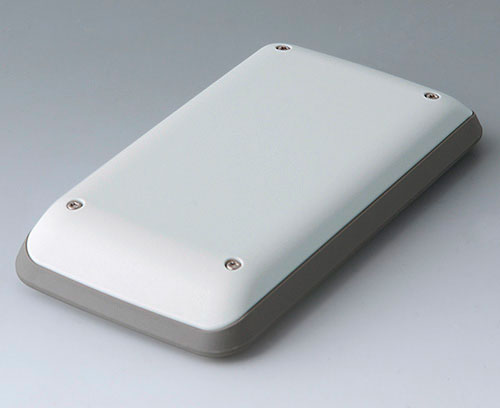

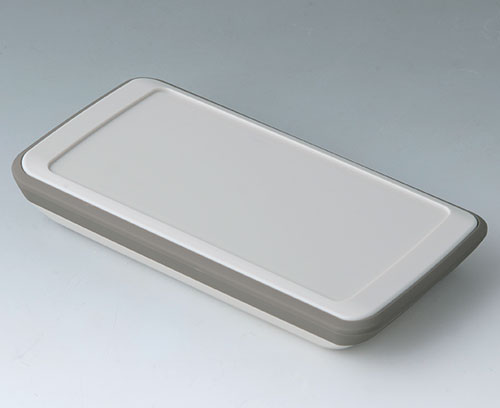

3-teiliges Handgehäuse mit TPE-Zwischenring in kompaktem Design mit großer Bedienfläche bis zu 4" (10 cm). Angenehm griffige Haptik durch seitlich gerundete Gehäusekonturen und Zwischenring aus TPE, der zudem als Stoßschutz und Dichtring für Schutzart IP 54 dient. Vertieftes Bedienfeld für den Einsatz einer konturgetreuen, transparenten Frontscheibe (Zubehör; Montage mit separater Klebefolie) oder zum Schutz einer individuellen Folientastatur. Schraubdome für Platinen in Ober- und Unterteil.

Hinweis
Die aufgeführten Produktoptionen beziehen sich auf die Modifikation von Ober- und Unterteil des Gehäuses. Modifikation des TPE-Zwischenrings ist nicht möglich.

Ausführung

Mit TPE-Zwischenring und Bedienfeld 1,6 mm vertieft

Lieferumfang

Ober- und Unterteil, TPE-Zwischenring, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Schutz"

B5503201 Frontscheibe M

B5503201

Frontscheibe M Die konturgetreue Frontscheibe schützt darunter liegende Displays. Mit den abgerundeten Längsseiten bleibt die handschmeichelnde Formgebung des Gehäuses gewahrt. Passend für SLIM-CASE M mit vertieftem Bedienfeld 1,6 mm (Ausf. III und VI). Befestigung mit Klebefolie (Zubehör).
Auf Anfrage individuell von hinten bedruckt, abgestimmt auf Ihren sichtbaren Displayausschnitt sowie zur Abdeckung der Klebefolie.

Lieferumfang 1 Frontscheibe

schließen

B5503201

Frontscheibe M
Produkt Ihrem Warenkorb hinzugefügt
PC
transparent
125,3x63,5x1,3mm
B5503300 Klebefolie M

B5503300

Klebefolie M Zur sicheren Montage der Frontscheibe auf dem Oberteil.

Lieferumfang 1 Klebefolie

schließen

B5503300

Klebefolie M
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0325060 Selbstformende Schraube 2,5 x 6 mm (T8)

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8) Selbstformende Schraube mit Torx-Antrieb T8. Zur Befestigung von Leiter- und Montageplatten bzw. zur Gehäusemontage.

Lieferumfang 1 selbstformende Schraube

schließen

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8)
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl
A0399T08 Torx Schraubendreher T8

A0399T08

Torx Schraubendreher T8 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T8. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T08

Torx Schraubendreher T8
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B5403317

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
ASA+PC-FR (UL 94 V-0)
Unter- und Oberteil
SEBS (TPE)
Zwischenring
Schutzart
Farbe
Unter- und Oberteil grauweiß RAL 9002,
Zwischenring vulkan
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
148 mm
Breite
74 mm
Höhe
22 mm
Platinenlänge Unterteil
126 mm
Platinenbreite Unterteil
64 mm
Platinenlänge Oberteil
130 mm
Platinenbreite Oberteil
64 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
78 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
