B5403307 SLIM-CASE M, Ausf. III

B5403307

SLIM-CASE M, Ausf. III

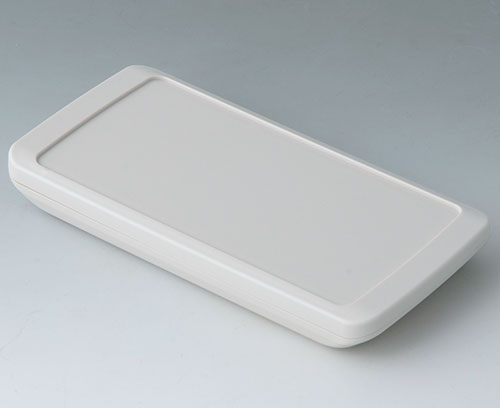

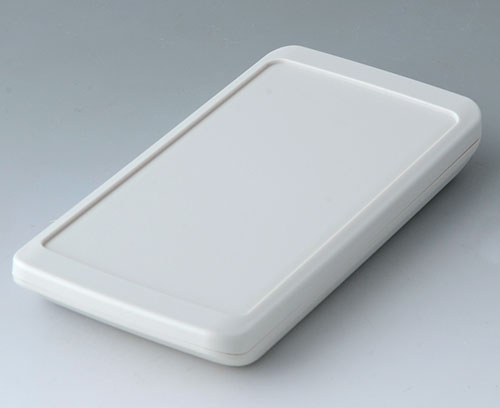

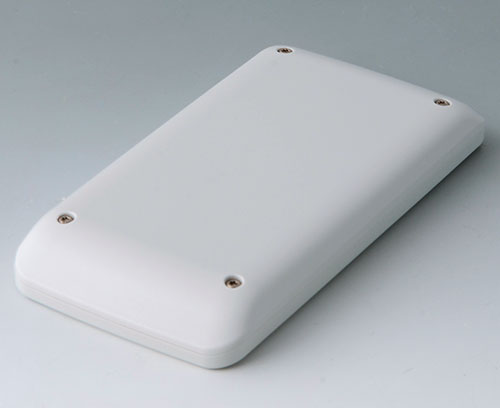

2-teiliges Handgehäuse in flachem Design mit großer Bedienfläche bis zu 4" (10 cm). Seitlich gerundete Gehäusekonturen - liegt angenehm in der Hand und ist sicher zu bedienen. Vertieftes Bedienfeld für den Einsatz einer konturgetreuen, transparenten Frontscheibe (Zubehör; Montage mit separater Klebefolie) oder zum Schutz einer individuellen Folientastatur. Schraubdome für Platinen in Ober- und Unterteil. Dichtung für IP 65 als Zubehör.

Ausführung

Bedienfeld 1,6 mm vertieft

Lieferumfang

Ober- und Unterteil, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Schutz"

B5503039 Dichtung M

B5503039

Dichtung M Zur Erhöhung der Schutzart bei SLIM-CASE M Gehäusen ohne TPE-Zwischenring (Ausf. I-III).

Lieferumfang 1 Dichtung

schließen

B5503039

Dichtung M
Produkt Ihrem Warenkorb hinzugefügt
B5503201 Frontscheibe M

B5503201

Frontscheibe M Die konturgetreue Frontscheibe schützt darunter liegende Displays. Mit den abgerundeten Längsseiten bleibt die handschmeichelnde Formgebung des Gehäuses gewahrt. Passend für SLIM-CASE M mit vertieftem Bedienfeld 1,6 mm (Ausf. III und VI). Befestigung mit Klebefolie (Zubehör).
Auf Anfrage individuell von hinten bedruckt, abgestimmt auf Ihren sichtbaren Displayausschnitt sowie zur Abdeckung der Klebefolie.

Lieferumfang 1 Frontscheibe

schließen

B5503201

Frontscheibe M
Produkt Ihrem Warenkorb hinzugefügt
PC
transparent
125,3x63,5x1,3mm
B5503300 Klebefolie M

B5503300

Klebefolie M Zur sicheren Montage der Frontscheibe auf dem Oberteil.

Lieferumfang 1 Klebefolie

schließen

B5503300

Klebefolie M
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0325060 Selbstformende Schraube 2,5 x 6 mm (T8)

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8) Selbstformende Schraube mit Torx-Antrieb T8. Zur Befestigung von Leiter- und Montageplatten bzw. zur Gehäusemontage.

Lieferumfang 1 selbstformende Schraube

schließen

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8)
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl
A0399T08 Torx Schraubendreher T8

A0399T08

Torx Schraubendreher T8 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T8. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T08

Torx Schraubendreher T8
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B5403307

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtung, IP 40
Farbe
grauweiß RAL 9002
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
148 mm
Breite
74 mm
Höhe
19 mm
Platinenlänge Unterteil
126 mm
Platinenbreite Unterteil
64 mm
Platinenlänge Oberteil
130 mm
Platinenbreite Oberteil
64 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
63 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
