B5403107 SLIM-CASE M, Ausf. I

B5403107

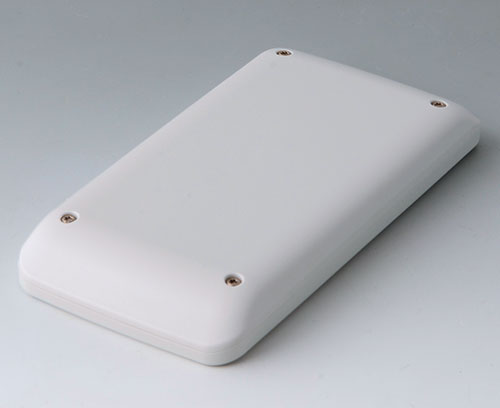

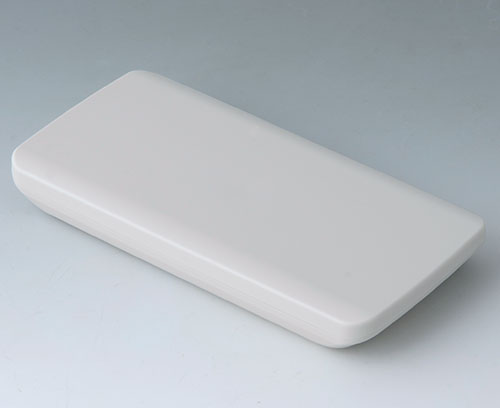

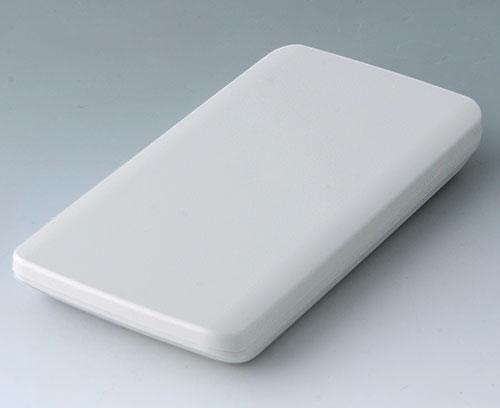

SLIM-CASE M, Ausf. I

2-teiliges Handgehäuse in flachem Design mit großer Bedienfläche bis zu 4" (10 cm). Seitlich gerundete Gehäusekonturen - liegt angenehm in der Hand und ist sicher zu bedienen. Plane Bedienfläche für individuelle Gestaltung und Anordnung von Bedien- und Anzeigeelementen aller Art. Schraubdome für Platinen in Ober- und Unterteil. Dichtung für IP 65 als Zubehör.

Ausführung

Plane Bedienfläche

Lieferumfang

Ober- und Unterteil, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Schutz"

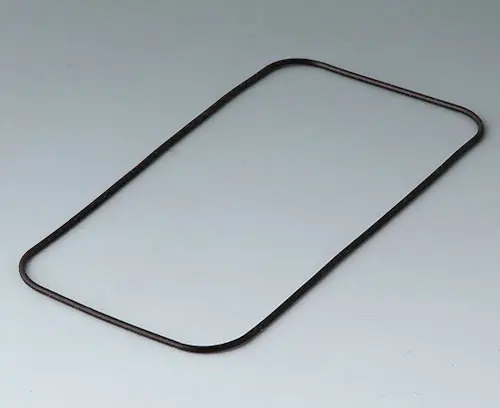

B5503039 Dichtung M

B5503039

Dichtung M Zur Erhöhung der Schutzart bei SLIM-CASE M Gehäusen ohne TPE-Zwischenring (Ausf. I-III).

Lieferumfang 1 Dichtung

schließen

B5503039

Dichtung M
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0325060 Selbstformende Schraube 2,5 x 6 mm (T8)

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8) Selbstformende Schraube mit Torx-Antrieb T8. Zur Befestigung von Leiter- und Montageplatten bzw. zur Gehäusemontage.

Lieferumfang 1 selbstformende Schraube

schließen

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8)
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl

Zubehör

A0399T08 Torx Schraubendreher T8

A0399T08

Torx Schraubendreher T8 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T8. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T08

Torx Schraubendreher T8
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B5403107

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtung, IP 40
Farbe
grauweiß RAL 9002
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
148 mm
Breite
74 mm
Höhe
19 mm
Platinenlänge Unterteil
126 mm
Platinenbreite Unterteil
64 mm
Platinenlänge Oberteil
130 mm
Platinenbreite Oberteil
64 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
69 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
