A9056207

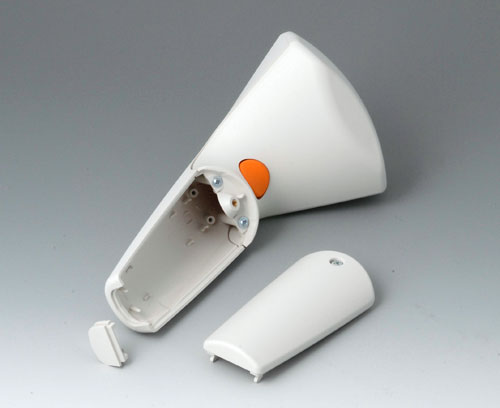

SENSO-CASE M

Gehäuse für ergonomische Einhandbedienung. Vertieft liegende Fläche für Bedien- und Anzeigeelemente. Befestigungsdome für Platinen im Oberteil. Platz für 9 V-Flachbatterie oder Batteriefach 2 x AA (Zubehör). Kabeltülle (Zubehör) alternativ einsetzbar. Ausstattung: mit einpoligem Schließer (max. 28 V/100 mA).

Lieferumfang

Ober- und Unterteil, Formteil, Batteriefachdeckel, Schließer-Set mit Anschlusskabel, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für A9056207

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Batterie"

A9156001 Batteriehalter, 2 x AA

A9156001

Batteriehalter, 2 x AA Für 2 x 1,5 V Mignon-Zellen (AA). Kontakte passend für den Drucknopfanschluss (sep. Zubehör).

Lieferumfang 1 Batteriehalter

A9156001

Batteriehalter, 2 x AA
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
A9156002 Druckknopfanschluss, 1 x 9 V (PP3)

A9156002

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Mit Schutzgehäuse. Kabelabgang seitlich. Kabellänge ca. 152 mm. Durchmesser der Kontakte = 5,7 / 5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3) oder den Batteriehalter A9156001.

Lieferumfang 1 Druckknopfanschluss

A9156002

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt
A9156003 Batteriehalter, 1 x 9 V (PP3)

A9156003

Batteriehalter, 1 x 9 V (PP3) Für 1 x 9 V-Flachbatterie (PP3).

Lieferumfang 1 Batteriehalter, 2 selbstformende Schrauben

A9156003

Batteriehalter, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt

vernickelt

Zubehör "Schutz"

A9166004 Zugentlastungs-Set

A9166004

Zugentlastungs-Set Zur Zugentlastung kabelgebundener Anwendungen. Montage im Gehäuse oder Sockel.

Lieferumfang 2 vorgeformte Zugentlastungsschellen, 2 selbstformende Schrauben

A9166004

Zugentlastungs-Set
Produkt Ihrem Warenkorb hinzugefügt

vulkan
A9166101 Kabeltülle, 5,0 - 5,9

A9166101

Kabeltülle, 5,0 - 5,9 Die steckbare Kabeltülle bildet einen formschönen Anschluss bei kabelgebundenen Anwendungen. Verwendung: Für Kabel Ø 5,0 - 5,9 mm.

Lieferumfang 1 Kabeltülle

A9166101

Kabeltülle, 5,0 - 5,9
Produkt Ihrem Warenkorb hinzugefügt

vulkan
A9166131 Kabeltülle, 4,2 - 5,0

A9166131

Kabeltülle, 4,2 - 5,0 Die steckbare Kabeltülle bildet einen formschönen Anschluss bei kabelgebundenen Anwendungen. Verwendung: Für Kabel Ø 4,2 - 5,0 mm.

Lieferumfang 1 Kabeltülle

A9166131

Kabeltülle, 4,2 - 5,0
Produkt Ihrem Warenkorb hinzugefügt

vulkan
A9166161 Kabeltülle, 3,4 - 4,2

A9166161

Kabeltülle, 3,4 - 4,2 Die steckbare Kabeltülle bildet einen formschönen Anschluss bei kabelgebundenen Anwendungen. Verwendung: Für Kabel Ø 3,4 - 4,2 mm.

Lieferumfang 1 Kabeltülle

A9166161

Kabeltülle, 3,4 - 4,2
Produkt Ihrem Warenkorb hinzugefügt

vulkan

Zubehör "Wand/Halter"

A9156005 Klebefolie

A9156005

Klebefolie Zur selbstklebenden Montage der Halter. Doppelseitige Klebefolie mit Schaumstoffträger.

Lieferumfang 1 Stück

A9156005

Klebefolie
Produkt Ihrem Warenkorb hinzugefügt
A9156307 Halter

A9156307

Halter Spezieller Halter für SENSO-CASE zur sicheren Aufbewahrung kabelgebundener oder drahtloser Geräte. Die Befestigung erfolgt an der Wand oder sonstigen Untergründen durch handelsübliche Schrauben oder mittels Klebefolie (sep. Artikel).

Lieferumfang 1 Halter

A9156307

Halter
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Zubehör "Tragen"

A9100002 Ringöse

A9100002

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.

Lieferumfang 1 Ringöse

A9100002

Ringöse
Produkt Ihrem Warenkorb hinzugefügt

vulkan

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für A9056207

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Schutzart
Farbe
Gehäuse grauweiß RAL 9002,
Schließerkappe orange
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
180 mm
Breite
86 mm
Höhe
45 mm
Platinenlänge Oberteil
74 mm
Platinenbreite Oberteil
74 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
97 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A9056207 und vergessen Sie nicht, ein Angebot anzufordern!
