C2162402 Gehäuseschale 160, mit Feder

C2162402

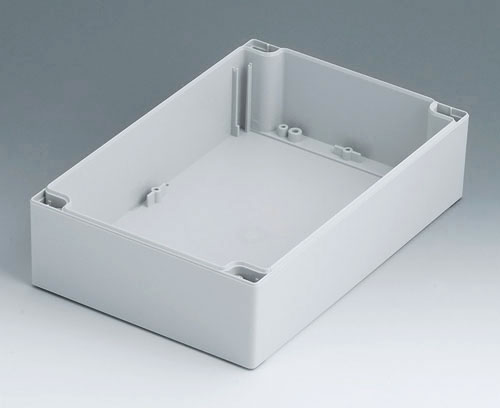

Gehäuseschale 160, mit Feder

Gehäuseschale mit Gewinde und Befestigungstürme als Einzelteil. Variabel als Ober- und Unterteil verwendbar. Verschraubung außerhalb des Dichtbereichs. Vertiefung von ca. 0,8 mm für den Einsatz von Folientastaturen. Für 1 Gehäuse benötigen Sie je 1 Feder- und 1 Dichtungsteil.

Lieferumfang

1 Gehäuseschale mit Feder

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Systemkomponenten zum Komplettieren

C1162402 Gehäuseschale 160, mit Dichtung

C1162402

Gehäuseschale 160, mit Dichtung Gehäuseschale mit Gewinde und Befestigungstürme als Einzelteil. Variabel als Ober- und Unterteil verwendbar. Verschraubung außerhalb des Dichtbereichs. Vertiefung von ca. 0,8 mm für den Einsatz von Folientastaturen. Für 1 Gehäuse benötigen Sie je 1 Feder- und 1 Dichtungsteil.

Lieferumfang 1 Gehäuseschale mit Dichtung

schließen

C1162402

Gehäuseschale 160, mit Dichtung
Produkt Ihrer Liste hinzugefügt
PC (UL 94 HB)
lichtgrau RAL 7035
240x160x30mm
C2299001 Montage-Set

C2299001

Montage-Set Je 4 Schrauben zur Gehäusemontage und Platinenbefestigung.

Lieferumfang 1 Montage-Set

schließen

C2299001

Montage-Set
Produkt Ihrer Liste hinzugefügt
C3162402 Gehäuseschale 160, mit Dichtung

C3162402

Gehäuseschale 160, mit Dichtung Gehäuseschale mit Gewinde und Befestigungstürme als Einzelteil. Variabel als Ober- und Unterteil verwendbar. Verschraubung außerhalb des Dichtbereichs. Vertiefung von ca. 0,8 mm für den Einsatz von Folientastaturen. Für 1 Gehäuse benötigen Sie je 1 Feder- und 1 Dichtungsteil.

Lieferumfang 1 Gehäuseschale mit Dichtung

schließen

C3162402

Gehäuseschale 160, mit Dichtung
Produkt Ihrer Liste hinzugefügt
PC (UL 94 HB)
lichtgrau RAL 7035
240x160x60mm

Zubehör zum Komplettieren

C2201601 Abdeckstreifen 160, ohne Aussparung

C2201601

Abdeckstreifen 160, ohne Aussparung Einfach zum Einrasten am Gehäuse-Ober- und Unterteil (2 Stück erforderlich).

Lieferumfang 1 Abdeckstreifen ohne Aussparung für oben

schließen

C2201601

Abdeckstreifen 160, ohne Aussparung
Produkt Ihrer Liste hinzugefügt
PC (UL 94 HB)
lichtgrau RAL 7035
C2204162 Abdeckstreifen 160

C2204162

Abdeckstreifen 160 Alternativ zu der Standardversion in lichtgrau. Einfach zum Einrasten am Gehäuse-Ober- und Unterteil. Abdeckstreifen für das Unterteil mit Aussparungen für die Gehäusefüße/Plombierstifte.

Lieferumfang 2 Abdeckstreifen oben, 2 Abdeckstreifen unten

schließen

C2204162

Abdeckstreifen 160
Produkt Ihrer Liste hinzugefügt
PC (UL 94 HB)
silbergrau RAL 7001
C2204164 Abdeckstreifen 160

C2204164

Abdeckstreifen 160 Alternativ zu der Standardversion in lichtgrau. Einfach zum Einrasten am Gehäuse-Ober- und Unterteil. Abdeckstreifen für das Unterteil mit Aussparungen für die Gehäusefüße/Plombierstifte.

Lieferumfang 2 Abdeckstreifen oben, 2 Abdeckstreifen unten

schließen

C2204164

Abdeckstreifen 160
Produkt Ihrer Liste hinzugefügt
PC (UL 94 HB)
rot RAL 3020
C2204165 Abdeckstreifen 160

C2204165

Abdeckstreifen 160 Alternativ zu der Standardversion in lichtgrau. Einfach zum Einrasten am Gehäuse-Ober- und Unterteil. Abdeckstreifen für das Unterteil mit Aussparungen für die Gehäusefüße/Plombierstifte.

Lieferumfang 2 Abdeckstreifen oben, 2 Abdeckstreifen unten

schließen

C2204165

Abdeckstreifen 160
Produkt Ihrer Liste hinzugefügt
PC (UL 94 HB)
gelb RAL 1023
C2204166 Abdeckstreifen 160

C2204166

Abdeckstreifen 160 Alternativ zu der Standardversion in lichtgrau. Einfach zum Einrasten am Gehäuse-Ober- und Unterteil. Abdeckstreifen für das Unterteil mit Aussparungen für die Gehäusefüße/Plombierstifte.

Lieferumfang 2 Abdeckstreifen oben, 2 Abdeckstreifen unten

schließen

C2204166

Abdeckstreifen 160
Produkt Ihrer Liste hinzugefügt
PC (UL 94 HB)
grün RAL 6024
C2204167 Abdeckstreifen 160

C2204167

Abdeckstreifen 160 Alternativ zu der Standardversion in lichtgrau. Einfach zum Einrasten am Gehäuse-Ober- und Unterteil. Abdeckstreifen für das Unterteil mit Aussparungen für die Gehäusefüße/Plombierstifte.

Lieferumfang 2 Abdeckstreifen oben, 2 Abdeckstreifen unten

schließen

C2204167

Abdeckstreifen 160
Produkt Ihrer Liste hinzugefügt
PC (UL 94 HB)
blau RAL 5017
C2211601 Abdeckstreifen 160, mit Aussparung

C2211601

Abdeckstreifen 160, mit Aussparung Einfach zum Einrasten am Gehäuse-Ober- und Unterteil. Abdeckstreifen für das Unterteil mit Aussparungen für die Gehäusefüße/Plombierstifte (2 Stück erforderlich).

Lieferumfang 1 Abdeckstreifen mit Aussparung für unten

schließen

C2211601

Abdeckstreifen 160, mit Aussparung
Produkt Ihrer Liste hinzugefügt
PC (UL 94 HB)
lichtgrau RAL 7035

Zubehör "Schutz"

C2299040 Plombierstift

C2299040

Plombierstift Zum Sichern von Gehäusen vor unberechtigtem Zugriff.

Lieferumfang 1 Plombierstift

schließen

C2299040

Plombierstift
Produkt Ihrer Liste hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
C2299046 Plombiersatz für 160 breit

C2299046

Plombiersatz für 160 breit Zum Sichern von Gehäusen vor unberechtigtem Zugriff.

Lieferumfang 4 Plombierstifte, 2 Abdeckstreifen mit Aussparung

schließen

C2299046

Plombiersatz für 160 breit
Produkt Ihrer Liste hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
C2306917 Druckausgleichselement M6x0,75

C2306917

Druckausgleichselement M6x0,75 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 6,5 L/min - 0,25 bar; 16,5 L/min - 1 bar.
Wassereintrittspunkt > 6 bar.
Temperaturbereich -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

schließen

C2306917

Druckausgleichselement M6x0,75
Produkt Ihrer Liste hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
IP 56
C2310917 Druckausgleichselement M10x1

C2310917

Druckausgleichselement M10x1 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Wassereintrittspunkt > 6 bar.
Temperaturbereich -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

schließen

C2310917

Druckausgleichselement M10x1
Produkt Ihrer Liste hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
IP 56
C2320137

C2320137

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Fester Sitz, sobald das Kabel etwas nach hinten gezogen wird. Halogenfrei. Geeignet für Wandstärken von 1 - 4 mm und für Kabelddurchmesser von 8 - 13 mm. Einsatztemperaturen von -40°C bis +100°C. Aufnahmebohrung ø 20,5 mm.

Lieferumfang 1 Kabeldurchführung

schließen

C2320137

Kabeldurchführung
Produkt Ihrer Liste hinzugefügt
EPDM
lichtgrau RAL 7035
IP 67

Zubehör "Wand/Halter"

C2204168 Befestigungsteile für DIN-Schienen

C2204168

Befestigungsteile für DIN-Schienen Zur Befestigung der Gehäuse auf einer DIN-Schiene nach DIN EN 60715 TH35. Für ROBUST-BOX 160 breit.

Lieferumfang 2 Stück, Montage-Set

schließen

C2204168

Befestigungsteile für DIN-Schienen
Produkt Ihrer Liste hinzugefügt
PA 6
lichtgrau RAL 7035
C2299028 Befestigungslaschen

C2299028

Befestigungslaschen Für eine außen liegende Wandbefestigung. Sie können wahlweise oben/unten oder seitlich angebracht werden.

Lieferumfang 4 Stück inkl. Befestigungselemente

schließen

C2299028

Befestigungslaschen
Produkt Ihrer Liste hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
C2299031 Deckelsicherung

C2299031

Deckelsicherung Zur Sicherung des Deckels beim Öffnen des Gehäuses. Die Deckelsicherung kann wahlweise rechts, links, oben oder unten angeschlagen werden. Nicht geeignet für die Größen 200x300 und 240x360 mm.

Lieferumfang 2 Befestigungselemente

schließen

C2299031

Deckelsicherung
Produkt Ihrer Liste hinzugefügt
PP
naturfarben
C2299088 Scharnier

C2299088

Scharnier Für Gehäuse: 120, 160, 200 und 240 mm lang bzw. breit. Nachträgliche Bearbeitung (Bohrungen) an den Gehäusen ist erforderlich.

Lieferumfang 2 komplette Scharniere

schließen

C2299088

Scharnier
Produkt Ihrer Liste hinzugefügt
PA 6
lichtgrau RAL 7035

Zubehör "Schrauben"

Zubehör

C2299018 Gehäusefüße

C2299018

Gehäusefüße Bei Verwendung als Tischgehäuse. Sie werden am Gehäuseboden eingesteckt.

Lieferumfang 4 Gehäusefüße

schließen

C2299018

Gehäusefüße
Produkt Ihrer Liste hinzugefügt
TPE (UL 94 HB)
C2299068 Kartenhalter

C2299068

Kartenhalter Zum Einbau vormontierter Baugruppen. Passend für alle Robust-Boxen 80 breit und 160 breit.

Lieferumfang 4 Kartenhalter, Montage-Set (Buchsen, Schrauben)

schließen

C2299068

Kartenhalter
Produkt Ihrer Liste hinzugefügt
PC (UL 94 HB)
lichtgrau RAL 7035

Produktoptionen für C2162402

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Farbe
lichtgrau RAL 7035
Länge
240 mm
Breite
160 mm
Höhe
60 mm
Platinenlänge Unterteil
200 mm
Platinenbreite Unterteil
145 mm
Folienlänge
202,7 mm
Folienbreite
145,65 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Sonstige Informationen

Gewicht/1 Stück
341 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
