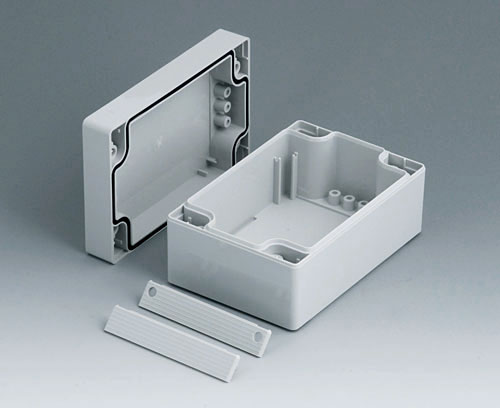

C2008122 ROBUST-BOX 80 BREIT, Ausf. II

C2008122

ROBUST-BOX 80 BREIT, Ausf. II

Robustes Kunststoffgehäuse, prädestiniert für Elektro- und Elektronikanwendungen. Gehäuseschalen variabel als Ober- und Unterteil verwendbar. In jedem Gehäuseteil Gewinde und Befestigungstürme. Verschraubung außerhalb des Dichtbereichs. Vertiefung von ca. 0,8 mm für den Einsatz von Folientastaturen.

Lieferumfang

2 Gehäuseschalen mit Dichtung, Abdeckstreifen oben und unten, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Schutz"

C2299040 Plombierstift

C2299040

Plombierstift Zum Sichern von Gehäusen vor unberechtigtem Zugriff.

Lieferumfang 1 Plombierstift

schließen

C2299040

Plombierstift
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
C2299048 Plombiersatz für 80 breit

C2299048

Plombiersatz für 80 breit Zum Sichern von Gehäusen vor unberechtigtem Zugriff.

Lieferumfang 4 Plombierstifte, 2 Abdeckstreifen mit Aussparung

schließen

C2299048

Plombiersatz für 80 breit
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
C2306917 Druckausgleichselement M6x0,75

C2306917

Druckausgleichselement M6x0,75 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 6,5 L/min - 0,25 bar; 16,5 L/min - 1 bar.
Wassereintrittspunkt: > 6 bar.
Temperaturbereich: -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

schließen

C2306917

Druckausgleichselement M6x0,75
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
IP 56
C2310917 Druckausgleichselement M10x1

C2310917

Druckausgleichselement M10x1 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Wassereintrittspunkt: > 6 bar.
Temperaturbereich: -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

schließen

C2310917

Druckausgleichselement M10x1
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
IP 56
C2320137 Kabeldurchführung

C2320137

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Fester Sitz, sobald das Kabel etwas nach hinten gezogen wird. Halogenfrei. Geeignet für Wandstärken von 1 - 4 mm und für Kabelddurchmesser von 8 - 13 mm. Einsatztemperaturen von -40°C bis +100°C. Aufnahmebohrung ø 20,5 mm.

Lieferumfang 1 Kabeldurchführung

schließen

C2320137

Kabeldurchführung
Produkt Ihrem Warenkorb hinzugefügt
EPDM
lichtgrau RAL 7035
IP 67

Zubehör "Wand/Halter"

C2201088 Befestigungsteile für DIN-Schienen

C2201088

Befestigungsteile für DIN-Schienen Zur Befestigung der Gehäuse auf einer DIN-Schiene nach DIN EN 60 715 TH35. Für ROBUST-BOX 80 breit.

Lieferumfang 2 Stück, Montage-Set

schließen

C2201088

Befestigungsteile für DIN-Schienen
Produkt Ihrem Warenkorb hinzugefügt
PA 6
lichtgrau RAL 7035
C2299028 Befestigungslaschen

C2299028

Befestigungslaschen Für eine außen liegende Wandbefestigung. Sie können wahlweise oben/unten oder seitlich angebracht werden.

Lieferumfang 4 Stück inkl. Befestigungselemente

schließen

C2299028

Befestigungslaschen
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
C2299031 Deckelsicherung

C2299031

Deckelsicherung Zur Sicherung des Deckels (Oberteils) beim Öffnen des Gehäuses

Verwendung ROBUST-BOX: Die Deckelsicherung kann wahlweise rechts, links, oben oder unten angeschlagen werden. Nicht geeignet für die Größen 200x300 und 240x360 mm.

Verwendung SOLID-BOX: Vorgeformte Aufnahmen für die Montage an der Längsseite beim Unter- und Oberteil.

Lieferumfang 2 Befestigungselemente

schließen

C2299031

Deckelsicherung
Produkt Ihrem Warenkorb hinzugefügt
PP
naturfarben
C2299088 Scharnier

C2299088

Scharnier Für Gehäuse: 120, 160, 200 und 240 mm lang bzw. breit. Nachträgliche Bearbeitung (Bohrungen) an den Gehäusen ist erforderlich.

Lieferumfang 2 komplette Scharniere

schließen

C2299088

Scharnier
Produkt Ihrem Warenkorb hinzugefügt
PA 6
lichtgrau RAL 7035

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0308031 Selbstformende Schraube 3 x 8 mm (PZ1)

A0308031

Selbstformende Schraube 3 x 8 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0308031

Selbstformende Schraube 3 x 8 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0308132 Selbstformende Schraube 3 x 8 mm (T10)

A0308132

Selbstformende Schraube 3 x 8 mm (T10) Selbstformende Schraube mit Torx-Antrieb T10. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0308132

Selbstformende Schraube 3 x 8 mm (T10)
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl

Zubehör

C2201082 Abdeckstreifen 80

C2201082

Abdeckstreifen 80 Alternativ zu der Standardversion in lichtgrau. Einfach zum Einrasten am Gehäuse-Ober- und Unterteil. Abdeckstreifen für das Unterteil mit Aussparungen für die Gehäusefüße/Plombierstifte.

Lieferumfang 2 Abdeckstreifen oben, 2 Abdeckstreifen unten

schließen

C2201082

Abdeckstreifen 80
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 HB)
silbergrau RAL 7001
C2201084 Abdeckstreifen 80

C2201084

Abdeckstreifen 80 Alternativ zu der Standardversion in lichtgrau. Einfach zum Einrasten am Gehäuse-Ober- und Unterteil. Abdeckstreifen für das Unterteil mit Aussparungen für die Gehäusefüße/Plombierstifte.

Lieferumfang 2 Abdeckstreifen oben, 2 Abdeckstreifen unten

schließen

C2201084

Abdeckstreifen 80
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 HB)
rot RAL 3020
C2201085 Abdeckstreifen 80

C2201085

Abdeckstreifen 80 Alternativ zu der Standardversion in lichtgrau. Einfach zum Einrasten am Gehäuse-Ober- und Unterteil. Abdeckstreifen für das Unterteil mit Aussparungen für die Gehäusefüße/Plombierstifte.

Lieferumfang 2 Abdeckstreifen oben, 2 Abdeckstreifen unten

schließen

C2201085

Abdeckstreifen 80
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 HB)
gelb RAL 1023
C2201086 Abdeckstreifen 80

C2201086

Abdeckstreifen 80 Alternativ zu der Standardversion in lichtgrau. Einfach zum Einrasten am Gehäuse-Ober- und Unterteil. Abdeckstreifen für das Unterteil mit Aussparungen für die Gehäusefüße/Plombierstifte.

Lieferumfang 2 Abdeckstreifen oben, 2 Abdeckstreifen unten

schließen

C2201086

Abdeckstreifen 80
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 HB)
grün RAL 6024
C2201087 Abdeckstreifen 80

C2201087

Abdeckstreifen 80 Alternativ zu der Standardversion in lichtgrau. Einfach zum Einrasten am Gehäuse-Ober- und Unterteil. Abdeckstreifen für das Unterteil mit Aussparungen für die Gehäusefüße/Plombierstifte.

Lieferumfang 2 Abdeckstreifen oben, 2 Abdeckstreifen unten

schließen

C2201087

Abdeckstreifen 80
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 HB)
blau RAL 5017
C2299018 Gehäusefüße

C2299018

Gehäusefüße Bei Verwendung als Tischgehäuse. Sie werden am Gehäuseboden eingesteckt.

Lieferumfang 4 Gehäusefüße

schließen

C2299018

Gehäusefüße
Produkt Ihrem Warenkorb hinzugefügt
TPE (UL 94 HB)
C2299068 Kartenhalter

C2299068

Kartenhalter Zum Einbau vormontierter Baugruppen. Passend für alle Robust-Boxen 80 breit und 160 breit.

Lieferumfang 4 Kartenhalter, Montage-Set (Buchsen, Schrauben)

schließen

C2299068

Kartenhalter
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 HB)
lichtgrau RAL 7035

Produktoptionen für C2008122

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Anwendungsbeispiele
  • Kaufmännische Daten
Schutzart
Farbe
lichtgrau RAL 7035
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
120 mm
Breite
80 mm
Höhe
60 mm
Platinenlänge Unterteil
80 mm
Platinenbreite Unterteil
65 mm
Platinenlänge Oberteil
80 mm
Platinenbreite Oberteil
65 mm
Folienlänge
82,5 mm
Folienbreite
65,5 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
232 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
