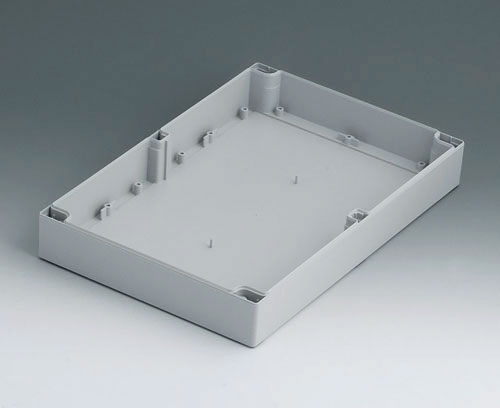

C1203001 Gehäuseschale 200, mit Feder

C1203001

Gehäuseschale 200, mit Feder

Gehäuseschale mit Gewinde und Befestigungstürme als Einzelteil. Variabel als Ober- und Unterteil verwendbar. Verschraubung außerhalb des Dichtbereichs. Vertiefung von ca. 0,8 mm für den Einsatz von Folientastaturen. Für 1 Gehäuse benötigen Sie je 1 Feder- und 1 Dichtungsteil.

Lieferumfang

1 Gehäuseschale mit Feder

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Systemkomponenten zum Komplettieren

C2203001 Gehäuseschale 200, mit Dichtung

C2203001

Gehäuseschale 200, mit Dichtung Gehäuseschale mit Gewinde und Befestigungstürme als Einzelteil. Variabel als Ober- und Unterteil verwendbar. Verschraubung außerhalb des Dichtbereichs. Vertiefung von ca. 0,8 mm für den Einsatz von Folientastaturen. Für 1 Gehäuse benötigen Sie je 1 Feder- und 1 Dichtungsteil.

Lieferumfang 1 Gehäuseschale mit Dichtung

schließen

C2203001

Gehäuseschale 200, mit Dichtung
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
lichtgrau RAL 7035
300x200x40mm
C2299002 Montage-Set

C2299002

Montage-Set 6 Schrauben zur Gehäusemontage, 8 Schrauben zur Platinenbefestigung, Mittenabdeckungen.

Lieferumfang 1 Montage-Set

schließen

C2299002

Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
C5203001 Gehäuseschale 200, mit Dichtung

C5203001

Gehäuseschale 200, mit Dichtung Gehäuseschale mit Gewinde und Befestigungstürme als Einzelteil. Variabel als Ober- und Unterteil verwendbar. Verschraubung außerhalb des Dichtbereichs. Vertiefung von ca. 0,8 mm für den Einsatz von Folientastaturen. Für 1 Gehäuse benötigen Sie je 1 Feder- und 1 Dichtungsteil.

Lieferumfang 1 Gehäuseschale mit Dichtung

schließen

C5203001

Gehäuseschale 200, mit Dichtung
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
lichtgrau RAL 7035
300x200x80mm

Zubehör zum Komplettieren

C2202001 Abdeckstreifen 200, ohne Aussparung

C2202001

Abdeckstreifen 200, ohne Aussparung Einfach zum Einrasten am Gehäuse-Ober- und Unterteil (2 Stück erforderlich).

Lieferumfang 1 Abdeckstreifen ohne Aussparung für oben

schließen

C2202001

Abdeckstreifen 200, ohne Aussparung
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 HB)
lichtgrau RAL 7035
C2212001 Abdeckstreifen 200, mit Aussparung

C2212001

Abdeckstreifen 200, mit Aussparung Einfach zum Einrasten am Gehäuse-Ober- und Unterteil. Abdeckstreifen für das Unterteil mit Aussparungen für die Gehäusefüße/Plombierstifte (2 Stück erforderlich).

Lieferumfang 1 Abdeckstreifen mit Aussparung für unten

schließen

C2212001

Abdeckstreifen 200, mit Aussparung
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 HB)
lichtgrau RAL 7035

Zubehör "Schutz"

C2299040 Plombierstift

C2299040

Plombierstift Zum Sichern von Gehäusen vor unberechtigtem Zugriff.

Lieferumfang 1 Plombierstift

schließen

C2299040

Plombierstift
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
C2306917 Druckausgleichselement M6x0,75

C2306917

Druckausgleichselement M6x0,75 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 6,5 L/min - 0,25 bar; 16,5 L/min - 1 bar.
Wassereintrittspunkt: > 6 bar.
Temperaturbereich: -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

schließen

C2306917

Druckausgleichselement M6x0,75
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
IP 56
C2310917 Druckausgleichselement M10x1

C2310917

Druckausgleichselement M10x1 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Wassereintrittspunkt: > 6 bar.
Temperaturbereich: -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

schließen

C2310917

Druckausgleichselement M10x1
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
IP 56

Zubehör "Wand/Halter"

C2299028 Befestigungslaschen

C2299028

Befestigungslaschen Für eine außen liegende Wandbefestigung. Sie können wahlweise oben/unten oder seitlich angebracht werden.

Lieferumfang 4 Stück inkl. Befestigungselemente

schließen

C2299028

Befestigungslaschen
Produkt Ihrem Warenkorb hinzugefügt
PA 6 (UL 94 HB)
lichtgrau RAL 7035
C2299088 Scharnier

C2299088

Scharnier Für Gehäuse: 120, 160, 200 und 240 mm lang bzw. breit. Nachträgliche Bearbeitung (Bohrungen) an den Gehäusen ist erforderlich.

Lieferumfang 2 komplette Scharniere

schließen

C2299088

Scharnier
Produkt Ihrem Warenkorb hinzugefügt
PA 6
lichtgrau RAL 7035

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0308031 Selbstformende Schraube 3 x 8 mm (PZ1)

A0308031

Selbstformende Schraube 3 x 8 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0308031

Selbstformende Schraube 3 x 8 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0308132 Selbstformende Schraube 3 x 8 mm (T10)

A0308132

Selbstformende Schraube 3 x 8 mm (T10) Selbstformende Schraube mit Torx-Antrieb T10. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0308132

Selbstformende Schraube 3 x 8 mm (T10)
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl

Zubehör

C2299018 Gehäusefüße

C2299018

Gehäusefüße Bei Verwendung als Tischgehäuse. Sie werden am Gehäuseboden eingesteckt.

Lieferumfang 4 Gehäusefüße

schließen

C2299018

Gehäusefüße
Produkt Ihrem Warenkorb hinzugefügt
TPE (UL 94 HB)
C2299068 Kartenhalter

C2299068

Kartenhalter Zum Einbau vormontierter Baugruppen. Passend für alle Robust-Boxen 80 breit und 160 breit.

Lieferumfang 4 Kartenhalter, Montage-Set (Buchsen, Schrauben)

schließen

C2299068

Kartenhalter
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 HB)
lichtgrau RAL 7035

Produktoptionen für C1203001

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Farbe
lichtgrau RAL 7035
Länge
300 mm
Breite
200 mm
Höhe
40 mm
Platinenlänge Unterteil
266 mm
Platinenbreite Unterteil
167 mm
Folienlänge
262,6 mm
Folienbreite
171,5 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
407 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
