B6724330

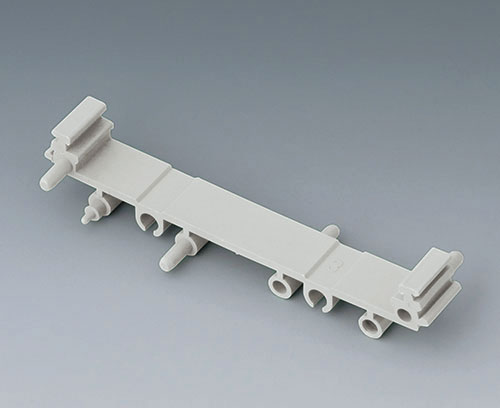

RAILTEC SUP. 72, Zwischenteil

Zwischenteile ermöglichen eine optimale Anpassung an die jeweilige Größenanforderung. Modulare Bauweise mit Steckverbindung. 2 Endstücke mit/ohne Fuß (sep. Artikel) zur Komplettierung erforderlich. Die Platinenbreiten ergeben sich aus der Addition der entsprechenden Maße der Einzelteile.

Lieferumfang

1 Zwischenteil

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B6724330

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Systemkomponenten zum Komplettieren

B6724333 RAILTEC SUP. 72, Endstück

B6724333

RAILTEC SUP. 72, Endstück Modulare Bauweise mit Steckverbindung. Mindestbestandteile pro Support: 2 Endstücke. Die Kombination mit Zwischenteilen (sep. Artikel) ermöglicht eine optimale Anpassung an die jeweilige Größenanforderung. Die Platinenbreiten ergeben sich aus der Addition der entsprechenden Maße der Einzelteile.

Lieferumfang 1 Endstück

B6724333

RAILTEC SUP. 72, Endstück
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
82x11,2x16mm
B6724334 RAILTEC SUP. 72, Endstück

B6724334

RAILTEC SUP. 72, Endstück Modulare Bauweise mit Steckverbindung. Mindestbestandteile pro Support: 2 Endstücke. Die Kombination mit Zwischenteilen (sep. Artikel) ermöglicht eine optimale Anpassung an die jeweilige Größenanforderung. Die Platinenbreiten ergeben sich aus der Addition der entsprechenden Maße der Einzelteile.

Lieferumfang 1 Endstück

B6724334

RAILTEC SUP. 72, Endstück
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
82x22,2x16mm
B6724335 RAILTEC SUP. 72, Endstück mit Fuß

B6724335

RAILTEC SUP. 72, Endstück mit Fuß Modulare Bauweise mit Steckverbindung. Mindestbestandteile pro Support: 2 Endstücke. Die Kombination mit Zwischenteilen (sep. Artikel) ermöglicht eine optimale Anpassung an die jeweilige Größenanforderung. Die Platinenbreiten ergeben sich aus der Addition der entsprechenden Maße der Einzelteile. Passend für DIN EN 60715 (TH35).

Lieferumfang 1 Endstück mit Fuß

B6724335

RAILTEC SUP. 72, Endstück mit Fuß
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
82x11,2x22,5mm
B6724336 RAILTEC SUP. 72, Endstück mit Fuß

B6724336

RAILTEC SUP. 72, Endstück mit Fuß Modulare Bauweise mit Steckverbindung. Mindestbestandteile pro Support: 2 Endstücke. Die Kombination mit Zwischenteilen (sep. Artikel) ermöglicht eine optimale Anpassung an die jeweilige Größenanforderung. Die Platinenbreiten ergeben sich aus der Addition der entsprechenden Maße der Einzelteile. Passend für DIN EN 60715 (TH35).

Lieferumfang 1 Endstück mit Fuß

B6724336

RAILTEC SUP. 72, Endstück mit Fuß
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
82x22,2x22,5mm
B6724337 RAILTEC SUP. 72, Fuß

B6724337

RAILTEC SUP. 72, Fuß Verwendbar für Zwischenteil und Endstück ohne Fuß. Passend für DIN EN 60715 (TH35, G32 und TH15).

Lieferumfang 1 Fuß

B6724337

RAILTEC SUP. 72, Fuß
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau

Produktoptionen für B6724330

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Farbe
lichtgrau
Standards
RoHS konform
REACH konform
Länge
82 mm
Breite
11,25 mm
Höhe
16 mm
Platinenlänge Unterteil
72 mm
Platinenbreite Unterteil
11,25 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
3 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
UK

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B6724330 und vergessen Sie nicht, ein Angebot anzufordern!
