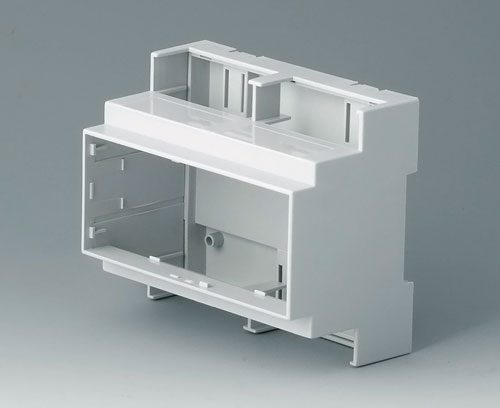

B6705100

RAILTEC C, 6 Module, Ausf. I

Gehäuse mit 2 offenen Anschlussseiten - für max. 4 Klemmenabdeckungen (Zubehör). Einfache und schnelle Rastmontage auf DIN-Schienen EN 60715 (TH35). Unterteil mit Befestigungsdomen. Vertikale und horizontale Führungen für zusätzliche Platinen vorhanden. Einfaches Verrasten aller Gehäuseteile.

Ausführung

Front offen*, Anschlussseite mit freiem Durchgang (*ein Steg sorgt für mehr Stabilität beim Transport - einfach zum Herausbrechen)

Lieferumfang

1 Unterteil, 3 Rastclips, 1 Oberteil

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B6705100

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Klemmen"

B6601222 Stiftleiste, Raster 5,08

B6601222

Stiftleiste, Raster 5,08 Stiftleiste "Platine", Raster 5,08. 5-polig.

Lieferumfang 1 Stück

B6601222

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6601223 Stiftleiste, Raster 5,08

B6601223

Stiftleiste, Raster 5,08 Stiftleiste "Stecker", Raster 5,08. 5-polig.

Lieferumfang 1 Stück

B6601223

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6602222 Stiftleiste, Raster 5,08

B6602222

Stiftleiste, Raster 5,08 Stiftleiste "Platine", Raster 5,08. 9-polig.

Lieferumfang 1 Stück

B6602222

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6602223 Stiftleiste, Raster 5,08

B6602223

Stiftleiste, Raster 5,08 Stiftleiste "Stecker", Raster 5,08. 9-polig.

Lieferumfang 1 Stück

B6602223

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6606222 Stiftleiste, Raster 5,08

B6606222

Stiftleiste, Raster 5,08 Stiftleiste "Platine", Raster 5,08. 2-polig.

Lieferumfang 1 Stück

B6606222

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6606223 Stiftleiste, Raster 5,08

B6606223

Stiftleiste, Raster 5,08 Stiftleiste "Stecker", Raster 5,08. 2-polig.

Lieferumfang 1 Stück

B6606223

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6802650 Printklemme, Raster 5,08

B6802650

Printklemme, Raster 5,08 Printklemme, Raster 5,08. 9-polig.

Lieferumfang 1 Stück

B6802650

Printklemme, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau

Zubehör "Klemmenabdeckung"

B6802111 Klemmenabdeckung, geschlossen

B6802111

Klemmenabdeckung, geschlossen Montage durch einfaches Verrasten.

Ausführung Geschlossen

Lieferumfang 1 Stück

B6802111

Klemmenabdeckung, geschlossen
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
B6802112 Klemmenabdeckung, perforiert, 5,08

B6802112

Klemmenabdeckung, perforiert, 5,08 Montage durch einfaches Verrasten.

Ausführung 9 Pole (abgestimmt auf den Einsatz von Printklemmen, Raster 5,08)

Lieferumfang 1 Stück

B6802112

Klemmenabdeckung, perforiert, 5,08
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
B6802113 Klemmenabdeckung, mit Bohrungen, 5,08

B6802113

Klemmenabdeckung, mit Bohrungen, 5,08 Montage durch einfaches Verrasten.

Ausführung 9 Pole (abgestimmt auf den Einsatz von Printklemmen, Raster 5,08)

Lieferumfang 1 Stück

B6802113

Klemmenabdeckung, mit Bohrungen, 5,08
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
B6802114 Klemmenabdeckung, mit Bohr., 7,5 & 7,62

B6802114

Klemmenabdeckung, mit Bohr., 7,5 & 7,62 Montage durch einfaches Verrasten.

Ausführung 6 Pole (abgestimmt auf den Einsatz von Printklemmen, Raster 7,5 & 7,62)

Lieferumfang 1 Stück

B6802114

Klemmenabdeckung, mit Bohr., 7,5 & 7,62
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
B6802115 Klemmenabdeckung, mit Bohrungen, 10,16

B6802115

Klemmenabdeckung, mit Bohrungen, 10,16 Montage durch einfaches Verrasten.

Ausführung 5 Pole (abgestimmt auf den Einsatz von Printklemmen, Raster 10,16)

Lieferumfang 1 Stück

B6802115

Klemmenabdeckung, mit Bohrungen, 10,16
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau

Zubehör

B6805100 Frontplatte, 6 Module

B6805100

Frontplatte, 6 Module Zum Rasten.

Lieferumfang 1 Frontplatte

B6805100

Frontplatte, 6 Module
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
102x42mm
B6805200 Frontplatte, 6 Module

B6805200

Frontplatte, 6 Module Zum Rasten.

Lieferumfang 1 Frontplatte

B6805200

Frontplatte, 6 Module
Produkt Ihrem Warenkorb hinzugefügt

transparent
102x42mm

Produktoptionen für B6705100

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Farbe
Unter- und Oberteil lichtgrau,
Rastclip schwarz/transluzent
Standards
RoHS konform
DIN EN 60715 TH35
REACH konform
Breite
106 mm
Höhe
90 mm
Tiefe
58 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Sonstige Informationen

Gewicht/1 Stück
66 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
UK

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B6705100 und vergessen Sie nicht, ein Angebot anzufordern!
