B6703102

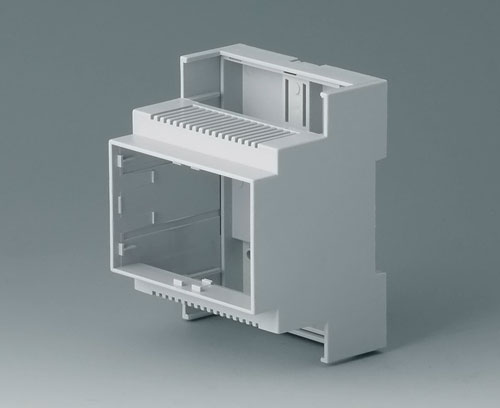

RAILTEC C, 4 Module, Ausf. II

Gehäuse mit 2 offenen Anschlussseiten - für max. 2 Klemmenabdeckungen (Zubehör). Einfache und schnelle Rastmontage auf DIN-Schienen EN 60715 (TH35). Unterteil mit Befestigungsdomen. Vertikale und horizontale Führungen für zusätzliche Platinen vorhanden. Einfaches Verrasten aller Gehäuseteile. Klemmenabdeckung, Rahmen, Frontplatte, Frontdeckel konvex als Zubehör erhältlich.

Ausführung

Front offen, Anschlussseite mit freiem Durchgang, mit Lüftungsschlitzen

Lieferumfang

1 Unterteil, 2 Rastclips, 1 Oberteil

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B6703102

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Wand/Halter"

B6811542 DIN-Schienen-Adapter

B6811542

DIN-Schienen-Adapter Passend für DIN EN 60715 (TH35, G32, TH15).

Lieferumfang 1 Stück

B6811542

DIN-Schienen-Adapter
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau

Zubehör "Klemmen"

B6601222 Stiftleiste, Raster 5,08

B6601222

Stiftleiste, Raster 5,08 Stiftleiste "Platine", Raster 5,08. 5-polig.

Lieferumfang 1 Stück

B6601222

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6601223 Stiftleiste, Raster 5,08

B6601223

Stiftleiste, Raster 5,08 Stiftleiste "Stecker", Raster 5,08. 5-polig.

Lieferumfang 1 Stück

B6601223

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6602222 Stiftleiste, Raster 5,08

B6602222

Stiftleiste, Raster 5,08 Stiftleiste "Platine", Raster 5,08. 9-polig.

Lieferumfang 1 Stück

B6602222

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6602223 Stiftleiste, Raster 5,08

B6602223

Stiftleiste, Raster 5,08 Stiftleiste "Stecker", Raster 5,08. 9-polig.

Lieferumfang 1 Stück

B6602223

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6603222 Stiftleiste, Raster 5,08

B6603222

Stiftleiste, Raster 5,08 Stiftleiste "Platine", Raster 5,08. 12-polig.

Lieferumfang 1 Stück

B6603222

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6603223 Stiftleiste, Raster 5,08

B6603223

Stiftleiste, Raster 5,08 Stiftleiste "Stecker", Raster 5,08. 12-polig.

Lieferumfang 1 Stück

B6603223

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6606222 Stiftleiste, Raster 5,08

B6606222

Stiftleiste, Raster 5,08 Stiftleiste "Platine", Raster 5,08. 2-polig.

Lieferumfang 1 Stück

B6606222

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6606223 Stiftleiste, Raster 5,08

B6606223

Stiftleiste, Raster 5,08 Stiftleiste "Stecker", Raster 5,08. 2-polig.

Lieferumfang 1 Stück

B6606223

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6803650 Printklemme, Raster 5,08

B6803650

Printklemme, Raster 5,08 Printklemme, Raster 5,08. 12-polig.

Lieferumfang 1 Stück

B6803650

Printklemme, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau

Zubehör "Klemmenabdeckung"

B6803111 Klemmenabdeckung, geschlossen

B6803111

Klemmenabdeckung, geschlossen Montage durch einfaches Verrasten.

Ausführung Geschlossen

Lieferumfang 1 Stück

B6803111

Klemmenabdeckung, geschlossen
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
B6803112 Klemmenabdeckung, perforiert, 5,08

B6803112

Klemmenabdeckung, perforiert, 5,08 Montage durch einfaches Verrasten.

Ausführung 12 Pole (abgestimmt auf den Einsatz von Printklemmen, Raster 5,08)

Lieferumfang 1 Stück

B6803112

Klemmenabdeckung, perforiert, 5,08
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
B6803113 Klemmenabdeckung, mit Bohrungen, 5,08

B6803113

Klemmenabdeckung, mit Bohrungen, 5,08 Montage durch einfaches Verrasten.

Ausführung 12 Pole (abgestimmt auf den Einsatz von Printklemmen, Raster 5,08)

Lieferumfang 1 Stück

B6803113

Klemmenabdeckung, mit Bohrungen, 5,08
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
B6803114 Klemmenabdeckung, mit Bohr., 7,5 & 7,62

B6803114

Klemmenabdeckung, mit Bohr., 7,5 & 7,62 Montage durch einfaches Verrasten.

Ausführung 8 Pole (abgestimmt auf den Einsatz von Printklemmen, Raster 7,5 & 7,62)

Lieferumfang 1 Stück

B6803114

Klemmenabdeckung, mit Bohr., 7,5 & 7,62
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
B6803115 Klemmenabdeckung, mit Bohrungen, 10,16

B6803115

Klemmenabdeckung, mit Bohrungen, 10,16 Montage durch einfaches Verrasten.

Ausführung 6 Pole (abgestimmt auf den Einsatz von Printklemmen, Raster 10,16)

Lieferumfang 1 Stück

B6803115

Klemmenabdeckung, mit Bohrungen, 10,16
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau

Zubehör

B6803100 Frontplatte, 4 Module

B6803100

Frontplatte, 4 Module Zum Rasten.

Lieferumfang 1 Frontplatte

B6803100

Frontplatte, 4 Module
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
67x42mm
B6803200 Frontplatte, 4 Module

B6803200

Frontplatte, 4 Module Zum Rasten.

Lieferumfang 1 Frontplatte

B6803200

Frontplatte, 4 Module
Produkt Ihrem Warenkorb hinzugefügt

transparent
67x42mm

Produktoptionen für B6703102

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Farbe
Unter- und Oberteil lichtgrau,
Rastclip schwarz/transluzent
Standards
RoHS konform
DIN EN 60715 TH35
REACH konform
Breite
71 mm
Höhe
90 mm
Tiefe
58 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Sonstige Informationen

Gewicht/1 Stück
46 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
UK

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B6703102 und vergessen Sie nicht, ein Angebot anzufordern!
