B6700104

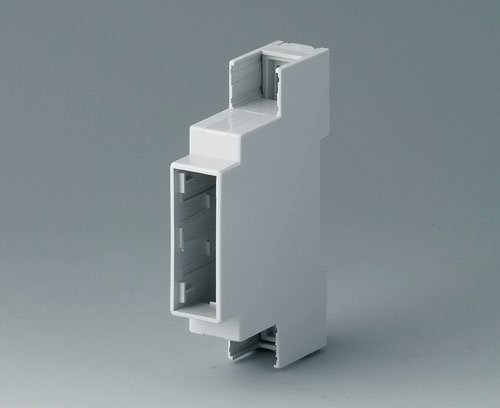

RAILTEC C, 1 Modul, Ausf. III

Gehäuse mit 2 offenen Anschlussseiten. Einfache und schnelle Rastmontage auf DIN-Schienen EN 60715 (TH35). Vertikale und horizontale Führungen für zusätzliche Platinen vorhanden. Einfaches Verrasten aller Gehäuseteile. Klemmenabdeckung, Frontplatte als Zubehör erhältlich.

Ausführung

Front offen, Anschlussseite mit verlängerter Gehäusewand

Lieferumfang

1 Unterteil, 2 Rastclips, 1 Oberteil

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B6700104

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Wand/Halter"

B6811542 DIN-Schienen-Adapter

B6811542

DIN-Schienen-Adapter Passend für DIN EN 60715 (TH35, G32, TH15).

Lieferumfang 1 Stück

B6811542

DIN-Schienen-Adapter
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau

Zubehör "Klemmen"

B6606222 Stiftleiste, Raster 5,08

B6606222

Stiftleiste, Raster 5,08 Stiftleiste "Platine", Raster 5,08. 2-polig.

Lieferumfang 1 Stück

B6606222

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6606223 Stiftleiste, Raster 5,08

B6606223

Stiftleiste, Raster 5,08 Stiftleiste "Stecker", Raster 5,08. 2-polig.

Lieferumfang 1 Stück

B6606223

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6800650 Printklemme, Raster 5,08

B6800650

Printklemme, Raster 5,08 Printklemme, Raster 5,08. 3-polig.

Lieferumfang 1 Stück

B6800650

Printklemme, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau

Zubehör

B6800100 Frontplatte, 1 Modul

B6800100

Frontplatte, 1 Modul Zum Rasten.

Lieferumfang 1 Frontplatte

B6800100

Frontplatte, 1 Modul
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
14x42mm
B6800200 Frontplatte, 1 Modul

B6800200

Frontplatte, 1 Modul Zum Rasten.

Lieferumfang 1 Frontplatte

B6800200

Frontplatte, 1 Modul
Produkt Ihrem Warenkorb hinzugefügt

transparent
14x42mm

Produktoptionen für B6700104

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Farbe
Unter- und Oberteil lichtgrau,
Rastclip schwarz/transluzent
Standards
RoHS konform
DIN EN 60715 TH35
REACH konform
Breite
17,5 mm
Höhe
90 mm
Tiefe
58 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Sonstige Informationen

Gewicht/1 Stück
26 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
UK

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B6700104 und vergessen Sie nicht, ein Angebot anzufordern!
