A9085165

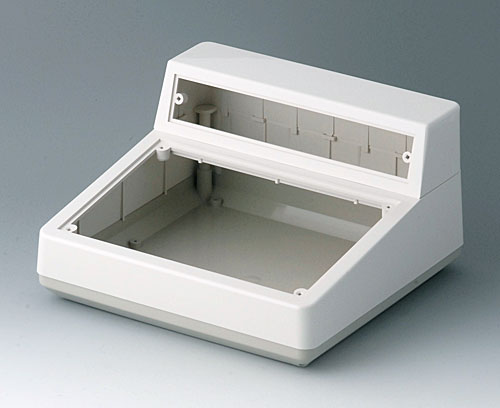

KOMBI-PULTGEHÄUSE H

Zweiteiliges Gehäuse mit geneigtem Bedienfeld. Im Unterteil Befestigungstürme für den Einbau von Leiterplatten. Auf der Rückseite hochgezogene Fläche für Kabeldurchführungen und Steckermontage.

Ausführung

Gehäuse mit Sichtaufsatz, z.B. Anzeigen

Lieferumfang

1 Ober- und Unterteil, Sichtaufsatz, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für A9085165

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör zum Komplettieren

A9184001 Frontplatte

A9184001

Frontplatte Frontplatte für KOMBI-PULTGEHÄUSE F/H. Frontplatte für Sichtaufsatz bei KOMBI-PULTGEHÄUSE H separates Zubehörteil (A9185001).

Lieferumfang 1 Frontplatte (Schrauben im Gehäuse-Montage-Set)

A9184001

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
200x130x1,5mm
A9185001 Frontplatte

A9185001

Frontplatte Frontplatte für Sichtaufsatz bei KOMBI-PULTGEHÄUSE H.

Lieferumfang 1 Frontplatte (Schrauben im Gehäuse-Montage-Set)

A9185001

Frontplatte
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
200x35x1,5mm

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9210290 Anti-Rutsch-Füßchen 9,5 x 3,8 mm

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent

Produktoptionen für A9085165

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Farbe
Oberteil und Sichtaufsatz grauweiß RAL 9002,
Unterteil kieselgrau RAL 7032
Standards
RoHS konform
REACH konform
Breite
228 mm
Tiefe
216 mm
Höhe
126 mm
Platinenlänge Unterteil
196 mm
Platinenbreite Unterteil
210 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
384 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A9085165 und vergessen Sie nicht, ein Angebot anzufordern!
