Aluminium-Profilgehäuse

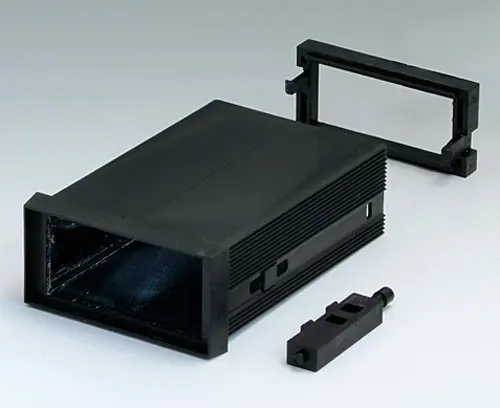

B6021031
NORM-EINBAUGEHÄUSE TYP A
Gehäuse und Frontrahmen sind aus einem Stück. Der hintere Rahmen sowie die Front- und Rückplatten (Zubehör) werden einfach eingerastet. Mit Führungsstegen für den Leiterplatteneinschub an 2 Seiten. Entspricht DIN IEC 61554.
Lieferumfang1 Gehäuse, 1 Rahmen (hinten) mit Schnappverschluss, Befestigungselemente für Schalttafeleinbau
2D PDF Zeichnung
3D PDF
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für B6021031
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Zubehör zum Komplettieren

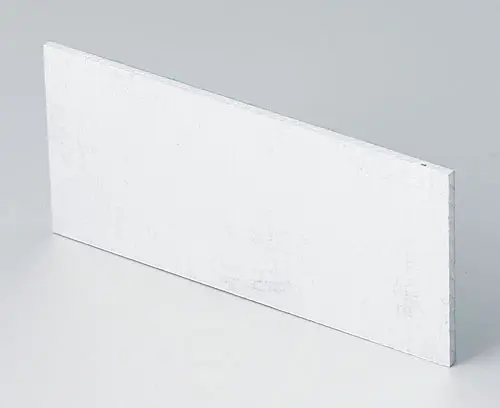

B6121111
Frontplatte
Frontplatte für NORM-EINBAUGEHÄUSE 72 x 36 TYP A.
Lieferumfang 1 Frontplatte
B6121111
FrontplatteProdukt Ihrem Warenkorb hinzugefügt
matt eloxiert
67,7x31,6x1,5mm

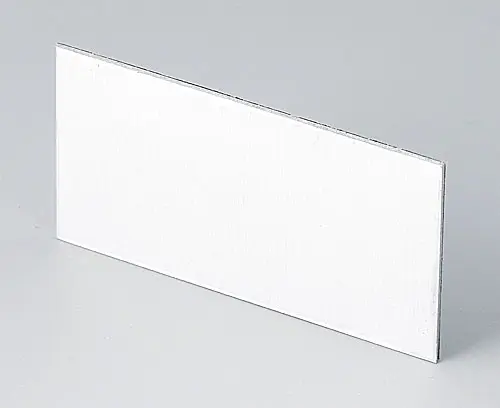

B6121112
Rückplatte
Rückplatte für NORM-EINBAUGEHÄUSE 72 x 36 TYP A.
Lieferumfang 1 Rückplatte
B6121112
RückplatteProdukt Ihrem Warenkorb hinzugefügt
matt eloxiert
57,6x28,6x1mm

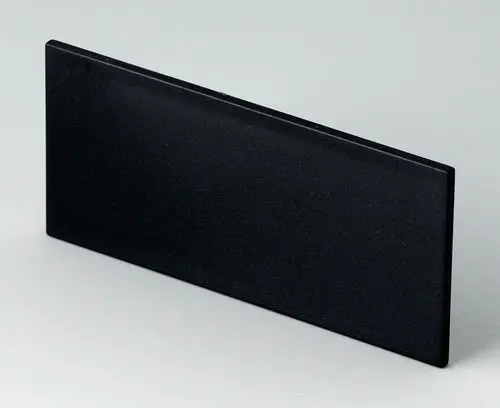

B6121221
Frontplatte
Frontplatte für NORM-EINBAUGEHÄUSE 72 x 36 TYP A.
Lieferumfang 1 Frontplatte
B6121221
FrontplatteProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
67,8x31,7x2mm

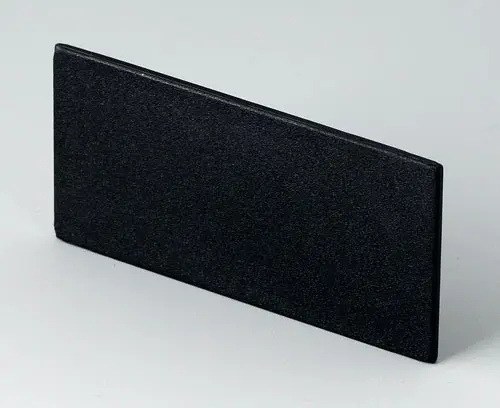

B6121222
Rückplatte
Rückplatte für NORM-EINBAUGEHÄUSE 72 x 36 TYP A.
Lieferumfang 1 Rückplatte
B6121222
RückplatteProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
57,6x28,7x1,5mm

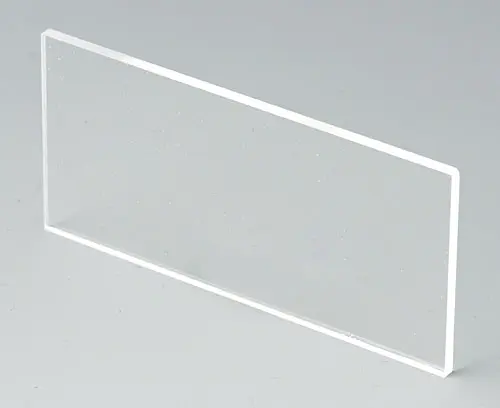

B6121331
Frontplatte
Frontplatte für NORM-EINBAUGEHÄUSE 72 x 36 TYP A.
Lieferumfang 1 Frontplatte
B6121331
FrontplatteProdukt Ihrem Warenkorb hinzugefügt
transparent
67,7x31,6x2mm

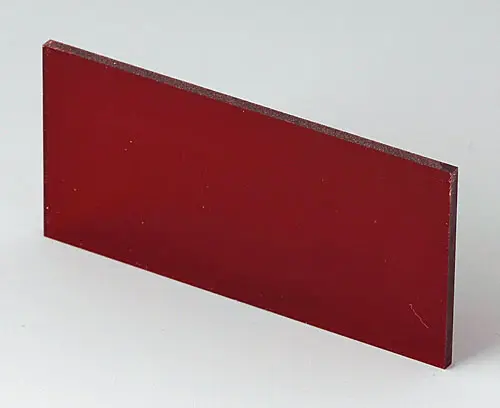

B6121341
Frontplatte
Frontplatte für NORM-EINBAUGEHÄUSE 72 x 36 TYP A.
Lieferumfang 1 Frontplatte
B6121341
FrontplatteProdukt Ihrem Warenkorb hinzugefügt
rot transparent
67,7x31,6x2mm
Produktoptionen für B6021031
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos
- Kfm. Daten
Breite
72 mm
Höhe
36 mm
Tiefe
100 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 157 KB
- AutoCAD DWG-Format 296 KB
- AutoCAD DXF-Format 886 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 118 KB
Gewicht/1 Stück
53 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Italien
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B6021031 und vergessen Sie nicht, ein Angebot anzufordern!
