Aluminium-Profilgehäuse
B6012011

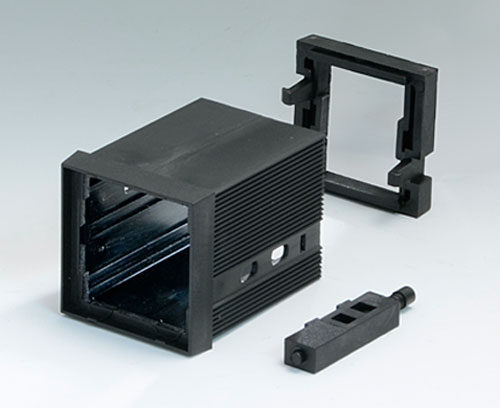

NORM-EINBAUGEHÄUSE TYP A
Gehäuse und Frontrahmen sind aus einem Stück. Der hintere Rahmen sowie die Front- und Rückplatten (Zubehör) werden einfach eingerastet. Mit Führungsstegen für den Leiterplatteneinschub an 2 Seiten. Entspricht DIN IEC 61554.
Lieferumfang1 Gehäuse, 1 Rahmen (hinten) mit Schnappverschluss, Befestigungselemente für Schalttafeleinbau
2D PDF Zeichnung
3D PDF
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für B6012011
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Zubehör zum Komplettieren
B6112111
Frontplatte
Frontplatte für NORM-EINBAUGEHÄUSE 48 x 48 TYP A.
Lieferumfang 1 Frontplatte
B6112111
FrontplatteProdukt Ihrem Warenkorb hinzugefügt
matt eloxiert
43,6x43,6x1,5mm
B6112112
Rückplatte
Rückplatte für NORM-EINBAUGEHÄUSE 48 x 48 TYP A.
Lieferumfang 1 Rückplatte
B6112112
RückplatteProdukt Ihrem Warenkorb hinzugefügt
matt eloxiert
42,2x29,6x1mm
B6112221
Frontplatte
Frontplatte für NORM-EINBAUGEHÄUSE 48 x 48 TYP A.
Lieferumfang 1 Frontplatte
B6112221
FrontplatteProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
43,7x43,7x2mm
B6112222
Rückplatte
Rückplatte für NORM-EINBAUGEHÄUSE 48 x 48 TYP A.
Lieferumfang 1 Rückplatte
B6112222
RückplatteProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
42,3x29,6x1,8mm
B6112331
Frontplatte
Frontplatte für NORM-EINBAUGEHÄUSE 48 x 48 TYP A.
Lieferumfang 1 Frontplatte
B6112331
FrontplatteProdukt Ihrem Warenkorb hinzugefügt
transparent
43,6x43,6x2mm
B6112341
Frontplatte
Frontplatte für NORM-EINBAUGEHÄUSE 48 x 48 TYP A.
Lieferumfang 1 Frontplatte
B6112341
FrontplatteProdukt Ihrem Warenkorb hinzugefügt
rot transparent
43,6x43,6x2mm
Produktoptionen für B6012011
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos
- Kfm. Daten
Breite
48 mm
Höhe
48 mm
Tiefe
57 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 157 KB
- AutoCAD DWG-Format 298 KB
- AutoCAD DXF-Format 903 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 100 KB
Gewicht/1 Stück
42 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Italien
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B6012011 und vergessen Sie nicht, ein Angebot anzufordern!
