B3222201 NET-BOX 220, Ausf. II

B3222201

NET-BOX 220, Ausf. II

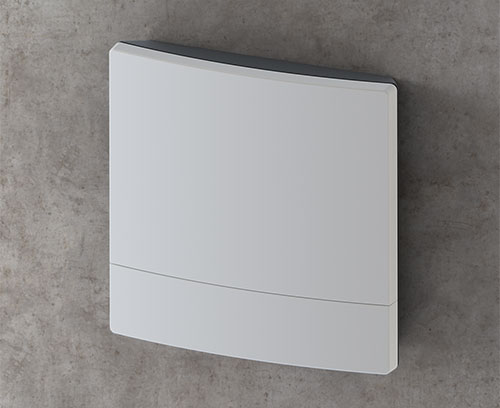

Dreiteiliges Kunststoffgehäuse im einheitlichen Erscheinungsbild durch abgedeckte Gehäuseverschraubungen. Moderne Farbkombination lichtgrau und lava. 2 Platinenebenen mit je 4 Befestigungsdomen im Elektronikraum. Durch das hochwertige Material ASA+PC-FR auch im Außenbereich einsetzbar.

Ausführung

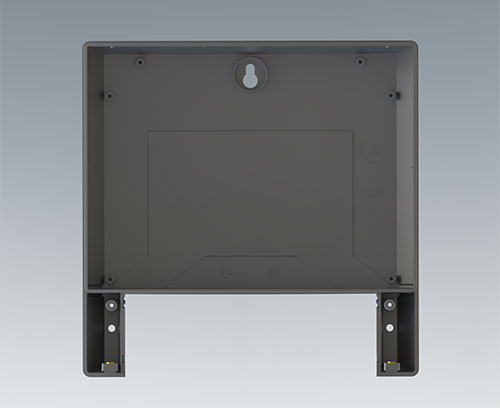

Unterteil mit Öffnungen für eine verdeckte Dreipunkt-Wandbefestigung: 1 Schlüsselloch für mittige Aufhängung sowie 2 Bohrungen, um das Gehäuse unten rechts und links zu sichern.

Lieferumfang

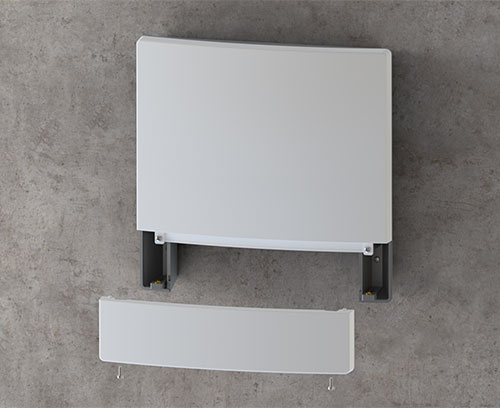

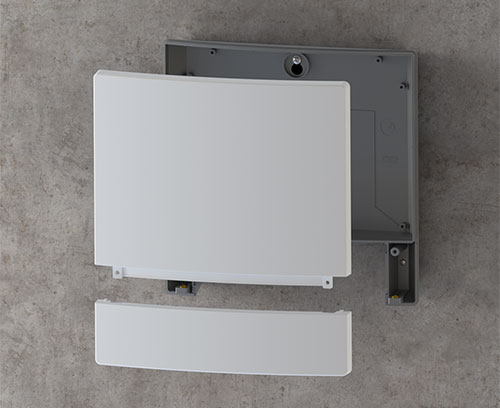

1 Unter- und Oberteil, 1 Blende und 1 Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Schutz"

B3322159 Dichtungs-Set 220

B3322159

Dichtungs-Set 220 Verwendung: Zur Erhöhung der Schutzart bei NET-BOX 220.

Lieferumfang 1 Dichtungs-Set

schließen

B3322159

Dichtungs-Set 220
Produkt Ihrem Warenkorb hinzugefügt
Silikon
schwarz

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0399T10 Torx Schraubendreher T10

A0399T10

Torx Schraubendreher T10 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T10. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T10

Torx Schraubendreher T10
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9207150 Anti-Rutsch-Füßchen 6,5 x 2 mm

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent
B3322918 Abdeckung 220

B3322918

Abdeckung 220 Mit der optionalen Abdeckung haben Sie die Möglichkeit, eine weitere Platine zu montieren und das Gehäuse optisch nach unten zu schließen.

Lieferumfang 1 Abdeckung

schließen

B3322918

Abdeckung 220
Produkt Ihrem Warenkorb hinzugefügt
ASA+PC-FR (UL 94 V-0)
lava

Produktoptionen für B3222201

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtungs-Set
Farbe
Oberteil und Blende lichtgrau RAL 7035,
Unterteil lava
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
220 mm
Höhe
220 mm
Tiefe
50,5 mm
Platinenlänge Unterteil
152 mm
Platinenbreite Unterteil
194 mm
Platinenlänge Oberteil
154 mm
Platinenbreite Oberteil
208 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
437 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
