B3023117

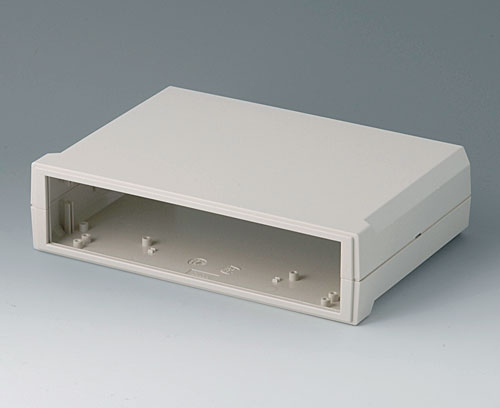

MOTEC L, flach/flach

Tisch-Gehäuse mit flachem Unter- und Oberteil. Schraubenlose Montage der Gehäuseschalen. Stirn- und Rückseite offen. Schraubdome für Leiterkarten und vertikale Führungen für Montageplatten. Front- und Rückplatte, einsteckbar als Zubehör.

Lieferumfang

1 Ober- und Unterteil, 4 selbstklebende Gehäusefüße

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B3023117

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör zum Komplettieren

B3123100 Front-/ Rückplatte L

B3123100

Front-/ Rückplatte L Geeignet für MOTEC L B3023117 mit flachem Unter- und Oberteil.

Lieferumfang 1 Frontplatte

B3123100

Front-/ Rückplatte L
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
214x52x1,5mm

Zubehör "Schrauben"

A9199008 Schrauben-Set

A9199008

Schrauben-Set Schrauben-Set zur Platinenbefestigung. Durchmesser 2,5 x 6 mm, Kreuzschlitz-Typ PZ1.

Lieferumfang 4 Schrauben

A9199008

Schrauben-Set
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B3023117

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Schutzart
Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
235 mm
Tiefe
165 mm
Höhe
60 mm
Platinenlänge Unterteil
208 mm
Platinenbreite Unterteil
150 mm
Folienlänge
210 mm
Folienbreite
47 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
322 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B3023117 und vergessen Sie nicht, ein Angebot anzufordern!
