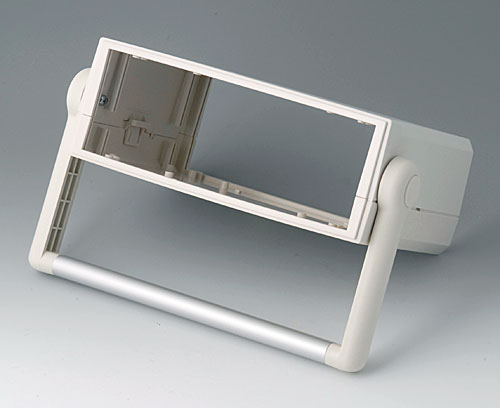

B3020147 MOTEC M, mit Griffbügel

B3020147

MOTEC M, mit Griffbügel

Tisch-Gehäuse mit Griffbügel in der Ausführung mit flachem Unter- und hohem Oberteil. Einrastmechanismus in 30°-Stufen verstellbar. Stirn- und Rückseite offen. Schraubdome für Leiterkarten und vertikale Führungen für Montageplatten. Frontplatten als Zubehör.

Lieferumfang

1 Ober- und Unterteil, Griffbügel, 4 selbstklebende Füße

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör zum Komplettieren

B3120110 Front-/ Rückplatte M

B3120110

Front-/ Rückplatte M Geeignet für MOTEC M B3020127 und B3020147 mit flachem Unter- und hohem Oberteil.

Lieferumfang 1 Frontplatte

schließen

B3120110

Front-/ Rückplatte M
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
185x67x1,5mm
B3120167 Bedienfront M, flach/hoch

B3120167

Bedienfront M, flach/hoch Geeignet für MOTEC M B3020127 und B3020147 mit flachem Unter- und hohem Oberteil. Die ergonomisch geneigte Bedienfront mit vertiefter Fläche für Folientastaturen wird in die vorhandene Führungsnut eingesteckt.

Lieferumfang 1 Bedienfront

schließen

B3120167

Bedienfront M, flach/hoch
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002

Zubehör "Schrauben"

A9199008 Schrauben-Set

A9199008

Schrauben-Set Schrauben-Set zur Platinenbefestigung. Durchmesser 2,5 x 6 mm, Kreuzschlitz-Typ PZ1.

Lieferumfang 4 Schrauben

schließen

A9199008

Schrauben-Set
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B3020147

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
Farbe
grauweiß RAL 9002,
Profil Griffbügel matt eloxiert
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
205 mm
Tiefe
140 mm
Höhe
75 mm
Platinenlänge Unterteil
178 mm
Platinenbreite Unterteil
125 mm
Folienlänge
181 mm
Folienbreite
63 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
396 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
