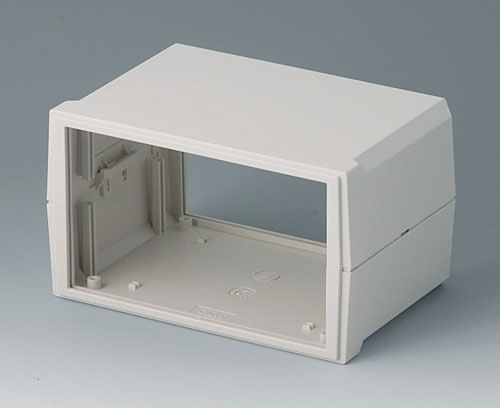

B3015137 MOTEC S, hoch/hoch

B3015137

MOTEC S, hoch/hoch

Tisch-Gehäuse mit hohem Unter- und Oberteil. Schraubenlose Montage der Gehäuseschalen. Stirn- und Rückseite offen. Schraubdome für Leiterkarten und vertikale Führungen für Montageplatten. Front- und Rückplatte, einsteckbar als Zubehör.

Lieferumfang

1 Ober- und Unterteil, 4 selbstklebende Gehäusefüße

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör zum Komplettieren

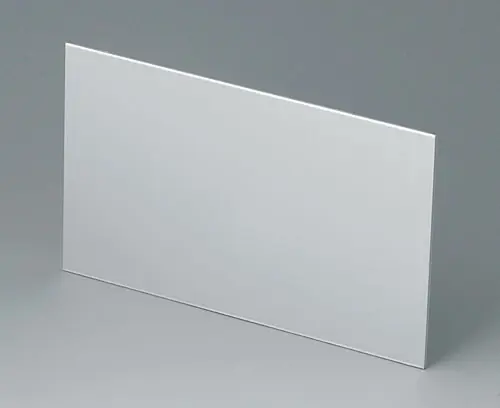

B3115120 Front-/ Rückplatte S

B3115120

Front-/ Rückplatte S Geeignet für MOTEC S B3015137 mit hohem Unter- und Oberteil.

Lieferumfang 1 Frontplatte

schließen

B3115120

Front-/ Rückplatte S
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
136x82x1,5mm

Zubehör "Schrauben"

A9199008 Schrauben-Set

A9199008

Schrauben-Set Schrauben-Set zur Platinenbefestigung. Durchmesser 2,5 x 6 mm, Kreuzschlitz-Typ PZ1.

Lieferumfang 4 Schrauben

schließen

A9199008

Schrauben-Set
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B3015137

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
Farbe
grauweiß RAL 9002
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
155 mm
Tiefe
105 mm
Höhe
90 mm
Platinenlänge Unterteil
128 mm
Platinenbreite Unterteil
90 mm
Folienlänge
132 mm
Folienbreite
78 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
174 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
