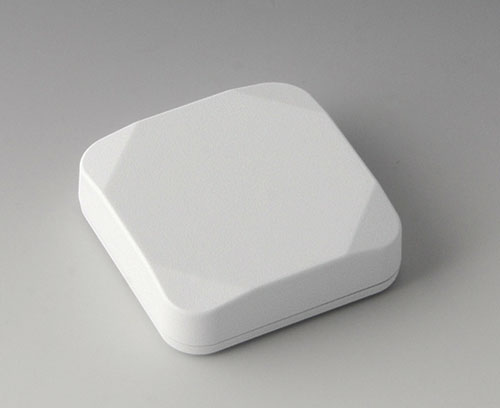

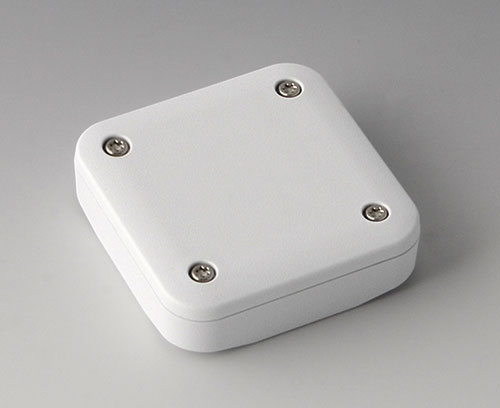

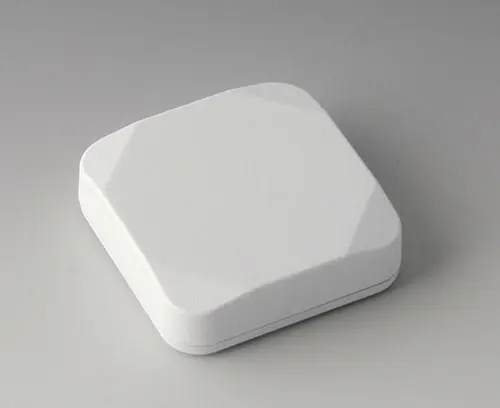

B1804117 MINI-DATA-BOX S50, flach

B1804117

MINI-DATA-BOX S50, flach

2-teiliges Kunststoffgehäuse mit flachem Oberteil, universell einsetzbar. Robuste Konstruktion mit bewährter Nut-/ Federverbindung. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Fixiersockel für Platinen und Bauteile in Ober- und Unterteil. Die Befestigung auf den Sockeln erfolgt mittels Heißverstemmen.

Ausführung

Oberteil flach

Lieferumfang

Ober- und Unterteil, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Schutz"

B1904101 Dichtung S50/SF50

B1904101

Dichtung S50/SF50 Verwendung: Zur Erhöhung der Schutzart bei MINI-DATA-BOX S50 und SF50. Gehäuseunterteile mit Nut zum Einlegen der Dichtung.

Lieferumfang 1 Dichtung

schließen

B1904101

Dichtung S50/SF50
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B1804117

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Anwendungsbeispiele
  • Kaufmännische Daten
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtung, IP 40
Farbe
verkehrsweiß RAL 9016
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
50 mm
Breite
50 mm
Höhe
15 mm
Platinenlänge Unterteil
42 mm
Platinenbreite Unterteil
42 mm
Platinenlänge Oberteil
42 mm
Platinenbreite Oberteil
42 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
16 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
