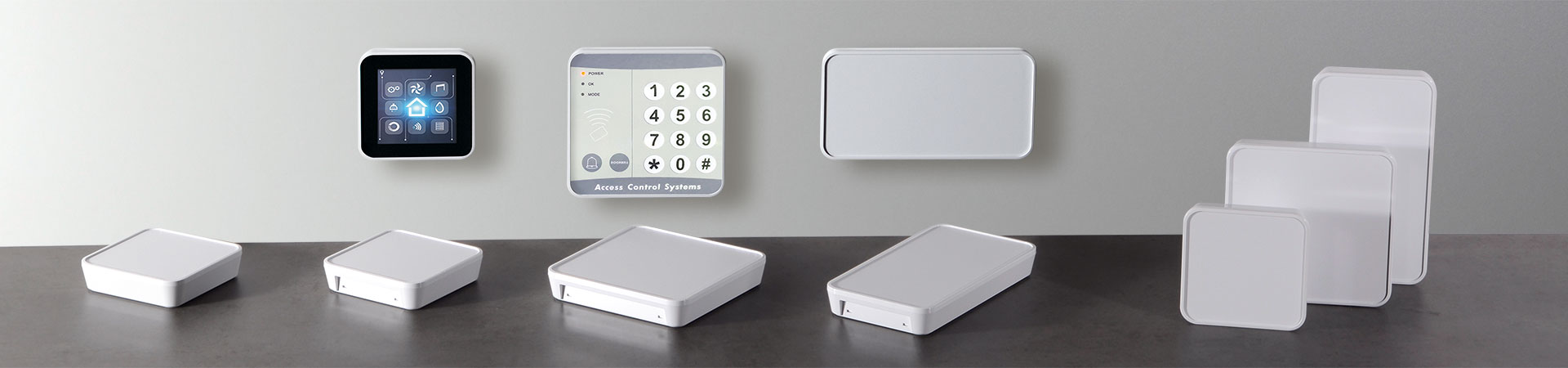

SMART-PANEL Gehäuse

Smart-Panel

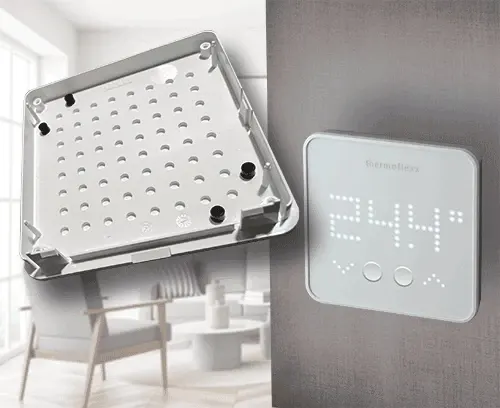

Edles Wandgehäuse für moderne Bedienzentralen

In der Gehäusereihe SMART-PANEL können intelligente Systeme zur komfortablen Steuerung und Überwachung der gesamten Gebäudetechnik integriert werden. Die elegante Optik fügt sich dabei nahtlos in moderne Wohn-/Gewerbe- und Industrieumgebungen ein.

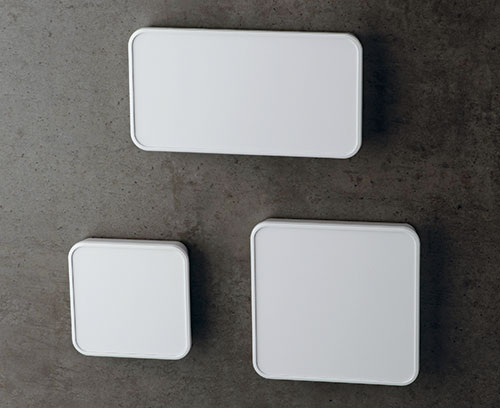

  • schlankes Gehäusedesign in 2 Größen: quadratisch 84 x 84 mm und rechteckig 155 x 84 mm

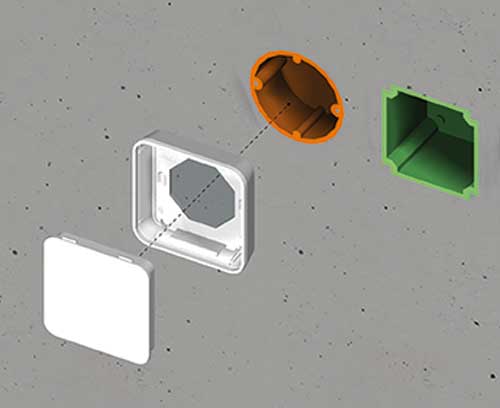

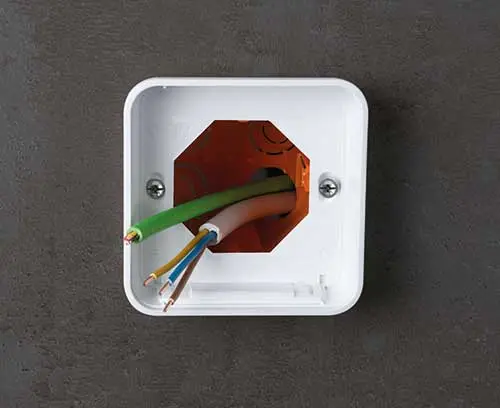

  • vorbereitet für die Montage auf gängigen Unterputz-/Hohlwanddosen mit max. Einbauöffnung 61 mm / Doppelgerätedosen sowie größeren, internationalen Installationsdosen bis max. Höhe - 150 mm / Breite - 61 mm
  • spannende Optik – Unterteil hochglanzpoliert, Oberteil mit feiner Oberflächenstruktur
  • hochwertiges V0-Material ASA+PC-FR in verkehrsweiß (RAL 9016)

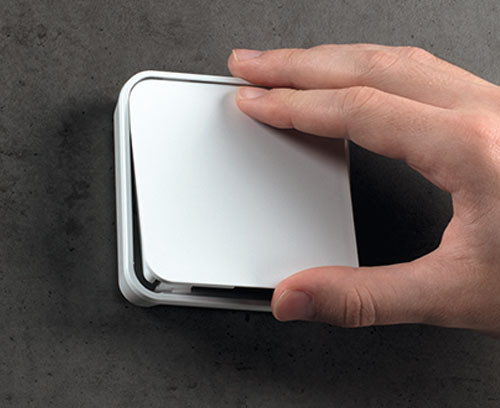

  • rationelle, schraubenlose Gehäusemontage mit Rastfunktion – ermöglicht wesentliche Vorteile bei den späteren Anschlusstätigkeiten vor Ort
  • plane, zurückversetzte Fläche für USB-, Mini-USB-Steckverbinder etc. sowie zum Öffnen der Gehäuse mittels separatem Entraster (paarweise im Zubehör)

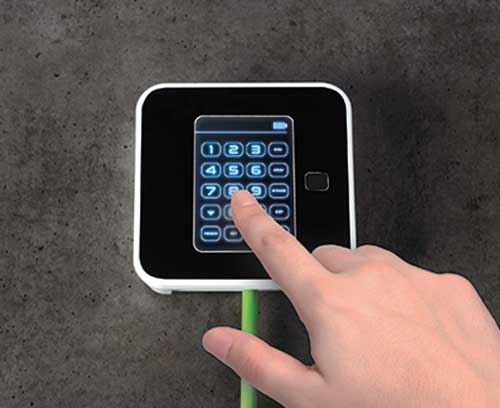

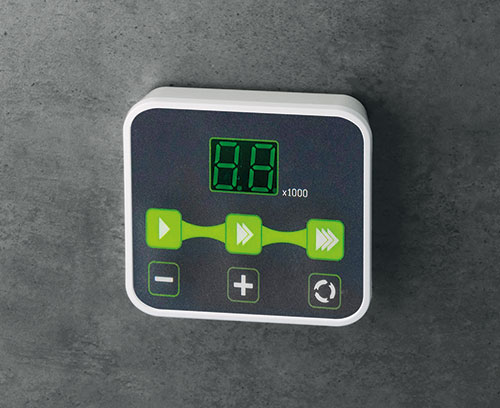

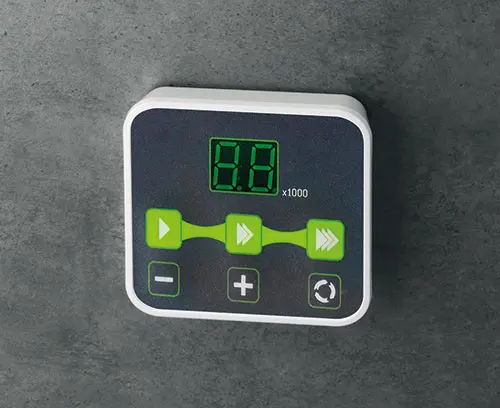

  • vertieftes Bedienfeld zum Schutz von Folientastaturen, Anzeigen-/Bedienelemente, Touch-Displays uvm.

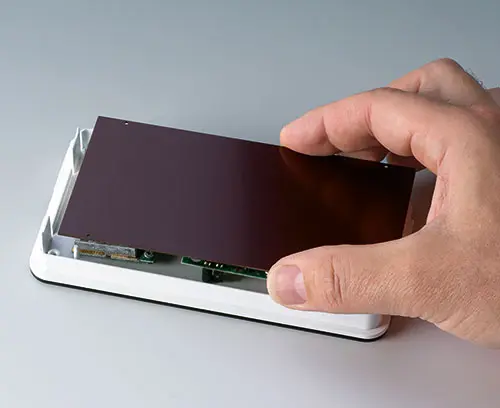

  • Montage der Einbauteile im Oberteil. Steckbare Phenolharz-Hartpapierplatte (Zubehör) sichert bei Bedarf die darunter liegende Elektronik vor Beschädigungen bei der Montage/Service.

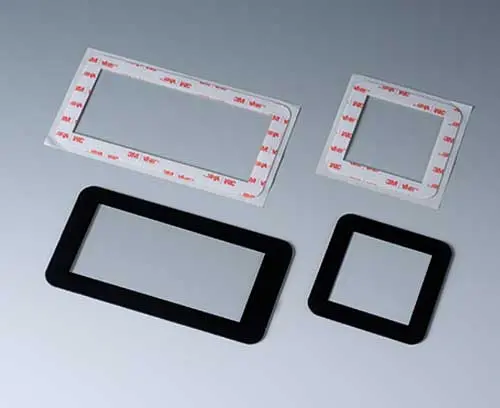

  • Glasplatte für hochwertige Anwendungen im Zubehörprogramm enthalten, z.B. bei einer Nutzung von Displays etc. Rückwärtige Bedruckung auf Anfrage möglich
  • Video

Anwendungsbereiche

Ideal für stationäre Elektronikanwendungen im Innenbereich:

  • Gebäudetechnik, Elektroinstallation
  • SMART-HOME
  • IoT/IIoT
  • Office
  • drahtlose Kommunikation
  • Mess- und Regeltechnik
  • Labor- und Medizintechnik, Healthcare
  • Sicherheitstechnik
  • Auswahl alle Artikel
  • Zubehör
  • Kundenspez. Modifikationen

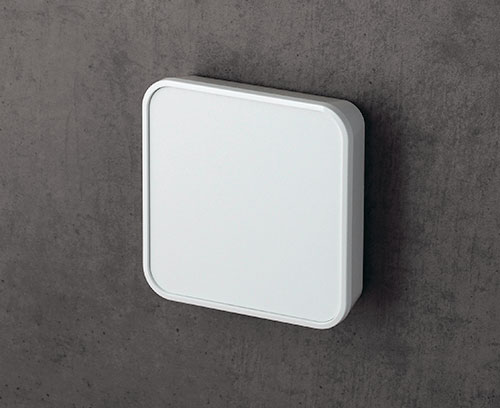

C6402107 SMART-PANEL S84

C6402107

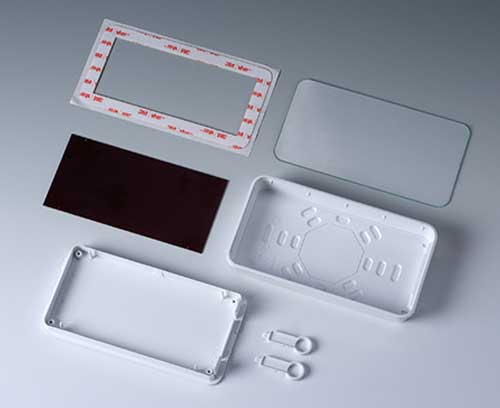

SMART-PANEL S84 2-teiliges Kunststoffgehäuse in edlem Design mit planem Oberteil. Befestigungsdome für Platinen und Bauteile im Oberteil. Unterteil mit vorgeformten Konturen für den Ausschnitt und die Befestigung auf Unterputz-/ Hohlwanddosen (nachträgliche Bearbeitung erforderlich). Sichere Verrastung von Ober- und Unterteil. Rationell bei der Endmontage. Für einfaches und zweckmäßiges Öffnen der Gehäuse empfehlen wir, die als Zubehör erhältlichen Entraster zu verwenden. Vertieftes Bedienfeld zum Schutz der Folientastatur. Hartpapierplatte, Glasscheibe und Klebefolie als Zubehör. Durch das hochwertige Material (UL 94 V-0) und die edle Formgebung perfekt für den Einsatz in der modernen Gebäudetechnik.

Lieferumfang Ober- und Unterteil

schließen

C6402107

SMART-PANEL S84
Produkt Ihrer Liste hinzugefügt
ASA+PC-FR (UL 94 V-0)
verkehrsweiß RAL 9016
84x84x21,3mm
IP 40
C6406107 SMART-PANEL E155

C6406107

SMART-PANEL E155 2-teiliges Kunststoffgehäuse in edlem Design mit planem Oberteil. Befestigungsdome für Platinen und Bauteile im Oberteil. Unterteil mit vorgeformten Konturen für den Ausschnitt und die Befestigung auf Unterputz-/ Hohlwanddosen (nachträgliche Bearbeitung erforderlich). Sichere Verrastung von Ober- und Unterteil. Rationell bei der Endmontage. Für einfaches und zweckmäßiges Öffnen der Gehäuse empfehlen wir, die als Zubehör erhältlichen Entraster zu verwenden. Vertieftes Bedienfeld zum Schutz der Folientastatur. Hartpapierplatte, Glasscheibe und Klebefolie als Zubehör. Durch das hochwertige Material (UL 94 V-0) und die edle Formgebung perfekt für den Einsatz in der modernen Gebäudetechnik.

Lieferumfang Ober- und Unterteil

schließen

C6406107

SMART-PANEL E155
Produkt Ihrer Liste hinzugefügt
ASA+PC-FR (UL 94 V-0)
verkehrsweiß RAL 9016
155x84x21,3mm
IP 40
A9210180 Anti-Rutsch-Füßchen 10,1 x 1,8 mm

A9210180

Anti-Rutsch-Füßchen 10,1 x 1,8 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9210180

Anti-Rutsch-Füßchen 10,1 x 1,8 mm
Produkt Ihrer Liste hinzugefügt
transparent
C6502010 Entraster-Set

C6502010

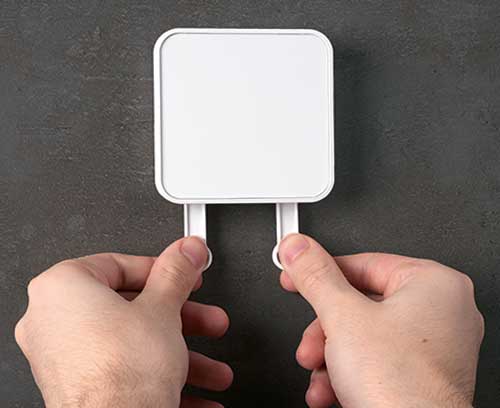

Entraster-Set Spezielles Zubehör für SMART-PANEL Gehäuse. Zum rationellen und sicheren Öffnen der Gehäuse empfehlen wir, die beiden im Set enthaltenen Entraster zu verwenden.
Die speziell entworfene Spitze sowie die Ausführung in Kunststoff ermöglichen eine präzise Anwendung in schmalen Öffnungen. Ideal für den Servicetechniker vor Ort, um empfindliche elektronische/elektrische Geräte bei Bedarf schonend zu öffnen.

Lieferumfang 2 Entraster

schließen

C6502010

Entraster-Set
Produkt Ihrer Liste hinzugefügt
ASA+PC-FR (UL 94 V-0)
verkehrsweiß RAL 9016
C6502011 Hartpapierplatte

C6502011

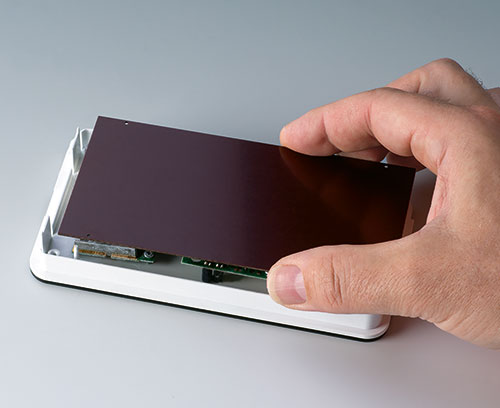

Hartpapierplatte Die Phenolharz-Hartpapierplatte kann auf die vorgesehenen Dome gesteckt und bei Bedarf heißverstemmt oder verklebt werden. Die Platte schützt die darunter liegende Elektronik vor Beschädigungen bei der Gerätemontage und späteren Servicetätigkeiten.

Lieferumfang 1 Hartpapierplatte

schließen

C6502011

Hartpapierplatte
Produkt Ihrer Liste hinzugefügt
65x67x1mm
C6502012 Klebefolie

C6502012

Klebefolie Zur sicheren Montage der Glasplatte auf dem Oberteil.

Lieferumfang 1 Klebefolie

schließen

C6502012

Klebefolie
Produkt Ihrer Liste hinzugefügt
C6502013 Glasscheibe

C6502013

Glasscheibe Glasscheibe für besonders hochwertige Anwendungen, welche auf das vertieft liegende Oberteil passgenau aufgeklebt werden kann. Auf Anfrage ist eine rückwärtige Bedruckung möglich, abgestimmt auf den sichtbaren Displayausschnitt sowie zur Abdeckung der Klebefläche.

Lieferumfang 1 Glasscheibe

schließen

C6502013

Glasscheibe
Produkt Ihrer Liste hinzugefügt
Glas
glasklar
78,75x78,75x1,6mm
C6506011 Hartpapierplatte

C6506011

Hartpapierplatte Die Phenolharz-Hartpapierplatte kann auf die vorgesehenen Dome gesteckt und bei Bedarf heißverstemmt oder verklebt werden. Die Platte schützt die darunter liegende Elektronik vor Beschädigungen bei der Gerätemontage und späteren Servicetätigkeiten.

Lieferumfang 1 Hartpapierplatte

schließen

C6506011

Hartpapierplatte
Produkt Ihrer Liste hinzugefügt
136x67x1mm
C6506012 Klebefolie

C6506012

Klebefolie Zur sicheren Montage der Glasplatte auf dem Oberteil.

Lieferumfang 1 Klebefolie

schließen

C6506012

Klebefolie
Produkt Ihrer Liste hinzugefügt
C6506013 Glasscheibe

C6506013

Glasscheibe Glasscheibe für besonders hochwertige Anwendungen, welche auf das vertieft liegende Oberteil passgenau aufgeklebt werden kann. Auf Anfrage ist eine rückwärtige Bedruckung möglich, abgestimmt auf den sichtbaren Displayausschnitt sowie zur Abdeckung der Klebefläche.

Lieferumfang 1 Glasscheibe

schließen

C6506013

Glasscheibe
Produkt Ihrer Liste hinzugefügt
Glas
glasklar
149,75x78,75x1,6mm

Produktoptionen für Smart-Panel

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
