A2813060

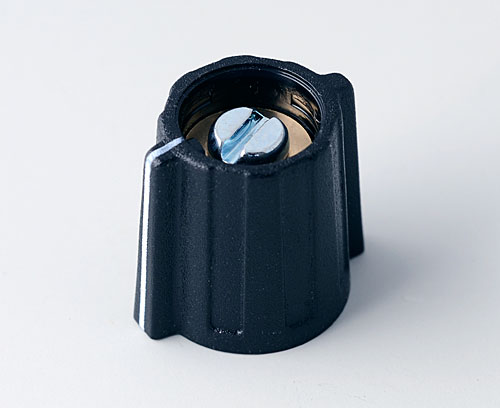

FLÜGELKNOPF 13,5, mit Strich
Passend für Drehpotentiometer mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn und leichte Justierung (mit Justierschlüssel - sep. Artikel). Achsbohrung abgestuft. Strich ist weiß.
Max. Drehmoment: Montage = 0,7 Nm, Funktion = 0,6 Nm.
1 Flügelknopf
Erstellen Sie Ihr PDF-Datenblatt für A2813060
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Systemkomponenten zum Komplettieren
A4113000
Lieferumfang 1 Deckel
A4113000
Deckel 13,5, ohne Strichschwarz RAL 9005
A4113002
Lieferumfang 1 Deckel
A4113002
Deckel 13,5, ohne Strichrot RAL F12/0-10
A4113004
Lieferumfang 1 Deckel
A4113004
Deckel 13,5, ohne Strichgelb RAL F12/0-1
A4113005
Lieferumfang 1 Deckel
A4113005
Deckel 13,5, ohne Strichgrün RAL F12/0-43
A4113006
Lieferumfang 1 Deckel
A4113006
Deckel 13,5, ohne Strichlichtblau RAL 5012
A4113007
Lieferumfang 1 Deckel
A4113007
Deckel 13,5, ohne Strichkieselgrau RAL 7032
A4113008
Lieferumfang 1 Deckel
A4113008
Deckel 13,5, ohne Strichstaubgrau RAL 7037
A4113100
Lieferumfang 1 Deckel
A4113100
Deckel 13,5, mit Strichschwarz RAL 9005
A4113102
Lieferumfang 1 Deckel
A4113102
Deckel 13,5, mit Strichrot RAL F12/0-10
A4113104
Lieferumfang 1 Deckel
A4113104
Deckel 13,5, mit Strichgelb RAL F12/0-1
A4113105
Lieferumfang 1 Deckel
A4113105
Deckel 13,5, mit Strichgrün RAL F12/0-43
A4113106
Lieferumfang 1 Deckel
A4113106
Deckel 13,5, mit Strichlichtblau RAL 5012
A4113107
Lieferumfang 1 Deckel
A4113107
Deckel 13,5, mit Strichkieselgrau RAL 7032
A4113108
Lieferumfang 1 Deckel
A4113108
Deckel 13,5, mit Strichstaubgrau RAL 7037
Zubehör "Schrauben"
A6207009
Zur Befestigung der Potentiometer an Blenden.
Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.
Lieferumfang 1 Rundmutter
A6207009
Rundmutter M7 x 0,75
A6210009
Zur Befestigung der Potentiometer an Blenden.
Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.
Lieferumfang 1 Rundmutter
A6210009
Rundmutter M10 x 0,75
A6295009
Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.
Lieferumfang 1 Rundmutter
A6295009
Rundmutter 3/8"-32G
A6300000
Lieferumfang 1 Steckschlüssel
A6300000
Steckschlüssel
A7513000
Lieferumfang 1 Mutterabdeckung
A7513000
Mutterabdeckung 13,5, ohne Strichschwarz RAL 9005
A7513010
Lieferumfang 1 Mutterabdeckung
A7513010
Mutterabdeckung 13,5, mit Strichschwarz RAL 9005
A7513018
Lieferumfang 1 Mutterabdeckung
A7513018
Mutterabdeckung 13,5, mit Strichstaubgrau RAL 7037
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 130 KB
- AutoCAD DWG-Format 246 KB
- AutoCAD DXF-Format 902 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 443 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00022052.x_t 654 KB
- 00022052.step 1.310 KB
- 00022052.sat 1.879 KB
(OKW Produkt)
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A2813060 und vergessen Sie nicht, ein Angebot anzufordern!
