A2623060

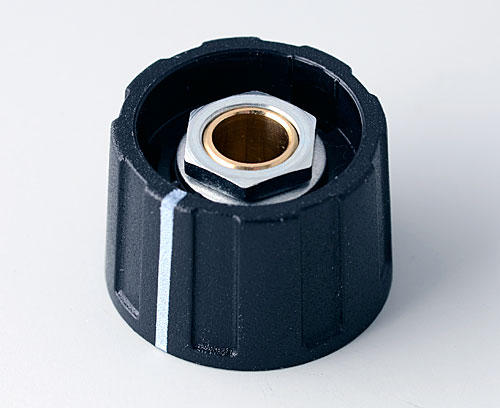

RUNDKNOPF 23, mit Strich

Passend für Drehpotentiometer mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn und leichte Justierung (mit Justierschlüssel - sep. Artikel). Achsbohrung durchgehend. Strich ist weiß.
Max. Drehmoment: Montage = 1,2 Nm, Funktion = 1,0 Nm.

Lieferumfang

1 Rundknopf

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für A2623060

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Systemkomponenten zum Komplettieren

A4123000 Deckel 23, ohne Strich

A4123000

Deckel 23, ohne Strich Passend für Rundknopf 23. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A4123000

Deckel 23, ohne Strich
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
A4123002 Deckel 23, ohne Strich

A4123002

Deckel 23, ohne Strich Passend für Rundknopf 23. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A4123002

Deckel 23, ohne Strich
Produkt Ihrem Warenkorb hinzugefügt

rot RAL F12/0-10
A4123004 Deckel 23, ohne Strich

A4123004

Deckel 23, ohne Strich Passend für Rundknopf 23. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A4123004

Deckel 23, ohne Strich
Produkt Ihrem Warenkorb hinzugefügt

gelb RAL F12/0-1
A4123006 Deckel 23, ohne Strich

A4123006

Deckel 23, ohne Strich Passend für Rundknopf 23. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A4123006

Deckel 23, ohne Strich
Produkt Ihrem Warenkorb hinzugefügt

lichtblau RAL 5012
A4123007 Deckel 23, ohne Strich

A4123007

Deckel 23, ohne Strich Passend für Rundknopf 23. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A4123007

Deckel 23, ohne Strich
Produkt Ihrem Warenkorb hinzugefügt

kieselgrau RAL 7032
A4123008 Deckel 23, ohne Strich

A4123008

Deckel 23, ohne Strich Passend für Rundknopf 23. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A4123008

Deckel 23, ohne Strich
Produkt Ihrem Warenkorb hinzugefügt

staubgrau RAL 7037
A4123100 Deckel 23, mit Strich

A4123100

Deckel 23, mit Strich Passend für Rundknopf 23. Deckel einfach zum Aufstecken. Strich ist weiß.

Lieferumfang 1 Deckel

A4123100

Deckel 23, mit Strich
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
A4123102 Deckel 23, mit Strich

A4123102

Deckel 23, mit Strich Passend für Rundknopf 23. Deckel einfach zum Aufstecken. Strich ist schwarz.

Lieferumfang 1 Deckel

A4123102

Deckel 23, mit Strich
Produkt Ihrem Warenkorb hinzugefügt

rot RAL F12/0-10
A4123105 Deckel 23, mit Strich

A4123105

Deckel 23, mit Strich Passend für Rundknopf 23. Deckel einfach zum Aufstecken. Strich ist schwarz.

Lieferumfang 1 Deckel

A4123105

Deckel 23, mit Strich
Produkt Ihrem Warenkorb hinzugefügt

grün RAL F12/0-43
A4123106 Deckel 23, mit Strich

A4123106

Deckel 23, mit Strich Passend für Rundknopf 23. Deckel einfach zum Aufstecken. Strich ist schwarz.

Lieferumfang 1 Deckel

A4123106

Deckel 23, mit Strich
Produkt Ihrem Warenkorb hinzugefügt

lichtblau RAL 5012
A4123107 Deckel 23, mit Strich

A4123107

Deckel 23, mit Strich Passend für Rundknopf 23. Deckel einfach zum Aufstecken. Strich ist schwarz.

Lieferumfang 1 Deckel

A4123107

Deckel 23, mit Strich
Produkt Ihrem Warenkorb hinzugefügt

kieselgrau RAL 7032
A4123108 Deckel 23, mit Strich

A4123108

Deckel 23, mit Strich Passend für Rundknopf 23. Deckel einfach zum Aufstecken. Strich ist schwarz.

Lieferumfang 1 Deckel

A4123108

Deckel 23, mit Strich
Produkt Ihrem Warenkorb hinzugefügt

staubgrau RAL 7037

Zubehör "Schrauben"

A6207009 Rundmutter M7 x 0,75

A6207009

Rundmutter M7 x 0,75

Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

A6207009

Rundmutter M7 x 0,75
Produkt Ihrem Warenkorb hinzugefügt
A6210009 Rundmutter M10 x 0,75

A6210009

Rundmutter M10 x 0,75

Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

A6210009

Rundmutter M10 x 0,75
Produkt Ihrem Warenkorb hinzugefügt
A6295009 Rundmutter 3/8"-32G

A6295009

Rundmutter 3/8"-32G Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

A6295009

Rundmutter 3/8"-32G
Produkt Ihrem Warenkorb hinzugefügt
A6300000 Steckschlüssel

A6300000

Steckschlüssel Zum Anziehen der Rundmutter. Passend für die Rundmuttern M7 x 0,75, M10 x 0,75 und 3/8"-32G.

Lieferumfang 1 Steckschlüssel

A6300000

Steckschlüssel
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A4223000 Pfeilscheibe 23

A4223000

Pfeilscheibe 23 Passend für Rundknopf 23. Pfeilscheibe einfach zum Aufstecken.

Lieferumfang 1 Pfeilscheibe

A4223000

Pfeilscheibe 23
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
A4223002 Pfeilscheibe 23

A4223002

Pfeilscheibe 23 Passend für Rundknopf 23. Pfeilscheibe einfach zum Aufstecken.

Lieferumfang 1 Pfeilscheibe

A4223002

Pfeilscheibe 23
Produkt Ihrem Warenkorb hinzugefügt

rot RAL F12/0-10
A4223008 Pfeilscheibe 23

A4223008

Pfeilscheibe 23 Passend für Rundknopf 23. Pfeilscheibe einfach zum Aufstecken.

Lieferumfang 1 Pfeilscheibe

A4223008

Pfeilscheibe 23
Produkt Ihrem Warenkorb hinzugefügt

staubgrau RAL 7037
A4423010 Skalenscheibe 23

A4423010

Skalenscheibe 23 Skalenscheibe einfach zum Aufstecken für Rundknopf 23 / COM-KNOB 23. Oberfläche glänzend. Symbol ist schwarz.

Lieferumfang 1 Skalenscheibe

A4423010

Skalenscheibe 23
Produkt Ihrem Warenkorb hinzugefügt

transparent
A4423020 Skalenscheibe 23

A4423020

Skalenscheibe 23 Skalenscheibe einfach zum Aufstecken für Rundknopf 23 / COM-KNOB 23. Oberfläche glänzend. Symbol ist schwarz.

Ausführung Black symbol.

Lieferumfang 1 Skalenscheibe

A4423020

Skalenscheibe 23
Produkt Ihrem Warenkorb hinzugefügt

transparent
A4423039 Skalenscheibe 23

A4423039

Skalenscheibe 23 Skalenscheibe einfach zum Aufstecken für Rundknopf 23 / COM-KNOB 23. Oberfläche glänzend. Symbol ist silber.

Lieferumfang 1 Skalenscheibe

A4423039

Skalenscheibe 23
Produkt Ihrem Warenkorb hinzugefügt

transparent
A4423060 Skalenscheibe 23

A4423060

Skalenscheibe 23 Skalenscheibe einfach zum Aufstecken für Rundknopf 23 / COM-KNOB 23. Oberfläche glänzend. Symbol ist schwarz.

Lieferumfang 1 Skalenscheibe

A4423060

Skalenscheibe 23
Produkt Ihrem Warenkorb hinzugefügt

transparent
A6403005 Justierschlüssel 20/23/31

A6403005

Justierschlüssel 20/23/31 Für genaues Einstellen von Kombiknöpfen mit Markierungsstrich, Skalen- und Pfeilscheiben. Problemlose Knopfmontage. Passend für Rundknöpfe ø 20, 23 und 31.

Lieferumfang 1 Justierschlüssel

A6403005

Justierschlüssel 20/23/31
Produkt Ihrem Warenkorb hinzugefügt

grün
A6600064 Verdrehungsschutz 6/4,6

A6600064

Verdrehungsschutz 6/4,6 Ermöglicht verdrehungssichere Knopfmontage auf Profilachsen 6/4,6 mm. Geeignet für Rundknöpfe Größen 20 bis 50.

Lieferumfang 1 Verdrehungsschutz

A6600064

Verdrehungsschutz 6/4,6
Produkt Ihrem Warenkorb hinzugefügt
A7323010 Scheibe 23, mit Strich

A7323010

Scheibe 23, mit Strich Passend für Rundknopf 23 / COM-KNOB 23. Scheibe einfach zum Aufstecken. Strich ist weiß.

Lieferumfang 1 Scheibe

A7323010

Scheibe 23, mit Strich
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005

Produktoptionen für A2623060

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Farbe
schwarz RAL 9005
Standards
RoHS konform
REACH konform
Durchmesser
23 mm
Höhe
15 mm
Achsbohrung
6 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
6,5 g
Warentarifnummer
(OKW Produkt)
84879090
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A2623060 und vergessen Sie nicht, ein Angebot anzufordern!
