A2550068

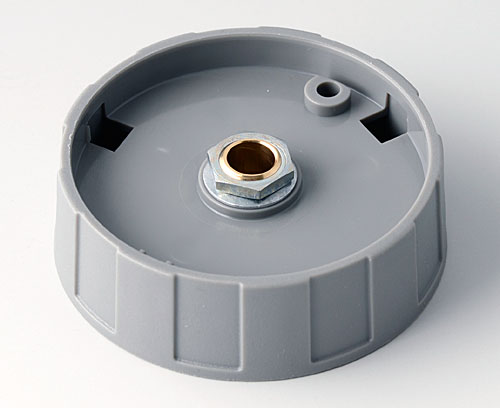

RUNDKNOPF 50, ohne Strich

Passend für Drehpotentiometer mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn und leichte Justierung (mit Justierschlüssel - sep. Artikel). Achsbohrung durchgehend.
Max. Drehmoment: Montage = 3,0 Nm, Funktion = 1,8 Nm.

Lieferumfang

1 Rundknopf

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für A2550068

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Systemkomponenten zum Komplettieren

A4150000 Deckel 50, ohne Strich

A4150000

Deckel 50, ohne Strich Passend für Rundknopf 50. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A4150000

Deckel 50, ohne Strich
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
A4150008 Deckel 50, ohne Strich

A4150008

Deckel 50, ohne Strich Passend für Rundknopf 50. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A4150008

Deckel 50, ohne Strich
Produkt Ihrem Warenkorb hinzugefügt

staubgrau RAL 7037
A4150100 Deckel 50, mit Strich

A4150100

Deckel 50, mit Strich Passend für Rundknopf 50. Deckel einfach zum Aufstecken. Strich ist weiß.

Lieferumfang 1 Deckel

A4150100

Deckel 50, mit Strich
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
A4150107 Deckel 50, mit Strich

A4150107

Deckel 50, mit Strich Passend für Rundknopf 50. Deckel einfach zum Aufstecken. Strich ist schwarz.

Lieferumfang 1 Deckel

A4150107

Deckel 50, mit Strich
Produkt Ihrem Warenkorb hinzugefügt

kieselgrau RAL 7032

Zubehör "Schrauben"

A6207009 Rundmutter M7 x 0,75

A6207009

Rundmutter M7 x 0,75

Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

A6207009

Rundmutter M7 x 0,75
Produkt Ihrem Warenkorb hinzugefügt
A6210009 Rundmutter M10 x 0,75

A6210009

Rundmutter M10 x 0,75

Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

A6210009

Rundmutter M10 x 0,75
Produkt Ihrem Warenkorb hinzugefügt
A6295009 Rundmutter 3/8"-32G

A6295009

Rundmutter 3/8"-32G Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

A6295009

Rundmutter 3/8"-32G
Produkt Ihrem Warenkorb hinzugefügt
A6300000 Steckschlüssel

A6300000

Steckschlüssel Zum Anziehen der Rundmutter. Passend für die Rundmuttern M7 x 0,75, M10 x 0,75 und 3/8"-32G.

Lieferumfang 1 Steckschlüssel

A6300000

Steckschlüssel
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A6600064 Verdrehungsschutz 6/4,6

A6600064

Verdrehungsschutz 6/4,6 Ermöglicht verdrehungssichere Knopfmontage auf Profilachsen 6/4,6 mm. Geeignet für Rundknöpfe Größen 20 bis 50.

Lieferumfang 1 Verdrehungsschutz

A6600064

Verdrehungsschutz 6/4,6
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für A2550068

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Farbe
staubgrau RAL 7037
Standards
RoHS konform
REACH konform
Durchmesser
50 mm
Höhe
15 mm
Achsbohrung
6 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
12 g
Warentarifnummer
(OKW Produkt)
84879090
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A2550068 und vergessen Sie nicht, ein Angebot anzufordern!
