A2540060

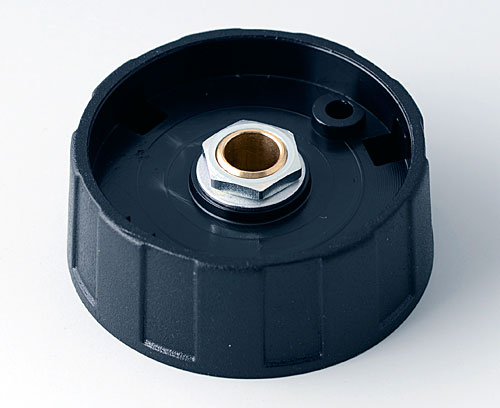

RUNDKNOPF 40, ohne Strich

Passend für Drehpotentiometer mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn und leichte Justierung (mit Justierschlüssel - sep. Artikel). Achsbohrung durchgehend.
Max. Drehmoment: Montage = 2,5 Nm, Funktion = 1,6 Nm.

Lieferumfang

1 Rundknopf

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für A2540060

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Systemkomponenten zum Komplettieren

A4140000 Deckel 40, ohne Strich

A4140000

Deckel 40, ohne Strich Passend für Rundknopf 40. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A4140000

Deckel 40, ohne Strich
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
A4140002 Deckel 40, ohne Strich

A4140002

Deckel 40, ohne Strich Passend für Rundknopf 40. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A4140002

Deckel 40, ohne Strich
Produkt Ihrem Warenkorb hinzugefügt

rot RAL F12/0-10
A4140007 Deckel 40, ohne Strich

A4140007

Deckel 40, ohne Strich Passend für Rundknopf 40. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A4140007

Deckel 40, ohne Strich
Produkt Ihrem Warenkorb hinzugefügt

kieselgrau RAL 7032
A4140008 Deckel 40, ohne Strich

A4140008

Deckel 40, ohne Strich Passend für Rundknopf 40. Deckel einfach zum Aufstecken.

Lieferumfang 1 Deckel

A4140008

Deckel 40, ohne Strich
Produkt Ihrem Warenkorb hinzugefügt

staubgrau RAL 7037
A4140100 Deckel 40, mit Strich

A4140100

Deckel 40, mit Strich Passend für Rundknopf 40. Deckel einfach zum Aufstecken. Strich ist weiß.

Lieferumfang 1 Deckel

A4140100

Deckel 40, mit Strich
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005

Zubehör "Schrauben"

A6207009 Rundmutter M7 x 0,75

A6207009

Rundmutter M7 x 0,75

Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

A6207009

Rundmutter M7 x 0,75
Produkt Ihrem Warenkorb hinzugefügt
A6210009 Rundmutter M10 x 0,75

A6210009

Rundmutter M10 x 0,75

Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

A6210009

Rundmutter M10 x 0,75
Produkt Ihrem Warenkorb hinzugefügt
A6295009 Rundmutter 3/8"-32G

A6295009

Rundmutter 3/8"-32G Zur Befestigung der Potentiometer an Blenden.

Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.

Lieferumfang 1 Rundmutter

A6295009

Rundmutter 3/8"-32G
Produkt Ihrem Warenkorb hinzugefügt
A6300000 Steckschlüssel

A6300000

Steckschlüssel Zum Anziehen der Rundmutter. Passend für die Rundmuttern M7 x 0,75, M10 x 0,75 und 3/8"-32G.

Lieferumfang 1 Steckschlüssel

A6300000

Steckschlüssel
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A4240000 Pfeilscheibe 40

A4240000

Pfeilscheibe 40 Passend für Rundknopf 40. Pfeilscheibe einfach zum Aufstecken.

Lieferumfang 1 Pfeilscheibe

A4240000

Pfeilscheibe 40
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
A4240008 Pfeilscheibe 40

A4240008

Pfeilscheibe 40 Passend für Rundknopf 40. Pfeilscheibe einfach zum Aufstecken.

Lieferumfang 1 Pfeilscheibe

A4240008

Pfeilscheibe 40
Produkt Ihrem Warenkorb hinzugefügt

staubgrau RAL 7037
A6600064 Verdrehungsschutz 6/4,6

A6600064

Verdrehungsschutz 6/4,6 Ermöglicht verdrehungssichere Knopfmontage auf Profilachsen 6/4,6 mm. Geeignet für Rundknöpfe Größen 20 bis 50.

Lieferumfang 1 Verdrehungsschutz

A6600064

Verdrehungsschutz 6/4,6
Produkt Ihrem Warenkorb hinzugefügt
A7340010 Scheibe 40, mit Strich

A7340010

Scheibe 40, mit Strich Passend für Rundknopf 40 / COM-KNOB 40. Scheibe einfach zum Aufstecken. Strich ist weiß.

Lieferumfang 1 Scheibe

A7340010

Scheibe 40, mit Strich
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005

Produktoptionen für A2540060

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Farbe
schwarz RAL 9005
Standards
RoHS konform
REACH konform
Durchmesser
40 mm
Höhe
15 mm
Achsbohrung
6 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
10 g
Warentarifnummer
(OKW Produkt)
84879090
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A2540060 und vergessen Sie nicht, ein Angebot anzufordern!
