A4220002

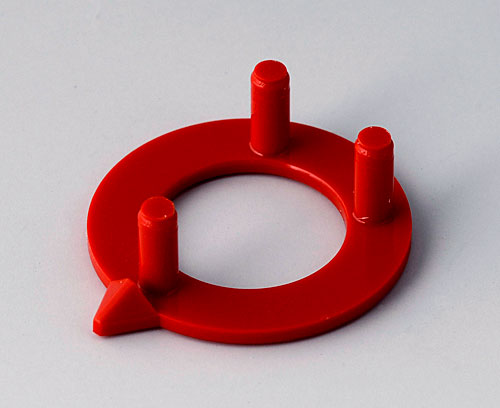

Pfeilscheibe 20

Passend für Rund- und Flügelknopf 20. Pfeilscheibe einfach zum Aufstecken.

Lieferumfang

1 Pfeilscheibe

2D PDF Zeichnung
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für A4220002

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
A2520040 RUNDKNOPF 20, ohne Strich

A2520040

RUNDKNOPF 20, ohne Strich Passend für Drehpotentiometer mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn und leichte Justierung (mit Justierschlüssel - sep. Artikel). Achsbohrung durchgehend.
Max. Drehmoment: Montage = 0,8 Nm, Funktion = 0,7 Nm.

Lieferumfang 1 Rundknopf

A2520040

RUNDKNOPF 20, ohne Strich
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
20x15mm
Achsbohrung 4mm
A2520060 RUNDKNOPF 20, ohne Strich

A2520060

RUNDKNOPF 20, ohne Strich Passend für Drehpotentiometer mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn und leichte Justierung (mit Justierschlüssel - sep. Artikel). Achsbohrung abgestuft.
Max. Drehmoment: Montage = 1,0 Nm, Funktion = 0,9 Nm.

Lieferumfang 1 Rundknopf

A2520060

RUNDKNOPF 20, ohne Strich
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
20x15mm
Achsbohrung 6mm
A2520068 RUNDKNOPF 20, ohne Strich

A2520068

RUNDKNOPF 20, ohne Strich Passend für Drehpotentiometer mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn und leichte Justierung (mit Justierschlüssel - sep. Artikel). Achsbohrung abgestuft.
Max. Drehmoment: Montage = 1,0 Nm, Funktion = 0,9 Nm.

Lieferumfang 1 Rundknopf

A2520068

RUNDKNOPF 20, ohne Strich
Produkt Ihrem Warenkorb hinzugefügt

staubgrau RAL 7037
20x15mm
Achsbohrung 6mm
A2520630 RUNDKNOPF 20, ohne Strich

A2520630

RUNDKNOPF 20, ohne Strich Passend für Drehpotentiometer mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn und leichte Justierung (mit Justierschlüssel - sep. Artikel). Achsbohrung abgestuft.
Max. Drehmoment: Montage = 1,0 Nm, Funktion = 0,9 Nm.

Lieferumfang 1 Rundknopf

A2520630

RUNDKNOPF 20, ohne Strich
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
20x15mm
Achsbohrung 1/4″
A2620040 RUNDKNOPF 20, mit Strich

A2620040

RUNDKNOPF 20, mit Strich Passend für Drehpotentiometer mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn und leichte Justierung (mit Justierschlüssel - sep. Artikel). Achsbohrung durchgehend. Strich ist weiß.
Max. Drehmoment: Montage = 0,8 Nm, Funktion = 0,7 Nm.

Lieferumfang 1 Rundknopf

A2620040

RUNDKNOPF 20, mit Strich
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
20x15mm
Achsbohrung 4mm
A2620060 RUNDKNOPF 20, mit Strich

A2620060

RUNDKNOPF 20, mit Strich Passend für Drehpotentiometer mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn und leichte Justierung (mit Justierschlüssel - sep. Artikel). Achsbohrung abgestuft. Strich ist weiß.
Max. Drehmoment: Montage = 1,0 Nm, Funktion = 0,9 Nm.

Lieferumfang 1 Rundknopf

A2620060

RUNDKNOPF 20, mit Strich
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
20x15mm
Achsbohrung 6mm
A2620068 RUNDKNOPF 20, mit Strich

A2620068

RUNDKNOPF 20, mit Strich Passend für Drehpotentiometer mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn und leichte Justierung (mit Justierschlüssel - sep. Artikel). Achsbohrung abgestuft. Strich ist schwarz.
Max. Drehmoment: Montage = 1,0 Nm, Funktion = 0,9 Nm.

Lieferumfang 1 Rundknopf

A2620068

RUNDKNOPF 20, mit Strich
Produkt Ihrem Warenkorb hinzugefügt

staubgrau RAL 7037
20x15mm
Achsbohrung 6mm

Produktoptionen für A4220002

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Farbe
rot RAL F12/0-10
Standards
RoHS konform
REACH konform
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
0,3 g
Warentarifnummer
(OKW Produkt)
84879090
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A4220002 und vergessen Sie nicht, ein Angebot anzufordern!
