B4042847

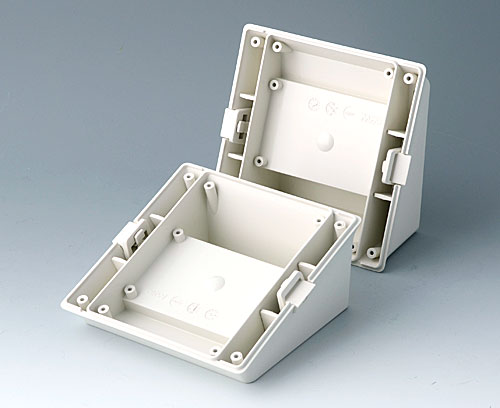

Sockel S - Pult/Wand -

Baugruppe: Für Gehäusekombinationen mit Bodenplatte und Rastleisten. Gehäuse rastet auf Sockel, je nach Anforderung längs- oder breitenorientiert, siehe Montageanleitung. Bei Bedarf Sicherung durch Drehriegel-Verschluss. Ergonomisch günstige Formgebung beim Ablesen und Bedienen. Direkte Wandmontage.

Lieferumfang

1 Sockel, 2 Clips, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B4042847

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Systemkomponenten zum Komplettieren

B4042407 Oberteil S

B4042407

Oberteil S Baugruppe: Passend für Unterteil Ausf. I. Zum Schutz der Elektronik. Integrierte Schraubdome für die Platinenbefestigung. Vertieft liegende Fläche zum Schutz der Folientastatur. Befestigung von hinten.

Lieferumfang 1 Oberteil, Montage-Set

B4042407

Oberteil S
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
190x135x14mm
B4042707 Unterteil S flach, Ausf. I

B4042707

Unterteil S flach, Ausf. I Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.

Ausführung Für Montage Oberteil oder Frontplatte Al geeignet (sep. Artikel)

Lieferumfang 1 Unterteil flach

B4042707

Unterteil S flach, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
190x135x24,5mm
B4042717 Unterteil S flach, Ausf. II

B4042717

Unterteil S flach, Ausf. II Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.

Ausführung Für Montage Frontplatte ABS oder Glaspanel geeignet (sep. Artikel)

Lieferumfang 1 Unterteil flach

B4042717

Unterteil S flach, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
190x135x24,5mm
B4042757 Unterteil S hoch, Ausf. I

B4042757

Unterteil S hoch, Ausf. I Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.

Ausführung Für Montage Oberteil oder Frontplatte Al geeignet (sep. Artikel)

Lieferumfang 1 Unterteil hoch

B4042757

Unterteil S hoch, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
190x135x34,5mm
B4042767 Unterteil S hoch, Ausf. II

B4042767

Unterteil S hoch, Ausf. II Baugruppe: Einzigartige Kombinationsvielfalt für Mobil-/ Pult- und Wandanwendungen geeignet. Schraubdome für Platinen vorhanden. Abschluss erforderlich – je nach Anwendung Batteriefach und -deckel / Bodenplatte mit Griffmulde / Bodenplatte mit Rastleisten, Sockel (Pult), Sockel (Ladestation) oder Sockel (Wand/Pult) – siehe sep. Artikel.

Ausführung Für Montage Frontplatte ABS oder Glaspanel geeignet (sep. Artikel)

Lieferumfang 1 Unterteil hoch

B4042767

Unterteil S hoch, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
190x135x34,5mm
B4142106 Frontplatte S

B4142106

Frontplatte S Baugruppe: Passend für Unterteil Ausf. I. Für den Einbau von Bedienelementen aller Art.

Lieferumfang 1 Frontplatte. Montage-Set

B4142106

Frontplatte S
Produkt Ihrem Warenkorb hinzugefügt

matt eloxiert
186,5x131,5x2mm
B4142107 Frontplatte S

B4142107

Frontplatte S Baugruppe: Passend für Unterteil Ausf. II. Für den Einbau von Bedienelementen aller Art.

Lieferumfang 1 Frontplatte. Montage-Set

B4142107

Frontplatte S
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
190,6x135,6x14,5mm
B4142203 Glaspanel S

B4142203

Glaspanel S Baugruppe: Passend für Unterteil Ausf. II. Designfront ohne Bedruckung. Verschiedene Medien und Umgebungsparameter wirken sich auf die Haftung der Klebefolien aus. Bitte prüfen Sie vor Verwendung, ob sich diese für Ihren Einsatz eignet.

Ausführung Sicherheitsglas mit Antireflexbeschichtung, hoher Kratzfestigkeit, sehr reinigungsfreundlich

Lieferumfang 1 Glaspanel inkl. Befestigungsrahmen und Klebefolie

B4142203

Glaspanel S
Produkt Ihrem Warenkorb hinzugefügt

glasklar
190,6x135,6x16,7mm
B4142257 Bodenplatte mit Rastleisten S

B4142257

Bodenplatte mit Rastleisten S Baugruppe: Passend für Unterteil Ausf. I und II, zum Verschrauben.

Lieferumfang 1 Bodenplatte, 2 Rastleisten, Montage-Set

B4142257

Bodenplatte mit Rastleisten S
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Zubehör "Schutz"

B4142005 Dichtung S (Unterteil - Frontdesign)

B4142005

Dichtung S (Unterteil - Frontdesign) Zur Erhöhung der Schutzart. Verwendung zwischen Unterteil und Frontdesign (Oberteil / Frontplatte Al / Frontplatte ABS oder Glaspanel).

Lieferumfang 1 Dichtung

B4142005

Dichtung S (Unterteil - Frontdesign)
Produkt Ihrem Warenkorb hinzugefügt
B4142006 Dichtung S (Unterteil - Sockel/Bodenpl./Bat.fach ...)

B4142006

Dichtung S (Unterteil - Sockel/Bodenpl./Bat.fach ...) Zur Erhöhung der Schutzart. Verwendung zwischen
- Unterteil und Sockel / Bodenplatte / Batteriefach sowie
- Sockel und Sockeldeckel (Ausführung Sockel für Ladestation, Gehäuseablage Mobil).

Lieferumfang 1 Dichtung

B4142006

Dichtung S (Unterteil - Sockel/Bodenpl./Bat.fach ...)
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B4042847

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Breite
123 mm
Tiefe
123 mm
Höhe
53 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Gruppe)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
121 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B4042847 und vergessen Sie nicht, ein Angebot anzufordern!
