Aluminium-Profilgehäuse
A9466107
EVOTEC 200, Ausf. III

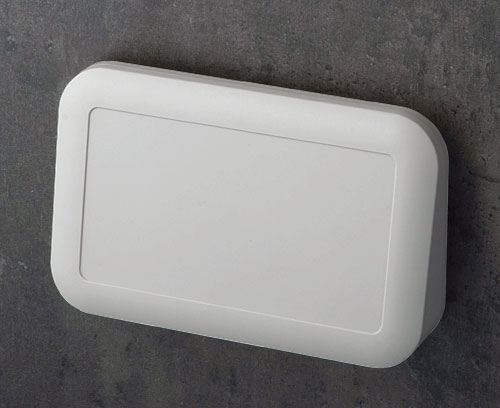

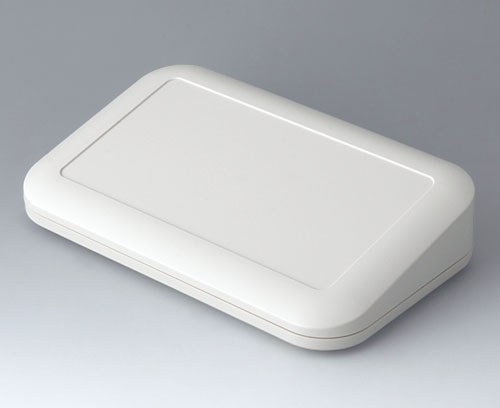

2-teiliges Kunststoffgehäuse mit einer um 12° ergonomisch geneigten Bedienfläche. Oberteil mit vertieftem Feld zum Schutz der Folientastatur/Dekorfolie. Robuste Konstruktion. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Dichtung für Schutzart IP 65 als Zubehör. Befestigungsdome für Platinen und Bauteile in Ober- und Unterteil. Wandhalter als Zubehör.
Oberteil „Pult“, Bedienfeld 1 mm vertieft
LieferumfangOber- und Unterteil, Montage-Set inkl. 6 selbstklebende Gummifüße
2D PDF Zeichnung
3D PDF
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für A9466107
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Zubehör "Schutz"
A9506030
Dichtung 200
Verwendung: Zur Erhöhung der Schutzart. Gehäuseunterteil mit Nut zum Einlegen der Dichtung.
Lieferumfang 1 Dichtung
A9506030
Dichtung 200Produkt Ihrem Warenkorb hinzugefügt
Zubehör "Wand/Halter"
A9325018
Masthalter / Rohrhalter
Zur sicheren und stabilen Montage von IP-geschützten, robusten Gehäusen mit Befestigungsschellen oder Kabelbindern an Rohren / Masten mit Durchmessern ab 30 mm. Einteilige Konstruktion aus UV-beständigem Material.
Hinweis:
Jeder Anwendungsfall (Umgebung, Dichtigkeit, Gehäusegröße/-version, Mastdurchmesser etc.) ist unterschiedlich. Aufgrund dessen werden keine Montageschrauben oder Befestigungsschellen mitgeliefert, lediglich die Mast-/Rohrhalterung. Auf Anfrage haben wir jedoch vielfältige Lösungsmöglichkeiten parat, welche passgenau auf den späteren Einsatzbereich zugeschnitten sind.
Lieferumfang 1 Mast-/Rohrhalter
A9325018
Masthalter / RohrhalterProdukt Ihrem Warenkorb hinzugefügt
anthrazitgrau RAL 7016
100x100x20mm
A9506117
Wandhalter-Set
Universell einsetzbar für Kunststoff-Kleingehäuse mit planer Grundfläche.
Der Adapter (106 x 75 mm) wird mittels 4 Schrauben am Gehäuseunterteil fixiert. 4 Aufnahmebohrungen ø 3,5 mm erforderlich. Der Adapter ermöglicht, das Gehäuse einfach und schnell auf den an der Wand montierten Halter zu rasten. Optional lassen sich die Teile mit 2 Schrauben verschrauben und so zusätzlich gegen Abnahme sichern.
Der Adapter (106 x 75 mm) wird mittels 4 Schrauben am Gehäuseunterteil fixiert. 4 Aufnahmebohrungen ø 3,5 mm erforderlich. Der Adapter ermöglicht, das Gehäuse einfach und schnell auf den an der Wand montierten Halter zu rasten. Optional lassen sich die Teile mit 2 Schrauben verschrauben und so zusätzlich gegen Abnahme sichern.
Lieferumfang 1 Adapter, 1 Halter, 4 Torx Edelstahlschrauben, 2 Sicherungsschrauben
A9506117
Wandhalter-SetProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
Zubehör "Schrauben"
A0305031
Selbstformende Schraube 2,5 x 6 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
A0305031
Selbstformende Schraube 2,5 x 6 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
A0325060
Selbstformende Schraube 2,5 x 6 mm (T8)
Selbstformende Schraube mit Torx-Antrieb T8. Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
A0325060
Selbstformende Schraube 2,5 x 6 mm (T8)Produkt Ihrem Warenkorb hinzugefügt
Produktoptionen für A9466107
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos
- Kfm. Daten
Material
Schutzart
Erforderliches Zubehör: Dichtung,
Farbe
grauweiß RAL 9002
Standards
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
200 mm
Breite
124 mm
Höhe
45 mm
Platinenlänge Unterteil
190 mm
Platinenbreite Unterteil
80 mm
Platinenlänge Oberteil
190 mm
Platinenbreite Oberteil
80 mm
Folienlänge
160,2 mm
Folienbreite
87,8 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 239 KB
- AutoCAD DWG-Format 518 KB
- AutoCAD DXF-Format 1.809 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 702 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00021054.x_t 5.756 KB
- 00021054.step 14.164 KB
- 00021054.sat 14.121 KB
Gewicht/1 Stück
207 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Deutschland
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A9466107 und vergessen Sie nicht, ein Angebot anzufordern!
