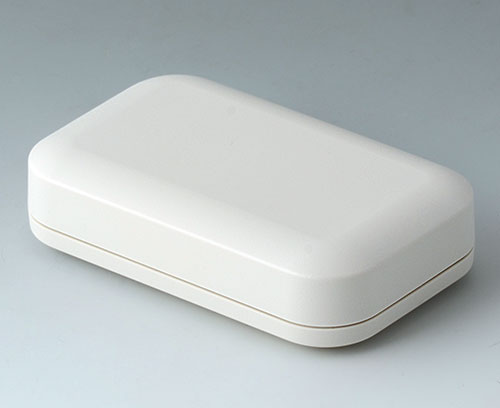

A9421107 EVOTEC 100, Ausf. I

A9421107

EVOTEC 100, Ausf. I

2-teiliges Kunststoffgehäuse mit planem Oberteil, flach. Robuste Konstruktion mit Nut- und Federverbindung. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Befestigungsdome für Platinen und Bauteile in Ober- und Unterteil.

Ausführung

Oberteil „plan“

Lieferumfang

Ober- und Unterteil, Montage-Set inkl. 4 selbstklebende Gummifüße

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Schutz"

A9502030 Dichtung 100

A9502030

Dichtung 100 Verwendung: Zur Erhöhung der Schutzart. Gehäuseunterteil mit Nut zum Einlegen der Dichtung.

Lieferumfang 1 Dichtung

schließen

A9502030

Dichtung 100
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Wand/Halter"

B1300017 Befestigungsteil für DIN-Schienen

B1300017

Befestigungsteil für DIN-Schienen Geeignet für TOPTEC ab Größe 123 F/H und EVOTEC 100/125/150. Ermöglicht eine Befestigung der Gehäuse auf DIN-Schienen nach DIN EN 60715 (TH35, G32). Einfache Montage. 2 Bohrungen ø 3 mm am Gehäuse erforderlich.

Lieferumfang 1 Befestigungsteil, Montage-Set

schließen

B1300017

Befestigungsteil für DIN-Schienen
Produkt Ihrem Warenkorb hinzugefügt
PA 6
grauweiß RAL 9002

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0325060 Selbstformende Schraube 2,5 x 6 mm (T8)

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8) Selbstformende Schraube mit Torx-Antrieb T8. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8)
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl
A0399T08 Torx Schraubendreher T8

A0399T08

Torx Schraubendreher T8 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T8. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T08

Torx Schraubendreher T8
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für A9421107

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtung, IP 40
Farbe
grauweiß RAL 9002
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
100 mm
Breite
62 mm
Höhe
26 mm
Platinenlänge Unterteil
90 mm
Platinenbreite Unterteil
50 mm
Platinenlänge Oberteil
90 mm
Platinenbreite Oberteil
50 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
59 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
