Aluminium-Profilgehäuse

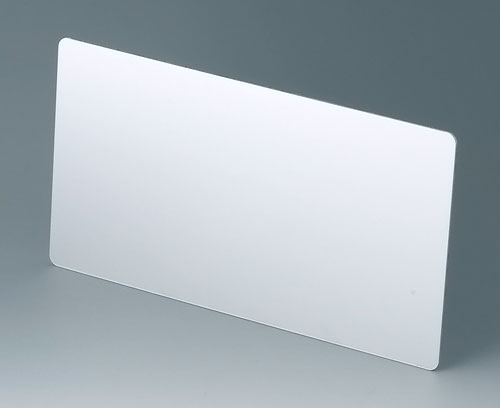

A0334270
Front-/ Rückplatte 42 TE 3 HE
Front- und Rückplatte für Gehäuse 42 TE 3 HE.
Lieferumfang1 Frontplatte
2D PDF Zeichnung
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für A0334270
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
A0114170
Schale 42 TE
Die Gehäuseschalen (2 St. erforderlich) rasten auf Druck sicher ineinander. Mit eingespritzten Befestigungstürmen für Leiterplatten-Montage. Kombinierbar mit Seitenteil und Gehäuseleiste (separate Artikel).
Lieferumfang 1 Schale
A0114170
Schale 42 TEProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
260x250x27mm
A0114370
Gehäuseleiste, ohne Schlitze
Gehäuseleiste ohne Schlitze für oben. Zum Einrasten in die Gehäuseschale.
Lieferumfang 1 Gehäuseleiste ohne Schlitze
A0114370
Gehäuseleiste, ohne SchlitzeProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
A0120270
Seitenteil 2 HE
Seitenteil 2 HE zur Erweiterung der Bauhöhe. Kombinierbar mit Gehäuseschale (rastet auf Druck sicher ineinander).
Lieferumfang 1 Seitenteil
A0120270
Seitenteil 2 HEProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
250x88,9mm
A0120280
Seitenteil 2 HE
Seitenteil 2 HE zur Erweiterung der Bauhöhe. Kombinierbar mit Gehäuseschale (rastet auf Druck sicher ineinander).
Lieferumfang 1 Seitenteil
A0120280
Seitenteil 2 HEProdukt Ihrem Warenkorb hinzugefügt
kieselgrau RAL 7032
250x88,9mm
A0121270
Seitenteil 2 HE, m. Bohrung f. Griffb.
Seitenteil 2 HE mit Bohrung für Griffbügel zur Erweiterung der Bauhöhe. Kombinierbar mit Gehäuseschale (rastet auf Druck sicher ineinander).
Lieferumfang 1 Seitenteil
A0121270
Seitenteil 2 HE, m. Bohrung f. Griffb.Produkt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
250x88,9mm

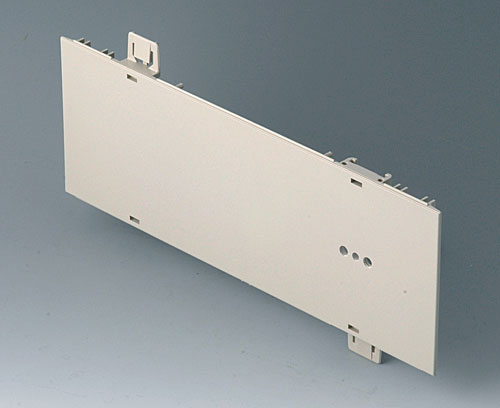

A0121280
Seitenteil 2 HE, m. Bohrung f. Griffb.
Seitenteil 2 HE mit Bohrung für Griffbügel zur Erweiterung der Bauhöhe. Kombinierbar mit Gehäuseschale (rastet auf Druck sicher ineinander).
Lieferumfang 1 Seitenteil
A0121280
Seitenteil 2 HE, m. Bohrung f. Griffb.Produkt Ihrem Warenkorb hinzugefügt
kieselgrau RAL 7032
250x88,9mm
A0124370
Gehäuseleiste, mit Schlitzen
Gehäuseleiste mit Schlitzen für oben. Zum Einrasten in die Gehäuseschale.
Lieferumfang 1 Gehäuseleiste mit Schlitzen
A0124370
Gehäuseleiste, mit SchlitzenProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
A0134370
Gehäuseleiste, ohne Schlitze, mit Fuß
Gehäuseleiste ohne Schlitze, mit Fuß für unten. Zum Einrasten in die Gehäuseschale. Kombinierbar mit Kippfuß (siehe Zubehör).
Lieferumfang 1 Gehäuseleiste ohne Schlitze
A0134370
Gehäuseleiste, ohne Schlitze, mit FußProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
A0144370
Gehäuseleiste, mit Schlitzen, mit Fuß
Gehäuseleiste mit Schlitzen, mit Fuß für unten. Zum Einrasten in die Gehäuseschale. Kombinierbar mit Kippfuß (siehe Zubehör).
Lieferumfang 1 Gehäuseleiste mit Schlitzen
A0144370
Gehäuseleiste, mit Schlitzen, mit FußProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
A0234070
EUROPA-GEHÄUSE 42 TE, o. Griffb.
Baukasten-System ohne Verschraubung. Befestigungstürme in den Gehäuseschalen und Seitenteilen.
Lieferumfang 2 Schalen, 2 Seitenteile 2 HE, 2 Gehäuseleisten ohne Schlitze, 2 Gehäuseleisten ohne Schlitze mit Fuß
A0234070
EUROPA-GEHÄUSE 42 TE, o. Griffb.Produkt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
260x250x143mm

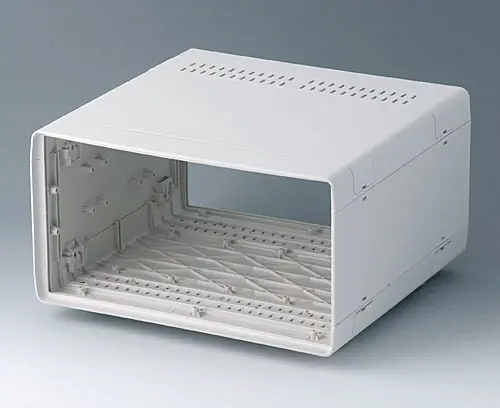

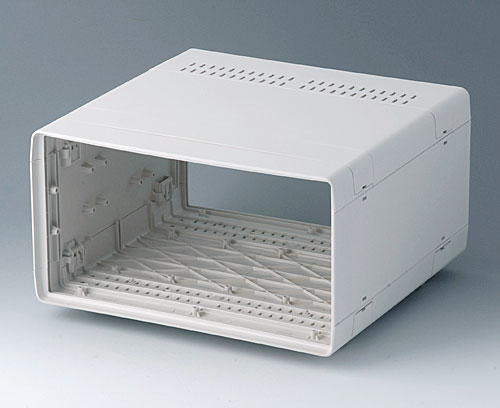

A0234170
EUROPA-GEHÄUSE 42 TE, o. Griffb.
Baukasten-System ohne Verschraubung. Befestigungstürme in den Gehäuseschalen und Seitenteilen.
Lieferumfang 2 Schalen, 2 Seitenteile 2 HE, je 1 Gehäuseleiste ohne/mit Schlitzen, je 1 Gehäuseleiste ohne/mit Schlitzen mit Fuß
A0234170
EUROPA-GEHÄUSE 42 TE, o. Griffb.Produkt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
260x250x143mm

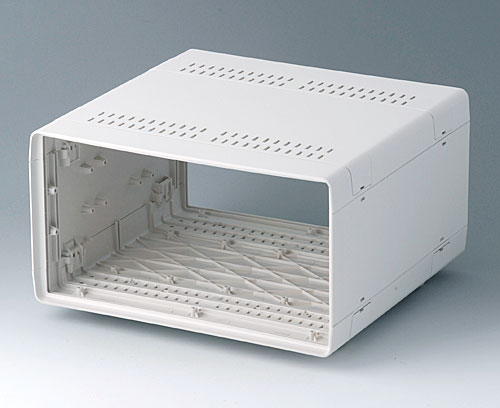

A0234270
EUROPA-GEHÄUSE 42 TE, o. Griffb.
Baukasten-System ohne Verschraubung. Befestigungstürme in den Gehäuseschalen und Seitenteilen.
Lieferumfang 2 Schalen, 2 Seitenteile 2 HE, 2 Gehäuseleisten mit Schlitzen, 2 Gehäuseleisten mit Schlitzen mit Fuß
A0234270
EUROPA-GEHÄUSE 42 TE, o. Griffb.Produkt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
260x250x143mm
A0234470
EUROPA-GEHÄUSE 42 TE, m. Griffb.
Baukasten-System ohne Verschraubung mit Griffbügel. Befestigungstürme in den Gehäuseschalen und Seitenteilen.
Lieferumfang 2 Schalen, 2 Seitenteile 2 HE mit Bohrung, 2 Gehäuseleisten ohne Schlitze, 2 Gehäuseleisten ohne Schlitze mit Fuß, 1 Griffbügel
A0234470
EUROPA-GEHÄUSE 42 TE, m. Griffb.Produkt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
260x250x143mm

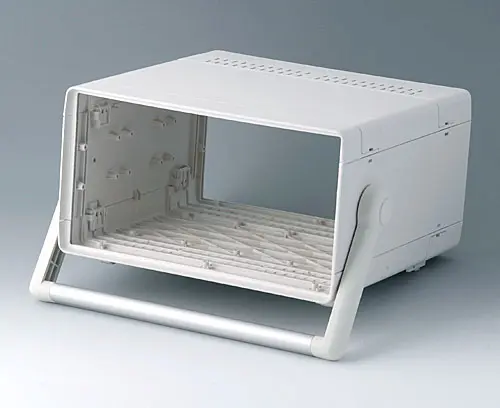

A0234570
EUROPA-GEHÄUSE 42 TE, m. Griffb.
Baukasten-System ohne Verschraubung mit Griffbügel. Befestigungstürme in den Gehäuseschalen und Seitenteilen.
Lieferumfang 2 Schalen, 2 Seitenteile 2 HE mit Bohrung, je 1 Gehäuseleiste ohne/mit Schlitzen, je 1 Gehäuseleiste ohne/mit Schlitzen mit Fuß, 1 Griffbügel
A0234570
EUROPA-GEHÄUSE 42 TE, m. Griffb.Produkt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
260x250x143mm

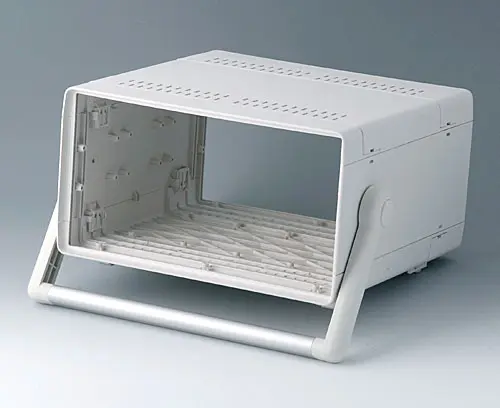

A0234670
EUROPA-GEHÄUSE 42 TE, m. Griffb.
Baukasten-System ohne Verschraubung mit Griffbügel. Befestigungstürme in den Gehäuseschalen und Seitenteilen.
Lieferumfang 2 Schalen, 2 Seitenteile 2 HE mit Bohrung, 2 Gehäuseleisten mit Schlitzen, je 1 Gehäuseleiste mit Schlitzen mit Fuß, 1 Griffbügel
A0234670
EUROPA-GEHÄUSE 42 TE, m. Griffb.Produkt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
260x250x143mm
A0344216
Griffbügel 42 TE
Zum Tragen und Schrägstellen des Gerätes. Mit belastbarem Einrastmechanismus in 30°-Stufen. Seitenteile grauweiß RAL 9002 / Druckknöpfe kieselgrau RAL 7032. Kombinierbar mit Seitenteil mit Bohrung für Griffbügel.
Lieferumfang 2 Seitenteile, 1 Al-Profil, 2 Befestigungsschrauben
A0344216
Griffbügel 42 TEProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
A0344217
Griffbügel 42 TE
Zum Tragen und Schrägstellen des Gerätes. Mit belastbarem Einrastmechanismus in 30°-Stufen. Seitenteile grauweiß RAL 9002 / Druckknöpfe grauweiß RAL 9002. Kombinierbar mit Seitenteil mit Bohrung für Griffbügel.
Lieferumfang 2 Seitenteile, 1 Al-Profil, 2 Befestigungsschrauben
A0344217
Griffbügel 42 TEProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
A0344218
Griffbügel 42 TE
Zum Tragen und Schrägstellen des Gerätes. Mit belastbarem Einrastmechanismus in 30°-Stufen. Seitenteile kieselgrau RAL 7032 / Druckknöpfe grauweiß RAL 9002. Kombinierbar mit Seitenteil mit Bohrung für Griffbügel.
Lieferumfang 2 Seitenteile, 1 Al-Profil, 2 Befestigungsschrauben
A0344218
Griffbügel 42 TEProdukt Ihrem Warenkorb hinzugefügt
kieselgrau RAL 7032
Produktoptionen für A0334270
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos
- Kfm. Daten
Breite
250,8 mm
Höhe
135,2 mm
Dicke
2 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 435 KB
- AutoCAD DWG-Format 1.059 KB
- AutoCAD DXF-Format 4.222 KB
Gewicht/1 Stück
182 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
76069200
Herstellungsland
Deutschland
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A0334270 und vergessen Sie nicht, ein Angebot anzufordern!
