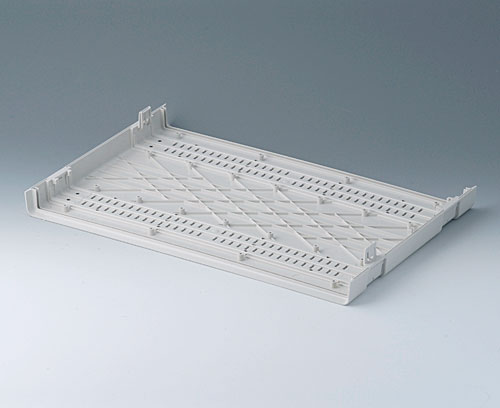

A0116170 Schale 63 TE

A0116170

Schale 63 TE

Die Gehäuseschalen (2 St. erforderlich) rasten auf Druck sicher ineinander. Mit eingespritzten Befestigungstürmen für Leiterplatten-Montage. Kombinierbar mit Seitenteil und Lüftungsleiste (separate Artikel).

Lieferumfang

1 Schale

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Systemkomponenten zum Komplettieren

A0105270 Seitenteil 0,5 HE

A0105270

Seitenteil 0,5 HE Seitenteil 0,5 HE zur Erweiterung der Bauhöhe. Kombinierbar mit Gehäuseschale (rastet auf Druck sicher ineinander).

Lieferumfang 1 Seitenteil

schließen

A0105270

Seitenteil 0,5 HE
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
250x22,25mm
A0105280 Seitenteil 0,5 HE

A0105280

Seitenteil 0,5 HE Seitenteil 0,5 HE zur Erweiterung der Bauhöhe. Kombinierbar mit Gehäuseschale (rastet auf Druck sicher ineinander).

Lieferumfang 1 Seitenteil

schließen

A0105280

Seitenteil 0,5 HE
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
kieselgrau RAL 7032
250x22,25mm
A0106270 Seitenteil 0,5 HE, m. Bohrung f. Griffb.

A0106270

Seitenteil 0,5 HE, m. Bohrung f. Griffb. Seitenteil 0,5 HE mit Bohrung für Griffbügel zur Erweiterung der Bauhöhe. Kombinierbar mit Gehäuseschale (rastet auf Druck sicher ineinander).

Lieferumfang 1 Seitenteil

schließen

A0106270

Seitenteil 0,5 HE, m. Bohrung f. Griffb.
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
250x22,25mm
A0106280 Seitenteil 0,5 HE, m. Bohrung f. Griffb.

A0106280

Seitenteil 0,5 HE, m. Bohrung f. Griffb. Seitenteil 0,5 HE mit Bohrung für Griffbügel zur Erweiterung der Bauhöhe. Kombinierbar mit Gehäuseschale (rastet auf Druck sicher ineinander).

Lieferumfang 1 Seitenteil

schließen

A0106280

Seitenteil 0,5 HE, m. Bohrung f. Griffb.
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
kieselgrau RAL 7032
250x22,25mm
A0110270 Seitenteil 1 HE

A0110270

Seitenteil 1 HE Seitenteil 1 HE zur Erweiterung der Bauhöhe. Kombinierbar mit Gehäuseschale (rastet auf Druck sicher ineinander).

Lieferumfang 1 Seitenteil

schließen

A0110270

Seitenteil 1 HE
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
250x44,45mm
A0110280 Seitenteil 1 HE

A0110280

Seitenteil 1 HE Seitenteil 1 HE zur Erweiterung der Bauhöhe. Kombinierbar mit Gehäuseschale (rastet auf Druck sicher ineinander).

Lieferumfang 1 Seitenteil

schließen

A0110280

Seitenteil 1 HE
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
kieselgrau RAL 7032
250x44,45mm
A0111270 Seitenteil 1 HE, m. Bohrung f. Griffb.

A0111270

Seitenteil 1 HE, m. Bohrung f. Griffb. Seitenteil 1 HE mit Bohrung für Griffbügel zur Erweiterung der Bauhöhe. Kombinierbar mit Gehäuseschale (rastet auf Druck sicher ineinander).

Lieferumfang 1 Seitenteil

schließen

A0111270

Seitenteil 1 HE, m. Bohrung f. Griffb.
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
250x44,45mm
A0111280 Seitenteil 1 HE, m. Bohrung f. Griffb.

A0111280

Seitenteil 1 HE, m. Bohrung f. Griffb. Seitenteil 1 HE mit Bohrung für Griffbügel zur Erweiterung der Bauhöhe. Kombinierbar mit Gehäuseschale (rastet auf Druck sicher ineinander).

Lieferumfang 1 Seitenteil

schließen

A0111280

Seitenteil 1 HE, m. Bohrung f. Griffb.
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
kieselgrau RAL 7032
250x44,45mm
A0116370 Gehäuseleiste, ohne Schlitze

A0116370

Gehäuseleiste, ohne Schlitze Gehäuseleiste ohne Schlitze für oben. Zum Einrasten in die Gehäuseschale.

Lieferumfang 1 Gehäuseleiste ohne Schlitze

schließen

A0116370

Gehäuseleiste, ohne Schlitze
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A0120270 Seitenteil 2 HE

A0120270

Seitenteil 2 HE Seitenteil 2 HE zur Erweiterung der Bauhöhe. Kombinierbar mit Gehäuseschale (rastet auf Druck sicher ineinander).

Lieferumfang 1 Seitenteil

schließen

A0120270

Seitenteil 2 HE
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
250x88,9mm
A0120280 Seitenteil 2 HE

A0120280

Seitenteil 2 HE Seitenteil 2 HE zur Erweiterung der Bauhöhe. Kombinierbar mit Gehäuseschale (rastet auf Druck sicher ineinander).

Lieferumfang 1 Seitenteil

schließen

A0120280

Seitenteil 2 HE
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
kieselgrau RAL 7032
250x88,9mm
A0121270 Seitenteil 2 HE, m. Bohrung f. Griffb.

A0121270

Seitenteil 2 HE, m. Bohrung f. Griffb. Seitenteil 2 HE mit Bohrung für Griffbügel zur Erweiterung der Bauhöhe. Kombinierbar mit Gehäuseschale (rastet auf Druck sicher ineinander).

Lieferumfang 1 Seitenteil

schließen

A0121270

Seitenteil 2 HE, m. Bohrung f. Griffb.
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
250x88,9mm
A0121280 Seitenteil 2 HE, m. Bohrung f. Griffb.

A0121280

Seitenteil 2 HE, m. Bohrung f. Griffb. Seitenteil 2 HE mit Bohrung für Griffbügel zur Erweiterung der Bauhöhe. Kombinierbar mit Gehäuseschale (rastet auf Druck sicher ineinander).

Lieferumfang 1 Seitenteil

schließen

A0121280

Seitenteil 2 HE, m. Bohrung f. Griffb.
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
kieselgrau RAL 7032
250x88,9mm
A0126370 Gehäuseleiste, mit Schlitzen

A0126370

Gehäuseleiste, mit Schlitzen Gehäuseleiste mit Schlitzen für oben. Zum Einrasten in die Gehäuseschale.

Lieferumfang 1 Gehäuseleiste mit Schlitzen

schließen

A0126370

Gehäuseleiste, mit Schlitzen
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A0136370 Gehäuseleiste, ohne Schlitze, mit Fuß

A0136370

Gehäuseleiste, ohne Schlitze, mit Fuß Gehäuseleiste ohne Schlitze, mit Fuß für unten. Zum Einrasten in die Gehäuseschale. Kombinierbar mit Kippfuß (siehe Zubehör).

Lieferumfang 1 Gehäuseleiste ohne Schlitze

schließen

A0136370

Gehäuseleiste, ohne Schlitze, mit Fuß
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A0146370 Gehäuseleiste, mit Schlitzen, mit Fuß

A0146370

Gehäuseleiste, mit Schlitzen, mit Fuß Gehäuseleiste mit Schlitzen, mit Fuß für unten. Zum Einrasten in die Gehäuseschale. Kombinierbar mit Kippfuß (siehe Zubehör).

Lieferumfang 1 Gehäuseleiste mit Schlitzen

schließen

A0146370

Gehäuseleiste, mit Schlitzen, mit Fuß
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
A0346316 Griffbügel 63 TE

A0346316

Griffbügel 63 TE Zum Tragen und Schrägstellen des Gerätes. Mit belastbarem Einrastmechanismus in 30°-Stufen. Seitenteile grauweiß RAL 9002 / Druckknöpfe kieselgrau RAL 7032. Kombinierbar mit Seitenteil mit Bohrung für Griffbügel.

Lieferumfang 2 Seitenteile, 1 Al-Profil, 2 Befestigungsschrauben

schließen

A0346316

Griffbügel 63 TE
Produkt Ihrem Warenkorb hinzugefügt
PA 6
grauweiß RAL 9002
A0346317 Griffbügel 63 TE

A0346317

Griffbügel 63 TE Zum Tragen und Schrägstellen des Gerätes. Mit belastbarem Einrastmechanismus in 30°-Stufen. Seitenteile grauweiß RAL 9002 / Druckknöpfe grauweiß RAL 9002. Kombinierbar mit Seitenteil mit Bohrung für Griffbügel.

Lieferumfang 2 Seitenteile, 1 Al-Profil, 2 Befestigungsschrauben

schließen

A0346317

Griffbügel 63 TE
Produkt Ihrem Warenkorb hinzugefügt
PA 6
grauweiß RAL 9002
A0346318 Griffbügel 63 TE

A0346318

Griffbügel 63 TE Zum Tragen und Schrägstellen des Gerätes. Mit belastbarem Einrastmechanismus in 30°-Stufen. Seitenteile kieselgrau RAL 7032 / Druckknöpfe grauweiß RAL 9002. Kombinierbar mit Seitenteil mit Bohrung für Griffbügel.

Lieferumfang 2 Seitenteile, 1 Al-Profil, 2 Befestigungsschrauben

schließen

A0346318

Griffbügel 63 TE
Produkt Ihrem Warenkorb hinzugefügt
PA 6
kieselgrau RAL 7032

Zubehör zum Komplettieren

A0316370 Front-/ Rückplatte 63 TE 1 HE

A0316370

Front-/ Rückplatte 63 TE 1 HE Front- und Rückplatte für Gehäuse 63 TE 1 HE.

Lieferumfang 1 Frontplatte

schließen

A0316370

Front-/ Rückplatte 63 TE 1 HE
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
357,8x46,3x2mm
A0326370 Front-/ Rückplatte 63 TE 2 HE

A0326370

Front-/ Rückplatte 63 TE 2 HE Front- und Rückplatte für Gehäuse 63 TE 2 HE.

Lieferumfang 1 Frontplatte

schließen

A0326370

Front-/ Rückplatte 63 TE 2 HE
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
357,8x90,7x2mm
A0336370 Front-/ Rückplatte 63 TE 3 HE

A0336370

Front-/ Rückplatte 63 TE 3 HE Front- und Rückplatte für Gehäuse 63 TE 3 HE.

Lieferumfang 1 Frontplatte

schließen

A0336370

Front-/ Rückplatte 63 TE 3 HE
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
357,8x135,2x2mm
A0366370 Front-/ Rückplatte 63 TE 6 HE

A0366370

Front-/ Rückplatte 63 TE 6 HE Front- und Rückplatte für Gehäuse 63 TE 6 HE.

Lieferumfang 1 Frontplatte

schließen

A0366370

Front-/ Rückplatte 63 TE 6 HE
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
268,6x357,8x2mm

Zubehör

A0350007 Kippfuß

A0350007

Kippfuß Der Kippfuß dient zum Schrägstellen des Gerätes. Er lässt sich in das Gehäuse-Unterteil einrasten und ist einklappbar.

Lieferumfang 1 Kippfuß

schließen

A0350007

Kippfuß
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002

Produktoptionen für A0116170

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Farbe
grauweiß RAL 9002
Breite
367 mm
Tiefe
250 mm
Höhe
27 mm
Platinenlänge Unterteil
220 mm
Platinenbreite Unterteil
350 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
338 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
