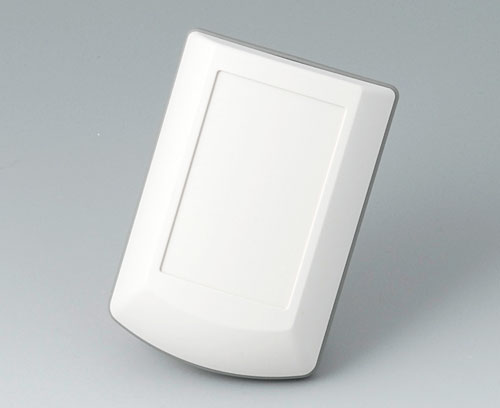

B7040237 ERGO-CASE XS

B7040237

ERGO-CASE XS

3-teiliges, ergonomisch geformtes Gehäuse. TPE-Ring für angenehm griffige Haptik. Befestigungsdome und Fixiersockel für Platinen/Einbauteile im Gehäuseunter- und oberteil. Vertieft liegende Fläche zum Schutz der Folientastatur.

Ausführung

TPE-Zwischenring ohne Öse

Lieferumfang

Ober- und Unterteil, Zwischenring, Montage-Set

  • Kundenspez. Modifikationen

Produktoptionen für B7040237

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
ABS (UL 94 HB)
Unter- und Oberteil
TPE
Zwischenring
Schutzart
Farbe
Unter- und Oberteil grauweiß RAL 9002,
Zwischenring vulkan
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
82 mm
Breite
56 mm
Höhe
24 mm
Platinenlänge Unterteil
48 mm
Platinenbreite Unterteil
45 mm
Platinenlänge Oberteil
53 mm
Platinenbreite Oberteil
40 mm
Folienlänge
52 mm
Folienbreite
33,1 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
26 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
