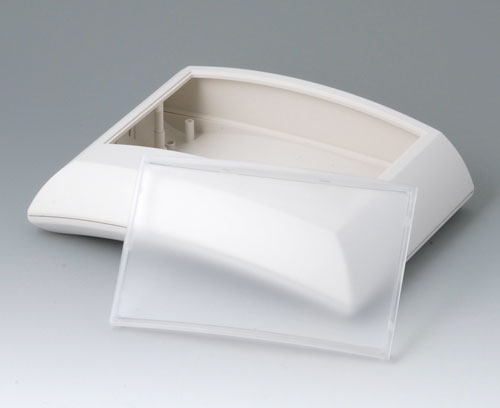

B7020247 ERGO-CASE L, flach

B7020247

ERGO-CASE L, flach

Ergonomisch geformtes Gehäusedesign zum Tragen am Körper. Vertieft liegendes Bedienfeld zum Schutz der Folientastatur. Plane Fläche für individuelle Schnittstellen an der Stirnseite.

Ausführung

Mit flachem Oberteil und Displayblende

Lieferumfang

1 Ober- und Unterteil, Displayblende, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Wand/Halter"

A9178007 Kontakte, männlich

A9178007

Kontakte, männlich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

schließen

A9178007

Kontakte, männlich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
B7110028 Befestigungselemente L / M / S

B7110028

Befestigungselemente L / M / S Zur Gurtbandbefestigung oder Ablage der Gehäuse bei Wandhalter-Einsatz. Max. Abmessungen des Gurtbandes/Gürtel: 35 mm Höhe, 3 mm Dicke. Einfache Montage. Hierzu müssen die vorgeformten Zentrierungen im Gehäuseunterteil nachträglich durchbohrt oder durchstanzt werden.

Lieferumfang 2 Befestigungselemente, 1 Montage-Set

schließen

B7110028

Befestigungselemente L / M / S
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
B7120048 Wandhalter-Set L

B7120048

Wandhalter-Set L Spezieller Wandhalter für ERGO-CASE L zur Wandmontage und Aufbewahrung mit Sicherungsbügel als Abnahmeschutz. Aufnahme für Kontakte am Wandhalter vorhanden (6-polig, Zubehör A9178007). Befestigungselement, montiert am Gehäuse, erforderlich (Zubehör B7110028).

Lieferumfang 1 Wandhalter, 1 Sicherungsbügel, 1 Montage-Set

schließen

B7120048

Wandhalter-Set L
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan

Zubehör "Tragen"

B7110028 Befestigungselemente L / M / S

B7110028

Befestigungselemente L / M / S Zur Gurtbandbefestigung oder Ablage der Gehäuse bei Wandhalter-Einsatz. Max. Abmessungen des Gurtbandes/Gürtel: 35 mm Höhe, 3 mm Dicke. Einfache Montage. Hierzu müssen die vorgeformten Zentrierungen im Gehäuseunterteil nachträglich durchbohrt oder durchstanzt werden.

Lieferumfang 2 Befestigungselemente, 1 Montage-Set

schließen

B7110028

Befestigungselemente L / M / S
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
B7110139 Gurtband

B7110139

Gurtband Gurtband mit Steckverschluss.
Material Band: Polypropylen dtex 1100,
Material Verschluß: PA Nylon.

Lieferumfang 1 Gurtband

schließen

B7110139

Gurtband
Produkt Ihrem Warenkorb hinzugefügt
schwarz
1200x30mm
B7110149 Gurtband

B7110149

Gurtband Gurtband mit Steckverschluss.
Material Band: Polypropylen dtex 1100,
Material Verschluß: PA Nylon.

Lieferumfang 1 Gurtband

schließen

B7110149

Gurtband
Produkt Ihrem Warenkorb hinzugefügt
schwarz
1500x30mm

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9178007 Kontakte, männlich

A9178007

Kontakte, männlich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

schließen

A9178007

Kontakte, männlich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
A9178008 Kontakte, weiblich

A9178008

Kontakte, weiblich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

schließen

A9178008

Kontakte, weiblich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet

Produktoptionen für B7020247

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
ABS (UL 94 HB)
Gehäuse
PC (UL 94 V-0)
Displayblende
Schutzart
Farbe
Gehäuse grauweiß RAL 9002,
Displayblende transluzent
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
150 mm
Breite
200 mm
Höhe
54 mm
Folienlänge
83,8 mm
Folienbreite
141,1 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
253 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
