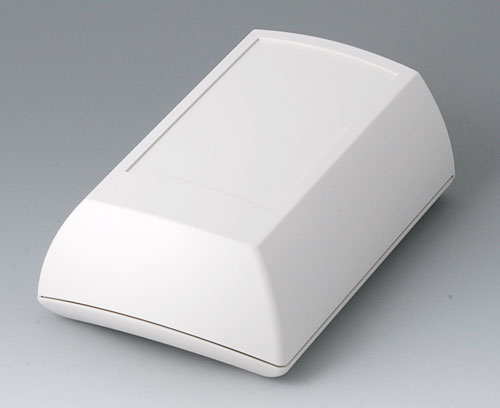

B7015207 ERGO-CASE M, hoch

B7015207

ERGO-CASE M, hoch

Ergonomisch geformtes Gehäusedesign zum Tragen am Körper. Vertieft liegendes Bedienfeld zum Schutz der Folientastatur. Plane Fläche für individuelle Schnittstellen an der Stirnseite.

Ausführung

Mit hohem Oberteil

Lieferumfang

1 Ober- und Unterteil, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Schutz"

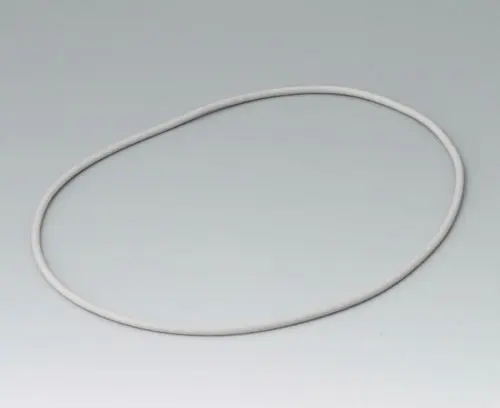

B7110005 Dichtung M

B7110005

Dichtung M Verwendung: Zur Erhöhung der Schutzart bei ERGO-CASE M.

Lieferumfang 1 Dichtung

schließen

B7110005

Dichtung M
Produkt Ihrem Warenkorb hinzugefügt

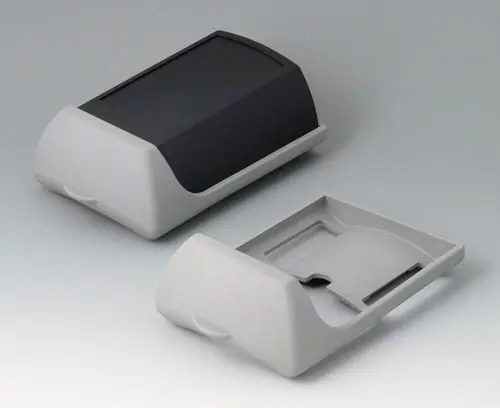

B7115108 Protector M, hoch

B7115108

Protector M, hoch Spezieller Protector für ERGO-CASE M, hoch. Fängt Stöße ab und schützt so die Elektronik im Gehäuse. Optimal auch als Oberflächenschutz peripherer Anlagen, Geräte etc. einsetzbar. Einfache Montage durch Verwendung eines speziellen Elastomers.

Lieferumfang 1 Protector

schließen

B7115108

Protector M, hoch
Produkt Ihrem Warenkorb hinzugefügt
TPE
vulkan

Zubehör "Wand/Halter"

A9178007 Kontakte, männlich

A9178007

Kontakte, männlich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

schließen

A9178007

Kontakte, männlich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
B7110028 Befestigungselemente L / M / S

B7110028

Befestigungselemente L / M / S Zur Gurtbandbefestigung oder Ablage der Gehäuse bei Wandhalter-Einsatz. Max. Abmessungen des Gurtbandes/Gürtel: 35 mm Höhe, 3 mm Dicke. Einfache Montage. Hierzu müssen die vorgeformten Zentrierungen im Gehäuseunterteil nachträglich durchbohrt oder durchstanzt werden.

Lieferumfang 2 Befestigungselemente, 1 Montage-Set

schließen

B7110028

Befestigungselemente L / M / S
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
B7110048 Wandhalter-Set S / M

B7110048

Wandhalter-Set S / M Spezieller Wandhalter für ERGO-CASE S/M zur Wandmontage und Aufbewahrung mit Sicherungsbügel als Abnahmeschutz. Aufnahme für Kontakte am Wandhalter vorhanden (6-polig, Zubehör A9178007). Befestigungselement, montiert am Gehäuse, erforderlich (Zubehör B7110028).

Lieferumfang 1 Wandhalter, 1 Sicherungsbügel, 1 Schraube

schließen

B7110048

Wandhalter-Set S / M
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan

Zubehör "Tragen"

A9100001 Ringöse

A9100001

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 3 mm, Aufnahmebohrung ø 4 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100001

Ringöse
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan
B7110028 Befestigungselemente L / M / S

B7110028

Befestigungselemente L / M / S Zur Gurtbandbefestigung oder Ablage der Gehäuse bei Wandhalter-Einsatz. Max. Abmessungen des Gurtbandes/Gürtel: 35 mm Höhe, 3 mm Dicke. Einfache Montage. Hierzu müssen die vorgeformten Zentrierungen im Gehäuseunterteil nachträglich durchbohrt oder durchstanzt werden.

Lieferumfang 2 Befestigungselemente, 1 Montage-Set

schließen

B7110028

Befestigungselemente L / M / S
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan

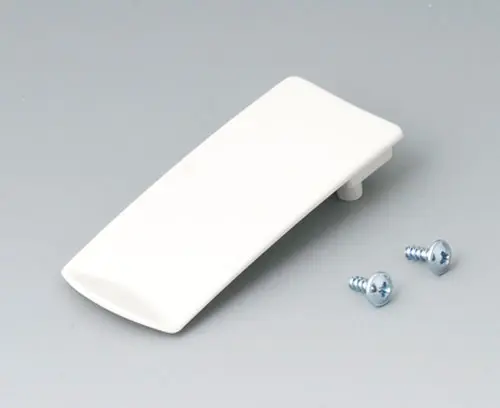

B7110107 Ansteckclip S / M

B7110107

Ansteckclip S / M Spezieller Ansteckclip für ERGO-CASE S & M. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.

Lieferumfang 1 Ansteckclip, Montage-Set

schließen

B7110107

Ansteckclip S / M
Produkt Ihrem Warenkorb hinzugefügt
PA 6
grauweiß RAL 9002

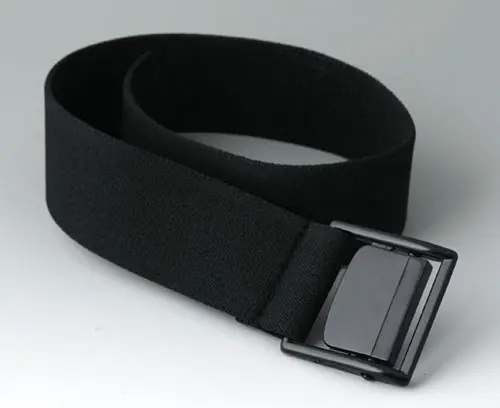

B7110129 Gurtband

B7110129

Gurtband Elastikband mit Klemmverschluss.
Material Band: PES textur 83,1%, Gummi/Latex 16,9%,
Material Verschluß: PA Nylon.

Lieferumfang 1 Gurtband

schließen

B7110129

Gurtband
Produkt Ihrem Warenkorb hinzugefügt
schwarz
450x35mm
B7110139 Gurtband

B7110139

Gurtband Gurtband mit Steckverschluss.
Material Band: Polypropylen dtex 1100,
Material Verschluß: PA Nylon.

Lieferumfang 1 Gurtband

schließen

B7110139

Gurtband
Produkt Ihrem Warenkorb hinzugefügt
schwarz
1200x30mm
B7110149 Gurtband

B7110149

Gurtband Gurtband mit Steckverschluss.
Material Band: Polypropylen dtex 1100,
Material Verschluß: PA Nylon.

Lieferumfang 1 Gurtband

schließen

B7110149

Gurtband
Produkt Ihrem Warenkorb hinzugefügt
schwarz
1500x30mm

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9178007 Kontakte, männlich

A9178007

Kontakte, männlich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

schließen

A9178007

Kontakte, männlich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
A9178008 Kontakte, weiblich

A9178008

Kontakte, weiblich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

schließen

A9178008

Kontakte, weiblich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet

Produktoptionen für B7015207

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
IP 54 opt.
Erforderliches Zubehör: Dichtung
Farbe
grauweiß RAL 9002
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
150 mm
Breite
100 mm
Höhe
55 mm
Platinenlänge Oberteil
128 mm
Platinenbreite Oberteil
72 mm
Folienlänge
101,8 mm
Folienbreite
58,2 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
139 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
