B4026117 DATEC-TERMINAL SL

B4026117

DATEC-TERMINAL SL

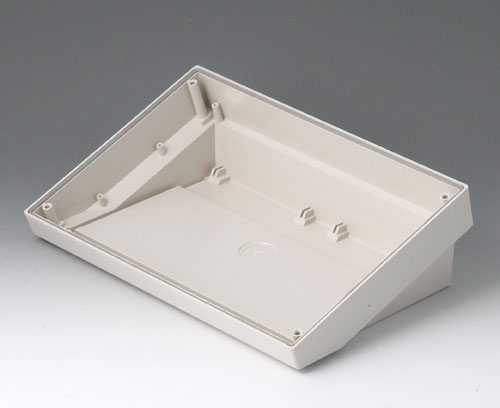

Grundgehäuse mit großem Bedienfeld. Ergonomisch günstig geneigte Bedienfläche für wahlweisen Einsatz einer Frontplatte, Profilplatte oder Haube. Geeignet für den Einbau von Doppel-Europa-Karten.

Lieferumfang

1 Grundgehäuse, 4 Schrauben, 4 Gummifüße, 1 Dichtung

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör zum Komplettieren

B4026617 Haube SL

B4026617

Haube SL Passend für DATEC-TERMINAL SL. Zum Schutz der Elektronik. Integrierte Schraubdome für die Platinenbefestigung. Vertieft liegende Fläche zum Schutz der Folientastatur.

Lieferumfang 1 Haube, Montage-Set

schließen

B4026617

Haube SL
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
264x180x23mm
B4026621 Haube SL

B4026621

Haube SL Passend für DATEC-TERMINAL SL. Zum Schutz der Elektronik. Integrierte Schraubdome für die Platinenbefestigung. Vertieft liegende Fläche zum Schutz der Folientastatur.

Lieferumfang 1 Haube, Montage-Set

schließen

B4026621

Haube SL
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transparent
264x180x23mm
B4026637 Haube SL, konvex

B4026637

Haube SL, konvex Passend für DATEC-TERMINAL SL. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Abdeckstreifen in transparent oder grauweiß als sep. Artikel erforderlich. Befestigung mit 4 Schrauben von vorne verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4026637

Haube SL, konvex
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
263x180x28mm
B4113671 Abdeckstreifen S / SL

B4113671

Abdeckstreifen S / SL Zur Abdeckung des Verschraubungsbereichs bei Verwendung der konvexen Haube. Einfach zum Einrasten. Farbliche Codierung möglich, z.B. durch das Hinterlegen eines individuellen Papierfarbausdruckes. 2 Stück erforderlich.

Lieferumfang 1 Abdeckstreifen

schließen

B4113671

Abdeckstreifen S / SL
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transparent
B4113677 Abdeckstreifen S / SL

B4113677

Abdeckstreifen S / SL Zur Abdeckung des Verschraubungsbereichs bei Verwendung der konvexen Haube. Einfach zum Einrasten. 2 Stück erforderlich.

Lieferumfang 1 Abdeckstreifen

schließen

B4113677

Abdeckstreifen S / SL
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
B4126106 Frontplatte SL

B4126106

Frontplatte SL Frontplatte SL für den Einbau von Bedienelementen aller Art.

Lieferumfang 1 Frontplatte, 4 Schrauben Durchmesser 4,0 mm

schließen

B4126106

Frontplatte SL
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
259,4x176x2mm
B4126126 Profilplatte SL

B4126126

Profilplatte SL Profilplatte SL für den Einbau von Bedienelementen aller Art. Besonders geeignet bei Einsatz von Folientastaturen. Vertieft liegende Fläche zum Schutz aller Bedienelemente.

Lieferumfang 1 Profilplatte, 4 Schrauben, 2 Abdeckstreifen

schließen

B4126126

Profilplatte SL
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
263x180x8mm

Zubehör "Wand/Halter"

B4126147 Wandhalter SL

B4126147

Wandhalter SL Wandhalter SL zur soliden Wandbefestigung. Abnahmesicherung durch 2 Bohrungen auf der Unterseite (nachträgliche Bearbeitung erforderlich).

Lieferumfang 1 Wandhalter, 2 Schrauben

schließen

B4126147

Wandhalter SL
Produkt Ihrem Warenkorb hinzugefügt
Stahl
verzinkt
210x137x8mm

Produktoptionen für B4026117

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Anwendungsbeispiele
  • Kaufmännische Daten
Schutzart
IP 54 opt.
Erforderliches Zubehör: Haube / Haube konvex
Farbe
grauweiß RAL 9002
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
264 mm
Tiefe
180 mm
Höhe
86 mm
Platinenlänge Unterteil
160 mm
Platinenbreite Unterteil
251 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
342 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
