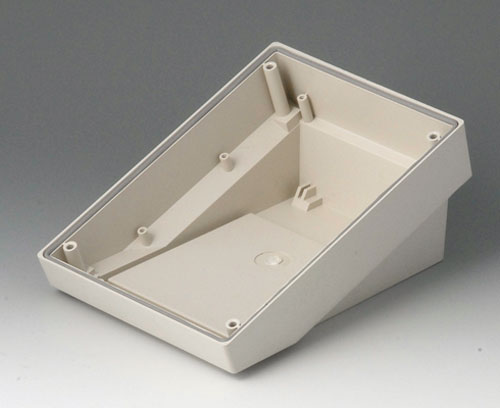

B4013117 DATEC-TERMINAL S

B4013117

DATEC-TERMINAL S

Grundgehäuse mit ergonomisch günstig geneigter Bedienfläche für wahlweisen Einsatz einer Frontplatte, Profilplatte oder Haube. Geeignet für den Einbau von Europa-Karten 100 x 160 mm.

Lieferumfang

1 Grundgehäuse, 4 Schrauben, 4 Gummifüße, 1 Dichtung

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör zum Komplettieren

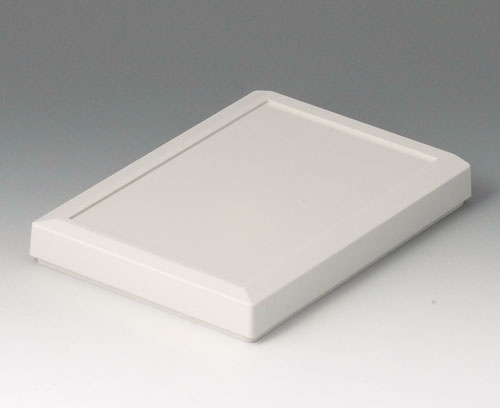

B4013617 Haube S

B4013617

Haube S Passend für DATEC-TERMINAL S. Zum Schutz der Elektronik. Integrierte Schraubdome für die Platinenbefestigung. Vertieft liegende Fläche zum Schutz der Folientastatur.

Lieferumfang 1 Haube, Montage-Set

schließen

B4013617

Haube S
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
130x180x23mm

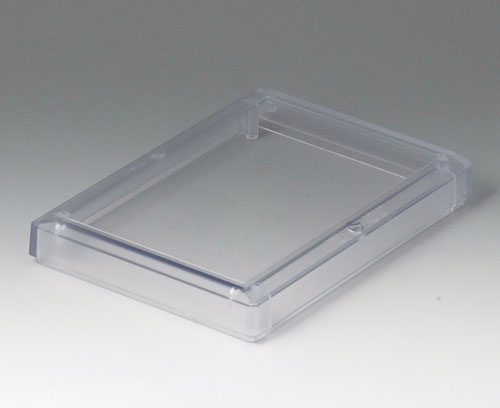

B4013621 Haube S

B4013621

Haube S Passend für DATEC-TERMINAL S. Zum Schutz der Elektronik. Integrierte Schraubdome für die Platinenbefestigung. Vertieft liegende Fläche zum Schutz der Folientastatur.

Lieferumfang 1 Haube, Montage-Set

schließen

B4013621

Haube S
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transparent
130x180x23mm
B4013637 Haube S, konvex

B4013637

Haube S, konvex Passend für DATEC-TERMINAL S. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Abdeckstreifen in transparent oder grauweiß als sep. Artikel erforderlich. Befestigung mit 4 Schrauben von vorne verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4013637

Haube S, konvex
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
130x180x28mm

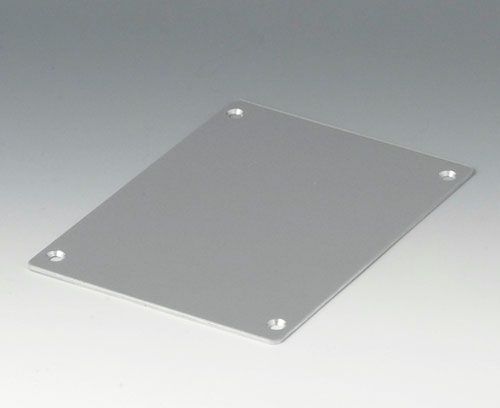

B4113106 Frontplatte S

B4113106

Frontplatte S Frontplatte S für den Einbau von Bedienelementen aller Art.

Lieferumfang 1 Frontplatte, 4 Schrauben Durchmesser 4.0mm

schließen

B4113106

Frontplatte S
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
125,9x176x2mm

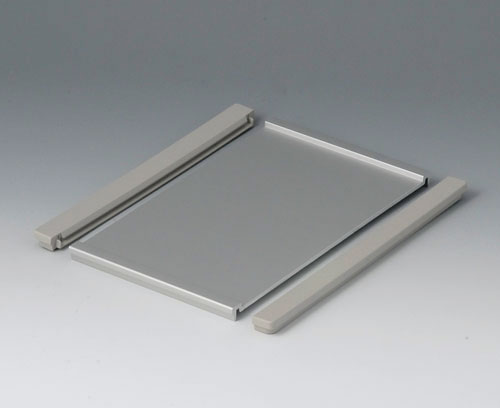

B4113126 Profilplatte S

B4113126

Profilplatte S Profilplatte S für den Einbau von Bedienelementen aller Art. Besonders geeignet bei Einsatz von Folientastaturen. Vertieft liegende Fläche zum Schutz aller Bedienelemente.

Lieferumfang 1 Profilplatte, 4 Schrauben, 2 Abdeckstreifen

schließen

B4113126

Profilplatte S
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
130x180x8mm
B4113671 Abdeckstreifen S / SL

B4113671

Abdeckstreifen S / SL Zur Abdeckung des Verschraubungsbereichs bei Verwendung der konvexen Haube. Einfach zum Einrasten. Farbliche Codierung möglich, z.B. durch das Hinterlegen eines individuellen Papierfarbausdruckes. 2 Stück erforderlich.

Lieferumfang 1 Abdeckstreifen

schließen

B4113671

Abdeckstreifen S / SL
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transparent
B4113677 Abdeckstreifen S / SL

B4113677

Abdeckstreifen S / SL Zur Abdeckung des Verschraubungsbereichs bei Verwendung der konvexen Haube. Einfach zum Einrasten. 2 Stück erforderlich.

Lieferumfang 1 Abdeckstreifen

schließen

B4113677

Abdeckstreifen S / SL
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002

Zubehör "Wand/Halter"

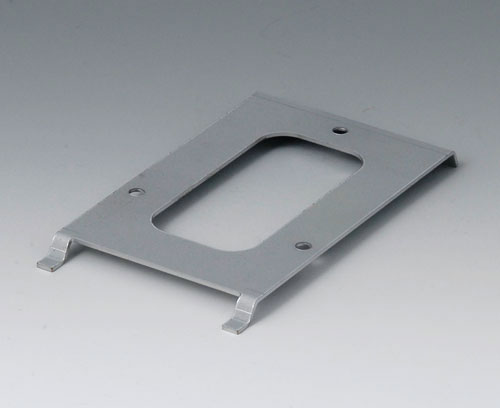

B4113147 Wandhalter S

B4113147

Wandhalter S Wandhalter S zur soliden Wandbefestigung. Abnahmesicherung durch 2 Bohrungen auf der Unterseite (nachträgliche Bearbeitung erforderlich).

Lieferumfang 1 Wandhalter, 2 Schrauben

schließen

B4113147

Wandhalter S
Produkt Ihrem Warenkorb hinzugefügt
Stahl
verzinkt
79x137x8mm

Produktoptionen für B4013117

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Anwendungsbeispiele
  • Kaufmännische Daten
Schutzart
IP 54 opt.
Erforderliches Zubehör: Haube / Haube konvex
Farbe
grauweiß RAL 9002
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
130 mm
Tiefe
180 mm
Höhe
86 mm
Platinenlänge Unterteil
160 mm
Platinenbreite Unterteil
118 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
220 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
