A9005217

DATEC-COMPACT S

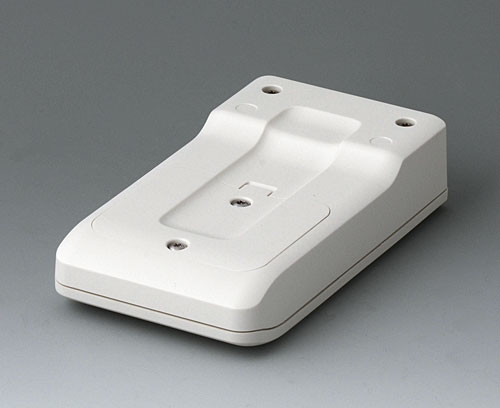

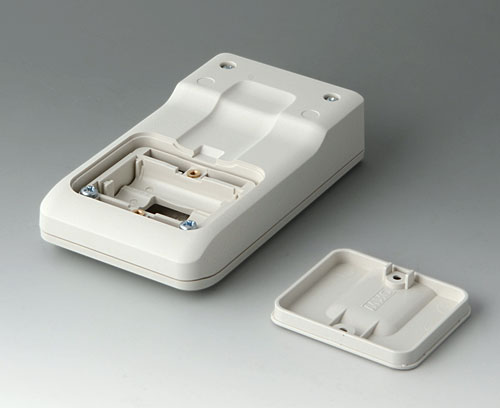

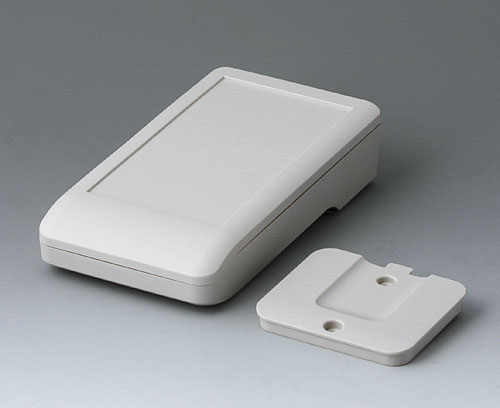

3-teiliges kleines Handgehäuse in einem ergonomischen, robusten Design. Ideal für miniaturisierte Elektronik-Anwendungen. Sicheres Halten durch eine Fingermulde im Unterteil und einem körpernahen Schwerpunkt. Mit einem von außen zugänglichen Batteriefach für 3 x 1,5 V Mikro-Zellen (AAA). Vertieftes Bedienfeld zum Schutz der Bedienelemente.

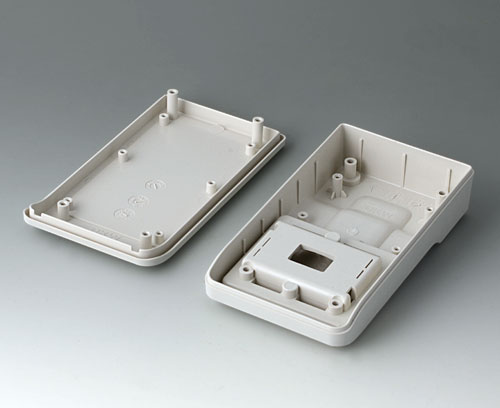

Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil.

Ausführung

Mit Batteriefach 3 x AAA

Lieferumfang

Ober- und Unterteil, Batteriefachdeckel, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für A9005217

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Batterie"

A9190024 Kontaktfedern-Set, 3 x AAA

A9190024

Kontaktfedern-Set, 3 x AAA Zum Kontaktieren der Batterien. Entspricht DIN EN 60601. Die veränderte Geometrie schließt einen Kurzschluss durch falsches Einlegen der Batterien aus!

Lieferumfang 1 Doppelkontakt rechts, 1 Doppelkontakt links, 1 Einfachkontakt plus, 1 Einfachkontakt minus

A9190024

Kontaktfedern-Set, 3 x AAA
Produkt Ihrem Warenkorb hinzugefügt

vernickelt

Zubehör "Sockel"

A9105507 Sockel S

A9105507

Sockel S Standsockel für die praktische Verwahrung von DATEC-COMPACT S mit und ohne Batteriefach. Ideal zum Laden und Übertragen von Daten der Mobilgeräte. Dome zur Befestigung von Platinen und Bauteilen. Aussparungen für Federkontakte (Zubehör).

Lieferumfang Sockel mit Bodenplatte, Gummifüße, Montage-Set

A9105507

Sockel S
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
A9193031 Federkontakt

A9193031

Federkontakt Federkontakt, rund mit Kugelspitze und Bund zur Übertragung von Ladestrom. Bohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Anlöten einer Litze an die starre Mantelfäche oder Printmontage. Belastbar bis 15 A. 1,5 mm Hub, 1,7 N. Geringster Übergangswiderstand.

Lieferumfang 1 Federkontakt

A9193031

Federkontakt
Produkt Ihrem Warenkorb hinzugefügt
vergoldet

Zubehör "Wand/Halter"

A9105627 Halter S

A9105627

Halter S Spezieller Halter für DATEC-COMPACT S zur sicheren Verwahrung kabelgebundener und drahtloser Mobilgeräte. Mit großer Aussparung für Steckverbindungen. Die Befestigung erfolgt an der Wand oder sonstigen Bauteilen mit handelsüblichen Schrauben mit einem Kopfdurchmesser von 5,5 bis 7 mm.

Lieferumfang 1 Halter

A9105627

Halter S
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0325060 Selbstformende Schraube 2,5 x 6 mm (T8)

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8) Selbstformende Schraube mit Torx-Antrieb T8. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9193030 Kontaktstift

A9193030

Kontaktstift Kontaktstift, rund mit flachem Flansch zur Übertragung von Ladestrom. Stufenbohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Einlöten einer Litze in die Innenbohrung. Belastbar bis 15 A. Geringster Übergangswiderstand.

Lieferumfang 1 Kontaktstift

A9193030

Kontaktstift
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
A9207150 Anti-Rutsch-Füßchen 6,5 x 2 mm

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent

Produktoptionen für A9005217

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Schutzart
Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
136 mm
Breite
74 mm
Höhe
32 mm
Platinenlänge Unterteil
50 mm
Platinenbreite Unterteil
65 mm
Platinenlänge Oberteil
64 mm
Platinenbreite Oberteil
65 mm
Folienlänge
102,6 mm
Folienbreite
55,5 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
98 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A9005217 und vergessen Sie nicht, ein Angebot anzufordern!
